Назначение
Назначение электроники
Предохранительные выключатели серии CET-AR обеспечивают блокировку подвижных защит-
ных устройств. Они соответствуют следующим требованиям к безопасности:
категория 3, PLe согласно стандарту EN ISO 13849-1 (при монтаже головкой вверх);
категория 4, PLe согласно стандарту EN ISO 13849-1 (при монтаже головкой вниз или гори-
зонтально);
конструкция схемы в устройстве с резервированием и самоконтролем;
функция обеспечения безопасности остается эффективной даже при выходе из строя како-
го-либо внутреннего компонента;
непрерывный внутренний контроль состояния переключения транзисторных выходов;
распознавание перекрестного замыкания на предохранительных выходах посредством
тактовых сигналов.
Требуется следующее условие включения для предохранительных выходов OA и OB (см. также
Таблицу состояний системы и раздел Типичное время срабатывания системы):
защитное устройство закрыто;
блокировка активна (ключ полностью вошел в углубление);
оба предохранительных выхода (IA и IB) должны быть включены;
цепь обратной связи замкнута (только для исполнения с цепью обратной связи/кнопкой
«Пуск»).
Система состоит из следующих компонентов: кодированного исполнительного ключа (транс-
пондера) и выключателя.
Каждый ключ имеет однозначную электронную кодировку и и поэтому является уникальным.
Перепрограммирование кода ключа невозможно.
Чтобы ключ мог быть распознан системой, он должен быть назначен предохранительному вы-
ключателю посредством процедуры обучения. Благодаря такому однозначному назначению
обеспечивается особенно высокий уровень защиты от манипуляций.
Предохранительный выключатель с встроенным анализирующим устройством и считывающей
головой устанавливается на неподвижной части защитного устройства.
Исполнительный ключ, закрепленный на подвижной части защитного устройства, подводится
при закрывании двери к считывающей головке выключателя. При достижении расстояния
включения считывающая головка обеспечивает подачу питания на ключ посредством индукции,
после чего может быть выполнена передача данных.
Считанная комбинация битов сравнивается с кодом, сохраненном в предохранительном вы-
ключателе, и в случае совпадения данных производится подача разрешающего сигнала на
предохранительные выходы.
Благодаря динамического опросу исполнительного ключа и диверсифицированной структуре
предохранительной электроники с использованием принципа резервирования в сочетании с
двумя считываемыми предохранительными выходами выключатель переходит в безопасное
состояние при любой обнаруженной ошибке.
При открывании защитного устройства предохранительные выходы отключают цепь безопас-
ности, также отключается сигнальный выход (OUT). Состояние предохранительных выходов
контролируется двумя встроенными микропроцессорами.
В случае ошибки в предохранительном выключателе цепь безопасности отключается, а све-
тодиод DIA горит красным цветом.
Схема в предохранительном выключателе выполнена по принципу резервирования с функцией
самоконтроля. Благодаря этому защитное устройство остается работоспособным даже при
выходе из строя одного из компонентов.

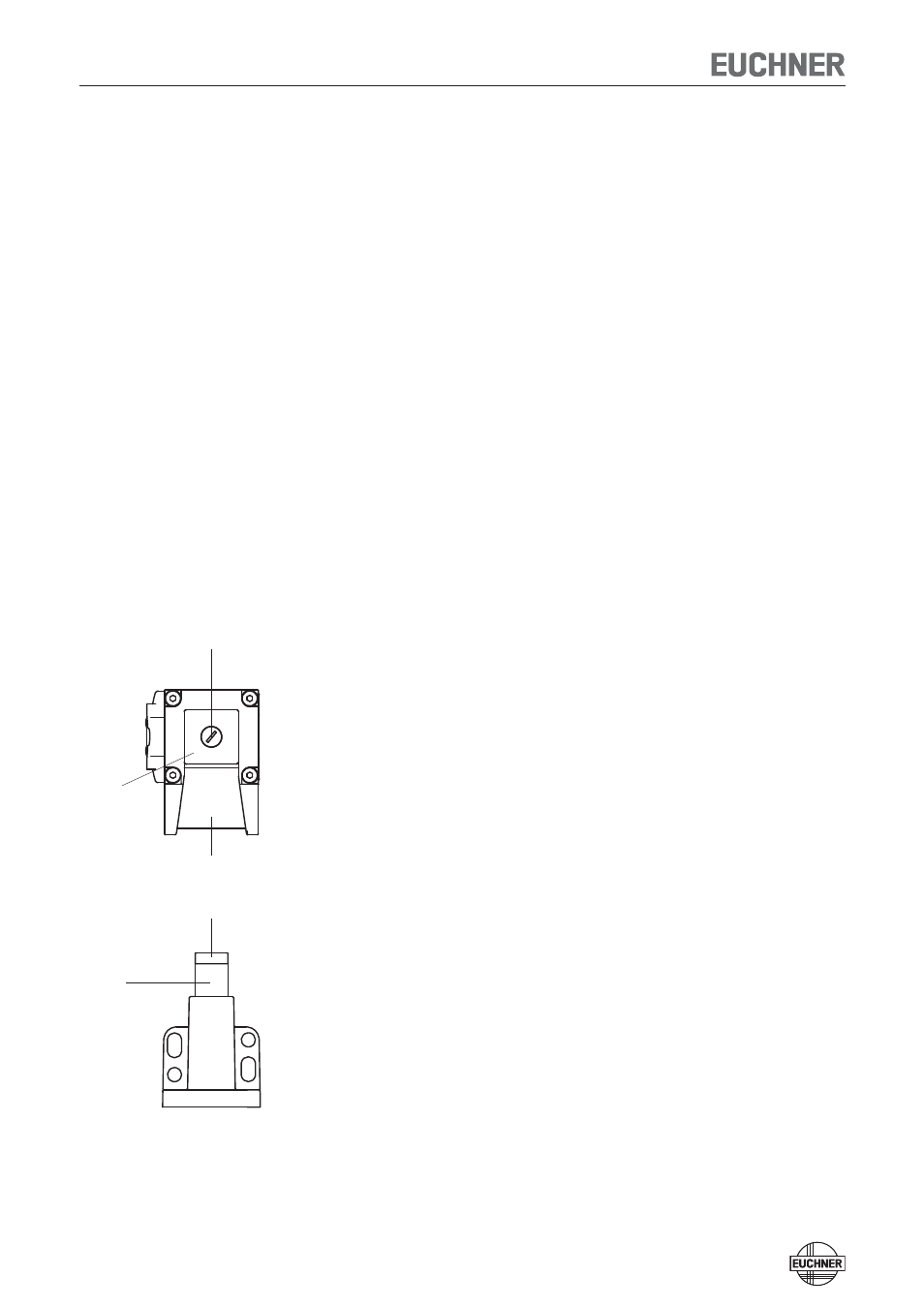

Толкатель
Рампа
Транспондер
Подпружиненный
блокировочный
палец
Углубление
