Инструкция по эксплуатации
предохранительных выключателей CET.-AR-...-AH-...
Монтаж
Осторожно!
Предохранительными выключателями запрещается манипулировать (перемыкать контакты),
отворачивать их в сторону, снимать или каким-либо другим образом выводить из строя.
В связи с этим следует обратить особое внимание на меры по уменьшению возможно-
стей манипуляций согласно стандарту EN 1088:1995.A2:2008, раздел 5.7.
Максимальная достигаемая категория согласно стандарту EN 13849-1 зависит от мон-
тажного положения (см. технические характеристики).
Осторожно!
Повреждение устройства и неполадки из-за неправильного монтажа.
Предохранительный выключатель запрещается использовать в качестве механическо-
го упора. Установить дополнительный упор для подвижной части предохранительного
устройства.
Следует соблюдать минимальные радиусы двери (см. рис. ниже).
Необходимо проследить за тем, чтобы исполнительный ключ в предусмотренной зоне
подходил к рампе (см. рис. ниже). Отметки на рампе указывают предписанную зону при-
ближения.
Необходимым условием для длительной и безупречной работы является защита головки
выключателя и исполнительного ключа от проникновения посторонних частиц, например,
стружки, песка, материалов для струйной обработки и т. д. Для этого выключатель следу-
ет установить головкой вниз.
Во время лакокрасочных работ следует закрыть выключатель и исполнительный ключ.

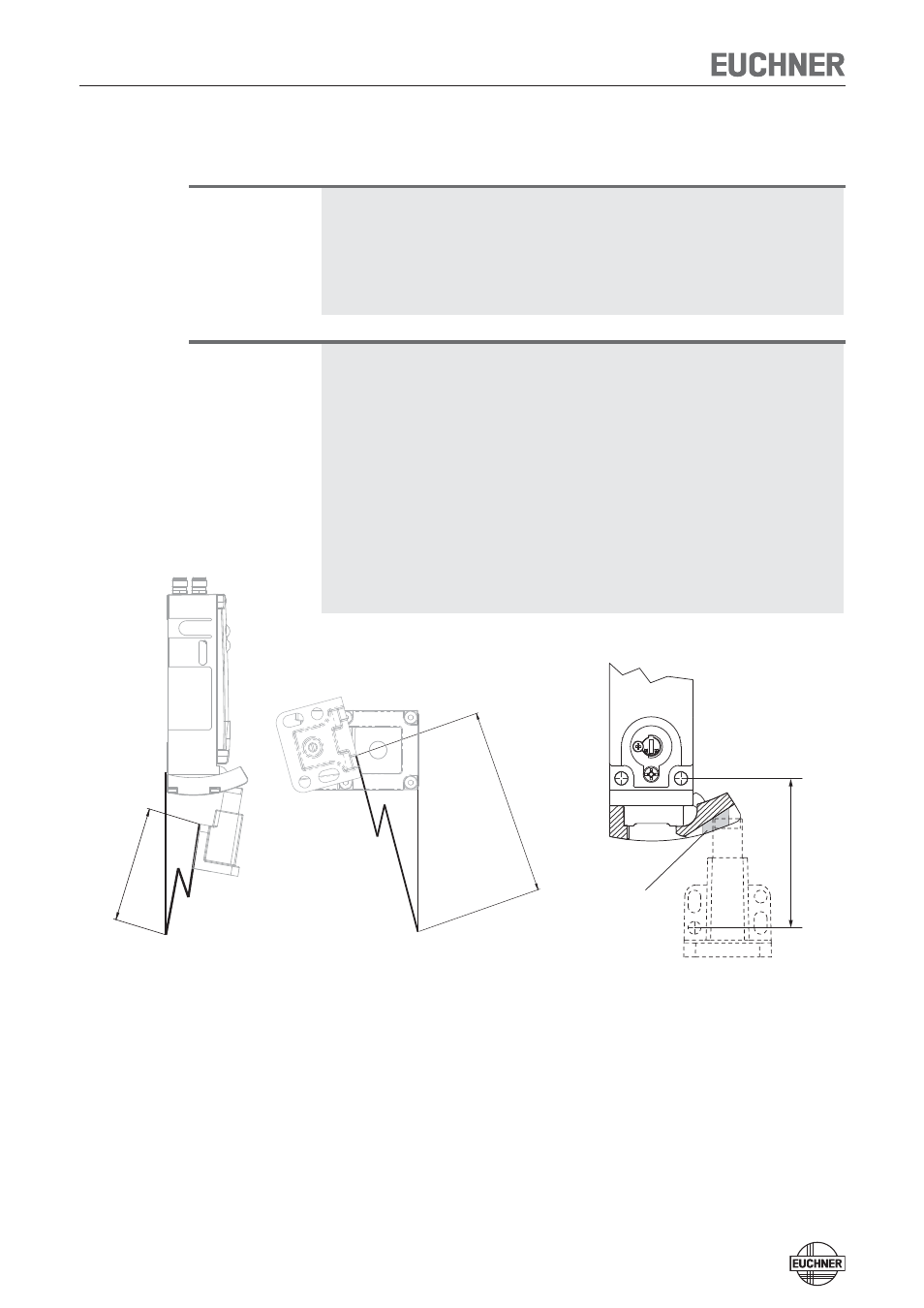

Рис. 2. Радиусы двери и зона приближения
74,5 ± 4 mm
Зона приближения/
Approach Zone
min R300
min R800
