Инструкция по эксплуатации
предохранительных выключателей CET.-AR-...-AH-...
42

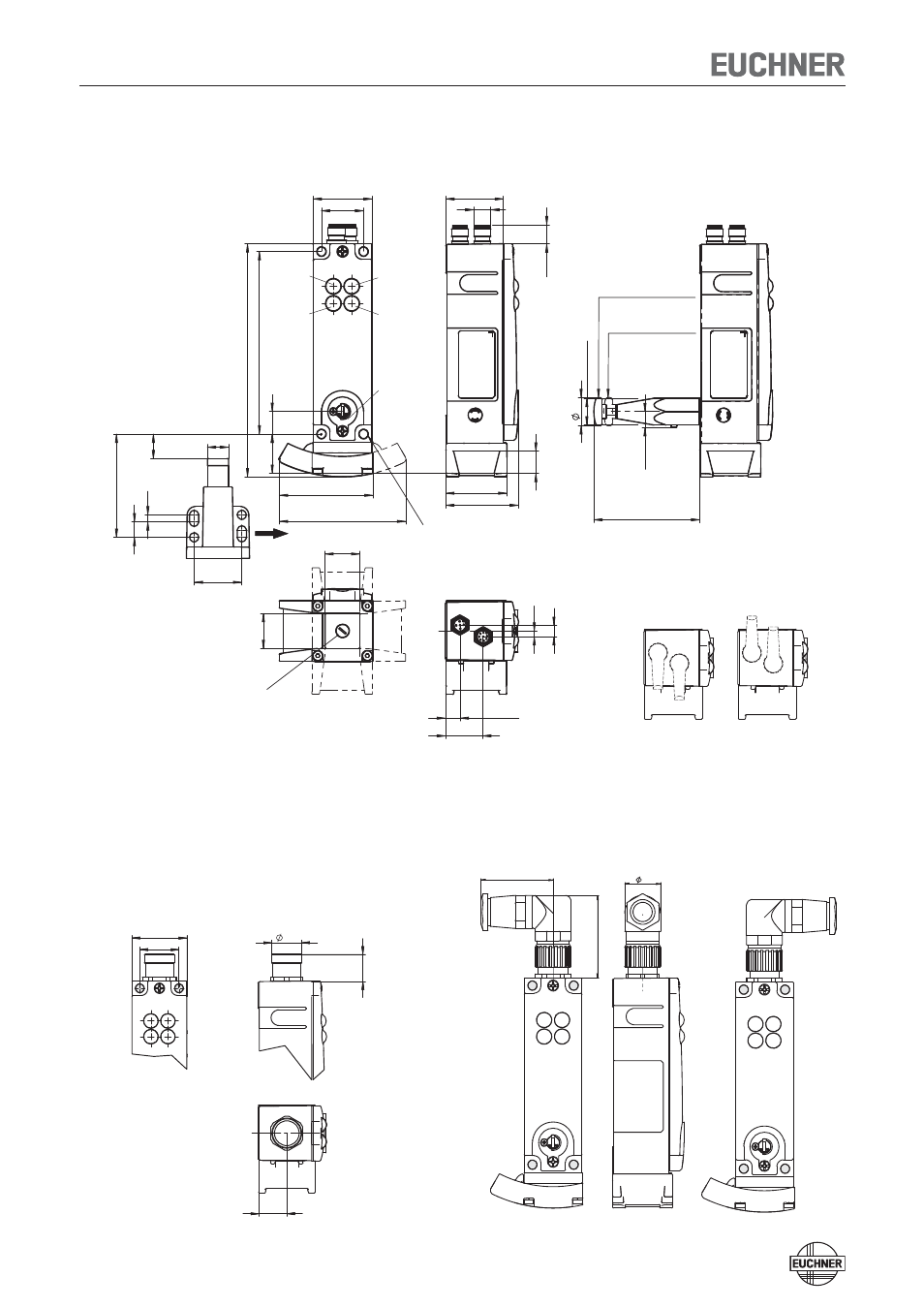

Размерный чертеж предохранительного выключателя
CET.-AR-...
42
66,7
30
16
130
166
28
25
25
11
5
34
15
74,5
±4 mm
17,5
<15>
43,6
51,7
90,1
CET.-AR...CRA...
CET.-AR...CDA...
20
11,3
SW
19
75
8
26,5
10,5
4
13,4
M12
41
Толкатель
Вспомогательная
разблокировка
Светодиод 2
Светодиод 1
 6,5
для винта M6
DIN 1207 / ISO 4762
Исходное положение раз-
блокировки для эвакуации
Разблокировка нажатием
С разблокировкой для эвакуации
STATE
DIA
42
30
21
23
21,5
Исполнение со штекерным разъемом RC 18
Исполнение с 2 штекерными разъемами M12
С угловыми соед. разъемами
Размеры со штекерным разъемом RC18
60
52
26
Отвод кабеля слева Отвод кабеля справа
