Подключение отдельного CET-AR
При использовании отдельного CET-AR устройство необходимо подключить так, как показано
на рис. 4–11. Сигнальный выход OUT и (при наличии) сигнальный выход двери OUT D могут
быть подсоединены к ПЛК.
Сброс параметров выключателей возможен через вход RST. При этом на вход RST в течение
не менее 3 с подается напряжение 24 В. Если вход RST не используется, на него должно по-
даваться напряжение 0 В.
Предупреждение!
Потеря предохранительной функции в случае ошибки из-за неверного подключения.
Для обеспечения безопасности требуется всегда выполнять анализ сигналов обоих
предохранительных выходов (OA и OB). Соответствующее одноканальное исполь-
зование предохранительных выходов ведет к потере категории согласно стандарту
EN ISO 13849-1.
Важно!
Подсистема CET-AP соответствует уровню эффективности PL e согласно стандарту
EN 13849-1. Для интеграции подсистемы в структуру категории 3 или 4 требуется контроль
последующей подключенной нагрузки (должна контролироваться цепь обратной связи).
На этих примерах показан только фрагмент системы, который относится к подключению
системы CET. На представленном примере не показано полное планирование системы.
Пользователь несет ответственность за безопасную интеграцию в общую систему.

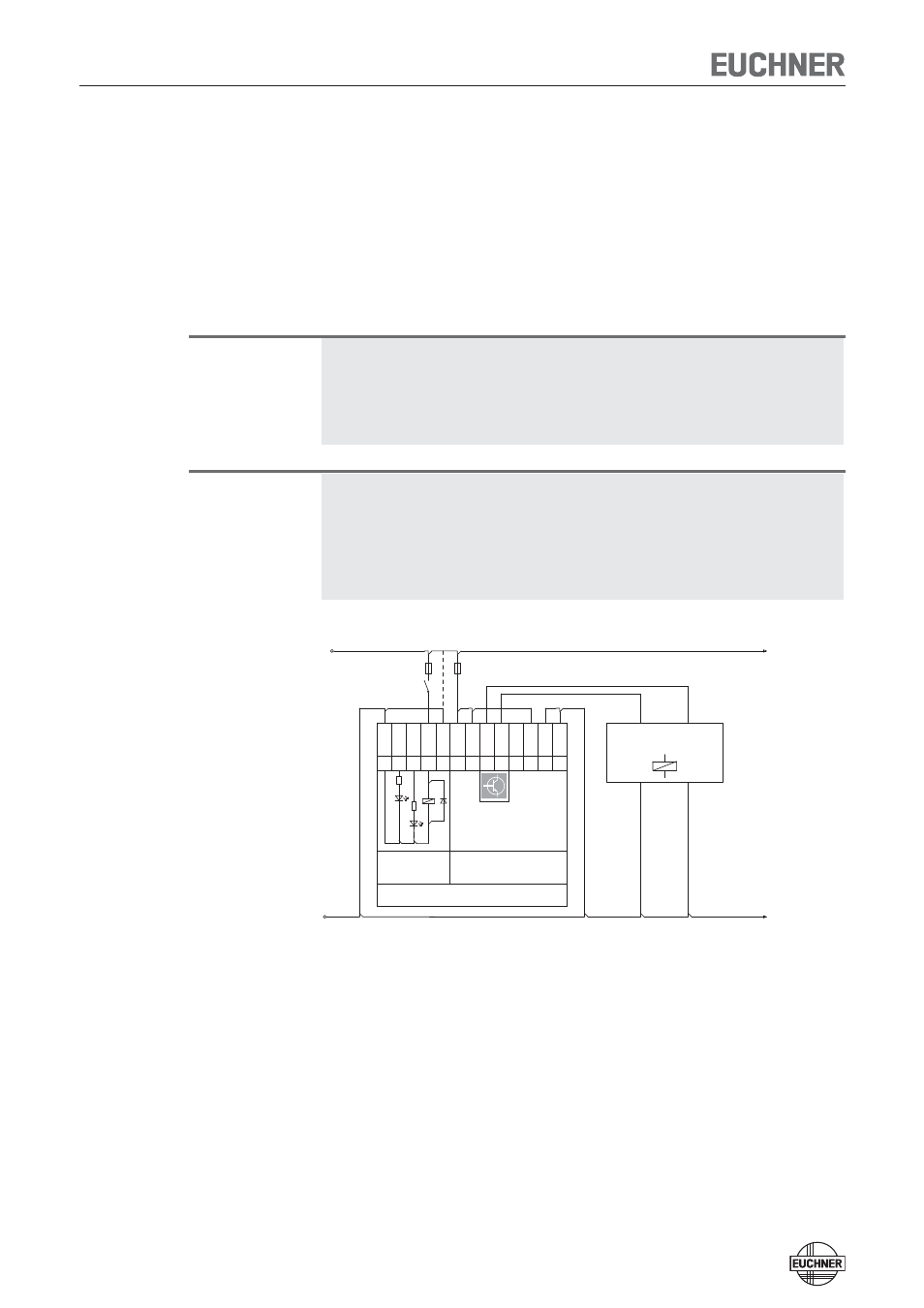

Рис. 4. Пример подключения для автономного режима работы, исполнение с входом для
обучения и 2 штекерными разъемами M12
GND
DC 24 V
CET-AR
IB
1
UB
2
OA
3
OB
4
M12 plug-connector
(8-pin)
OUT
5
IA
6
0V UB
7
RST
8
-F1
-F2
0V UCM
1
LED 1
2
LED 2
3
UCM
4
M12 plug-connector
(5-pin)
J
5
Connected
load
Safety
outputs
