Инструкция по эксплуатации
предохранительных выключателей CET.-AR-...-AH-...
Ввод в эксплуатацию

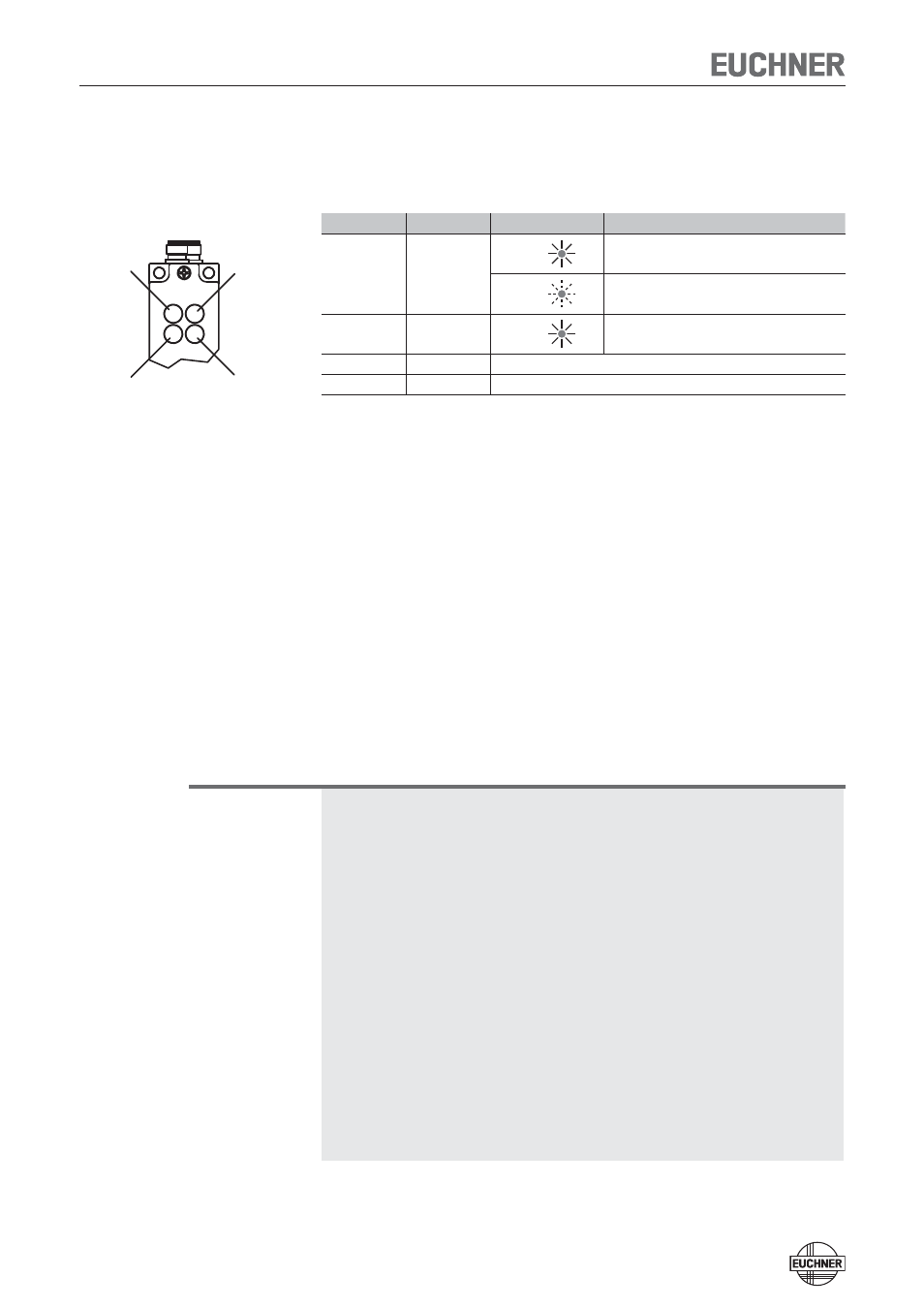

Светодиодные индикаторы
Светодиод
Цвет
Состояние
Значение
STATE
зеленый
горит
Стандартный режим
мигает
Процедура обучения или начало подачи питания
(другие функции сигналов см. в таблице состояний)
DIA
красный
горит
- Внутренняя ошибка электроники
- Ошибка на входах/выходах
Светодиод 1
красный
произвольное назначение*
Светодиод 2
зеленый
произвольное назначение*
*)
Зависит от исполнения См. технический паспорт.
Функция обучения исполнительного ключа
Перед созданием единого функционального блока из системы требуется в ходе процедуры
обучения выполнить назначение исполнительного ключа предохранительному выключателю.
Во время процедуры обучения предохранительные выходы и сигнальный выход OUT отключены,
т. е. система находится в безопасном состоянии.
В зависимости от исполнения процедура обучения выполняется автоматически или с помощью
входа для обучения J.
СОВЕТ. Процедуру обучения рекомендуется провести до монтажа. Чтобы предотвратить пере-
путывания, следует пометить относящиеся друг к другу выключатели и исполнительные ключи. В
случае устройств, которые должны быть подключены последовательно, рекомендуется провести
процедуру обучения для каждого устройства до выполнения последовательного подключения.
Важно!
Процедуру обучения можно выполнить только при полностью исправном и работоспо-
собном устройстве. Красный светодиод DIA не должен гореть.
При выполнении обучения для нового исполнительного ключа предохранительный вы-
ключатель блокирует код последнего предшествующего устройства. Его использование
при повторной процедуре обучения возможно не сразу. Лишь после записи в память
третьего кода заблокированный код удаляется в предохранительном выключателе.
Предохранительный выключатель может эксплуатироваться только с исполнительным
ключом, последним прошедшим процедуру обучения.
Исполнение без входа для обучения: если выключатель распознает при готовности в
обучению наличие последнего запрограммированного исполнительного ключа, режим
готовности к обучению немедленно завершается, а выключатель переключается в стан-
дартный режим.
Исполнения с входом для обучения: процедура обучения завершается после отключения
питающего напряжения от выхода для обучения, но не позднее чем через 3 минуты.
Если исполнительный ключ не был обнаружен в течение этого времени, устройство
переходит в состояние неполадки.
Если исполнительный ключ, для которого требуется выполнить обучение, находится в
зоне срабатывания меньше 60 с, он не активируется.
LED2
STATE (gn)
DIA (rd)
LED1
