предохранительных выключателей CET.-AR-...-AH-...

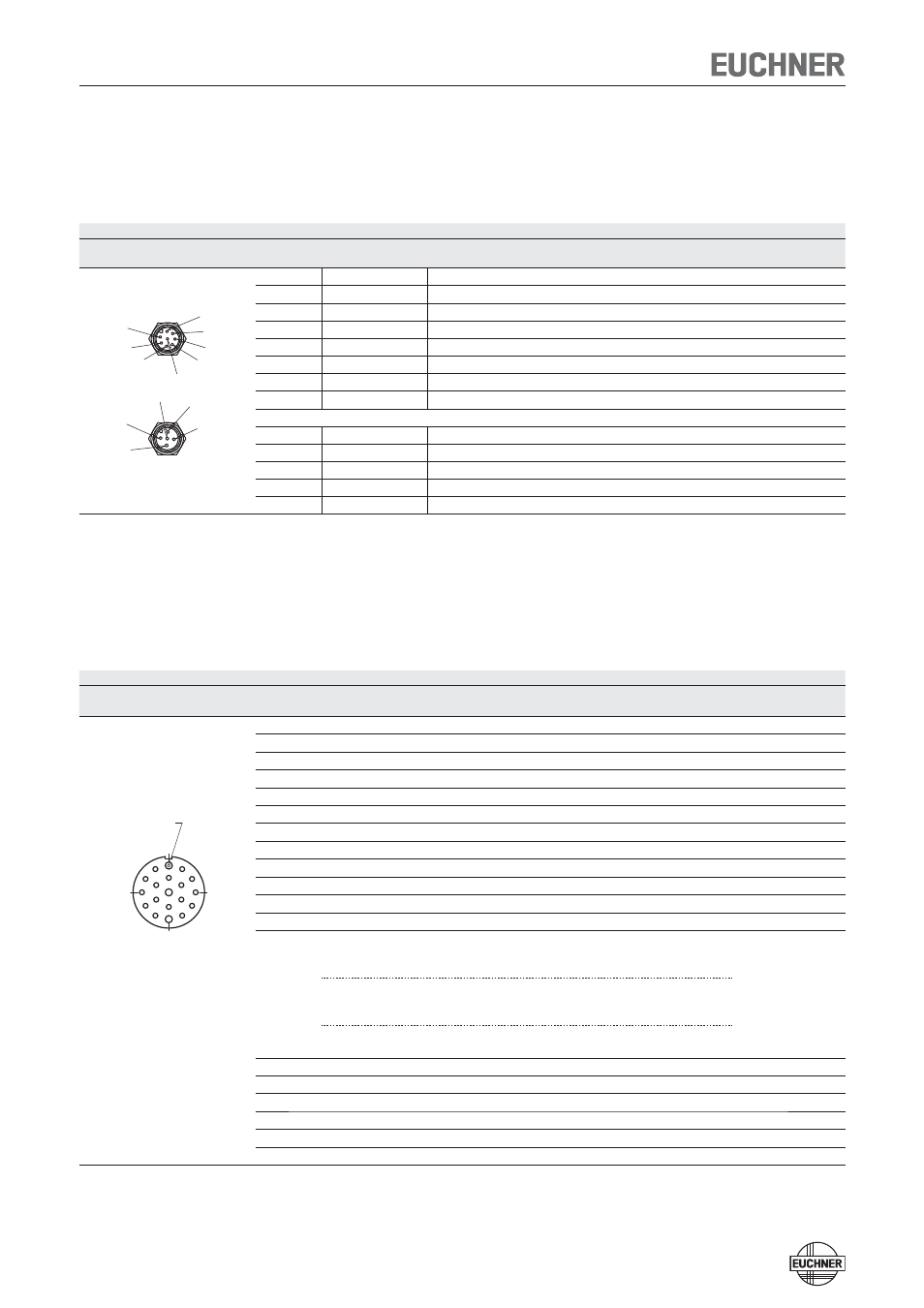

Схема контактов предохранительного выключателя CET-AR
со штекерным разъемом RC18
Схема соединений D
Штекерный разъем
(вид со стороны вставки)
Контакт
Наименование
Назначение
Цвет жилы соед. про-
вода
1)
RC18
С экранирую-
щей пружиной
18
19
15
12
11
9
5
4
3
2
1
17
16
14
13
6
10
8
7
1
U
CM
Рабочее напряжение блокировочного магнита AR, 24 В пост. тока
VT
2
IA
Вход разблокирования для канала 1
RD
3
IB
Вход разблокирования для канала 2
GY
4
OA
Предохранительный выход, канал 1
RD/BU
5
OB
Предохранительный выход, канал 2
GN
6
U
B
Рабочее напряжение электроники AR, 24 В пост. тока
BU
7
RST
Вход сброса
GY/PK
8
OUT D
Сигнальный выход двери (только CET3-AR и CET4-AR)
GN/WH
9
-
не подключен YE/WH
10
OUT
Сигнальный выход
GY/WH
11
-
не подключен
BK
12
FE
Заземление
GN/YE
13
J
Исполнение с входом для обучения:
для обучения нового исп. ключа подсоединить 24 В пост. тока, в
стандартном режиме подсоединить 0 В.
PK
Y
Исполнение с цепью обратной связи:
если цепь обратной связи не используется, подсоединить 24 В
пост. тока
-
Исполнение без цепи обратной связи и без выхода для обучения:
этот контакт должен быть подсоединен с 0 В.
14
-
не подключен
BN/GY
15
Светодиод 1
Красный светодиод 1, произвольно назначаемый, 24 В пост. тока
BN/YE
16
Светодиод 2
Зеленый светодиод 2, произвольно назначаемый, 24 В пост. тока
BN/GN
17
-
не подключен
WH
18
0V U
CM
Рабочее напряжение блокировочного магнита, 0 В
YE
19
0V U
B
Рабочее напряжение электроники AR, 0 В
BN
1) Только для стандартного соединительного провода компании EUCHNER
Схема соединений C
Штекерный разъем
(вид со стороны вставки)
Контакт
Наименование
Назначение
Цвет жилы
соед. провода
1)
2 шт. M12
S2.5
S1.8
S1.5
S1.6
S1.7
S1.2
S2.4
S2.3
S2.1
S2.2
S1.4
S1.3
S1.1
S 1.1
IB
Вход разблокирования для канала 2
WH
S 1.2
U
B
Рабочее напряжение электроники AR, 24 В пост. тока
BN
S 1.3
OA
Предохранительный выход, канал 1
GN
S 1.4
OB
Предохранительный выход, канал 2
YE
S 1.5
OUT
Сигнальный выход
GY
S 1.6
IA
Вход разблокирования для канала 1
PK
S 1.7
0 V U
B
Рабочее напряжение электроники AR, 0 В
BU
S 1.8
RST
Вход сброса
RD
S 2.1
0 V U
CM
Рабочее напряжение блокировочного магнита, 0 В
BN
S 2.2
OUT D
Сигнальный выход двери
WH
S 2.3
OUT
Сигнальный выход
BU
S 2.4
U
CM
Рабочее напряжение блокировочного магнита AR, 24 В пост. тока
BK
S 2.5
-
Не используется
1) Только для стандартного соединительного провода компании EUCHNER
Исполнение с сигнальным выходом двери (CET3/4), продолжение
