Инструкция по эксплуатации
предохранительных выключателей CET.-AR-...-AH-...
36
Подготовка устройства к процедуре обучения

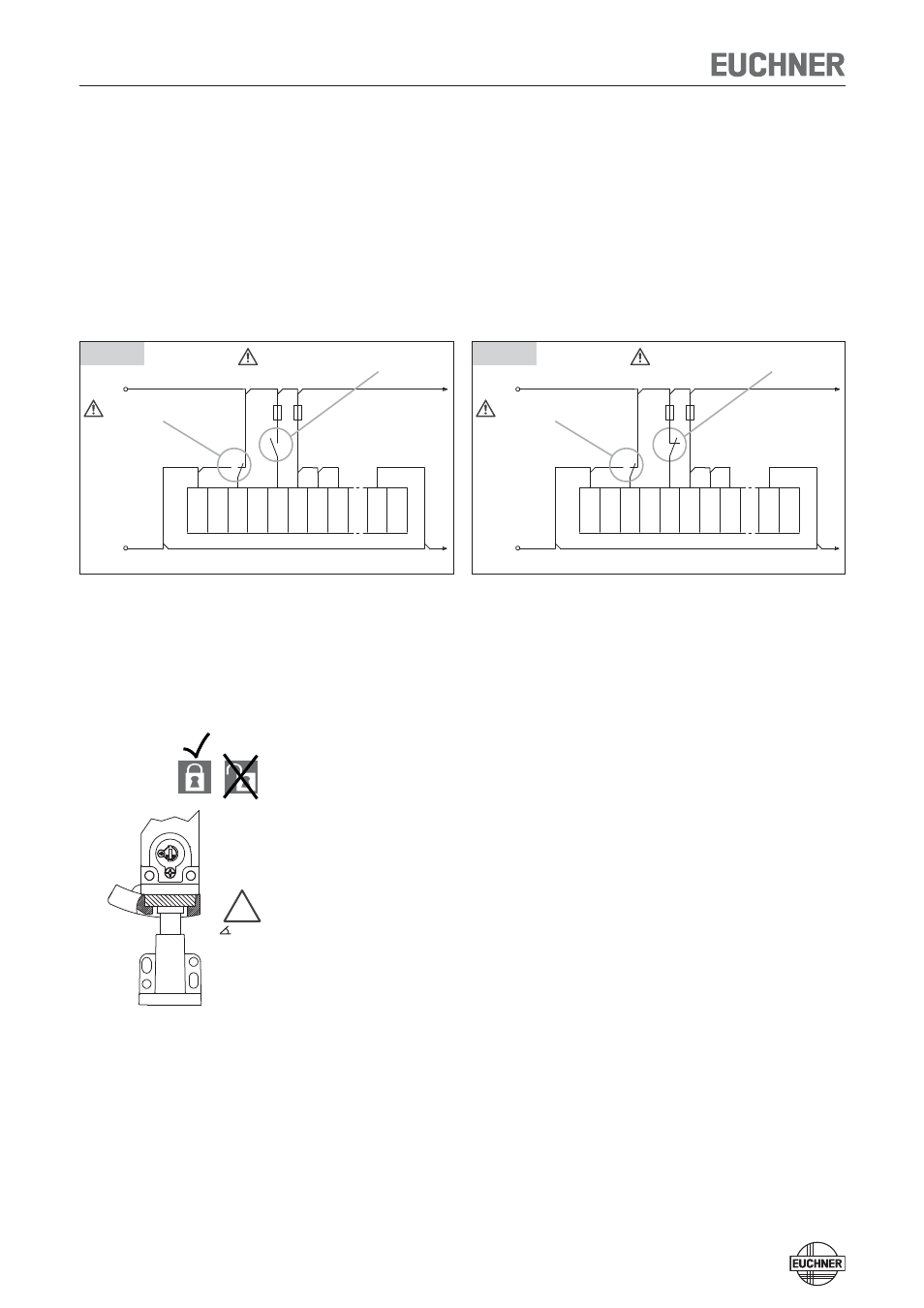

Подсоединить выключатель, как показано на рисунке ниже, но не подавать напряжение на
клемму UB.
Для исполнения с входом для обучения: Для готовности к обучению входа для обучения
J необходимо переключить с потенциала 0 В на +24 В пост. тока. Важно! В нормальном
режиме работы вход для обучения должен быть снова подключен к потенциалу 0 В.
Для устройств без входа для обучения: Используется такая же схема, но без подсоеди-
нения входа J.
Учитывать различия активации блокировки CET1/3 и CET2/4.
Обучение исполнительного ключа
1. Включить рабочее напряжение UB.
Зеленый светодиод быстро мигает (около 10 Гц)
В это время (около 8 с) выполняется самотестирование. После этого зеленый светодиод
циклически мигает три раза и указывает на готовность к обучению. Состояние готовности
к обучению длится 3 минуты.
Если горит красный светодиод, это указывает на неполадку. Обучение невозможно. Зеленый
код показывает код неполадки. Для получения информации о диагностики см. Таблица
состояний системы на странице 39.
2. Активировать блокировку.
CET1/3: нет напряжения на UCM.
CET2/4: напряжение на UCM.
3. Полностью вставить новый исполнительный ключ в углубление. Не перекашивать, раз-
местить по центру углубления (см. рис. слева).
Начинается процедура обучения, зеленый светодиод мигает (около 1 Гц). Процедура об-
учения завершается примерно через 60 секунд, все светодиоды гаснут.
4. Выключить рабочее напряжение UB (не менее 3 секунд).
В предохранительном выключателе активируется код ключа, для которого только что было
выполнено обучение.
5. Для исполнения с входом для обучения: подсоединить вход для обучения к потенциа-
лу 0 В.
6. Включить рабочее напряжение UB.
Устройство работает в нормальном режиме.
!
= 90°
CET1/3
GND
DC 24 V
IB
IA
0V UB
UB
-F1
-F2
0V UCM
UCM
J
Устройства с входом для обучения
для обучения подать 24 В на J
CET1-... и CET3-...:
Нет напряжения на UCM (блокировка активна)
CET2/4
GND
DC 24 V
IB
IA
0V UB
UB
-F1
-F2
0V UCM
UCM
J
Устройства с входом для обучения
для обучения подать 24 В на J
CET2-... и CET4-...:
Напряжение на UCM (блокировка активна)
