Инструкция по эксплуатации электронного маховичка HBA с магнитной фиксацией
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen, Германия Тел. +49/711/75 97-0 Факс +49/711/75 33 16 www.euchner.de [email protected]
Использование по назначению
Данный маховичок EUCHNER является универсальным
генератором импульсов для ручного перемещения осей.
Маховичок используется преимущественно для позицио-
нирования компонентов станков с ЧПУ в режиме наладки.
Маховички применяются в качестве компонента вышестоя-
щей комплексной системы.
Применение, монтаж и эксплуатация разрешаются только
в соответствии с данной инструкцией по эксплуатации.
Использование по назначению предусматривает соблю-
дение соответствующих требований по монтажу и экс-
плуатации, в частности:
EN 60204, Электрическое оборудование машин;
EN 12100, Безопасность машин. Общие принципы кон-
струирования;
EN ISO 13849-1, Защитные элементы систем управления.
Указания по технике безопасности
Маховички HBA компании EUCHNER устанавливаются в
ручных устройствах управления HBA и в этом состоянии
соответствуют требованиям ЭМС согласно стандартам EN
61000-6-2 и EN 61000-6-4.
Маховички HBA запрещается применять в жилых, офисных
и коммерческих помещениях, а также на малых пред-
приятиях.
Необходимо принять соответствующие меры предо-
сторожности, чтобы исключить опасность для людей
и возможность повреждения оборудования из-за не-
верной работы маховичка.
Назначение
В зависимости от модели маховичка на выходе пользо-
ватель получает 100 или 25 прямоугольных импульсов на
один оборот.
Второй сдвинутый по фазе выход позволяет последующей
подключенной системе управления распознавать направ-
ление перемещения.
Анализ импульсов осуществляется в системе управления.
Фиксация является магнитной и поэтому полностью за-
щищена от износа.
Монтаж
Маховичок устанавливается без возможности демонтажа.
Электрическое подключение
Маховичок уже подсоединен в ручном устройстве управ-
ления HBA.
Техническое обслуживание и контроль
Маховички EUCHNER не требуют технического обслужи-
вания.
Ремонт маховичков должен выполняться только произ-
водителем.
Для очистки маховичков разрешается использовать только
не содержащие растворителей чистящие средства и мягкую
тканевую салфетку.
Исключение ответственности
Ответственность производителя исключается в следующих
случаях:
использование не по назначению;
несоблюдение указаний по технике безопасности;
неразрешенные манипуляции.
Указания по подсчету импульсов махович-
ка HBA
Для подсчета импульсов маховика рекомендуются следу-
ющие решения:
подходящий счетный модуль;
фазовый дискриминатор.
Не разбирать маховички!
Не подвергать маховички уда-
рам!
Не выполнять механическую
обработку маховичков!
Произв
одит
ел
ь
ост
ав
ляе
т
за
с
обой
прав
о
на
те
хнические
изменения
, вс
е
данные
ук
азаны
бе
з
гарантии
.
© EUCHNER GmbH + Co. KG
105823-02-04/09 (
перев
од
оригинальной
инстр
укции
по
эк
сплу
ат
ации
)

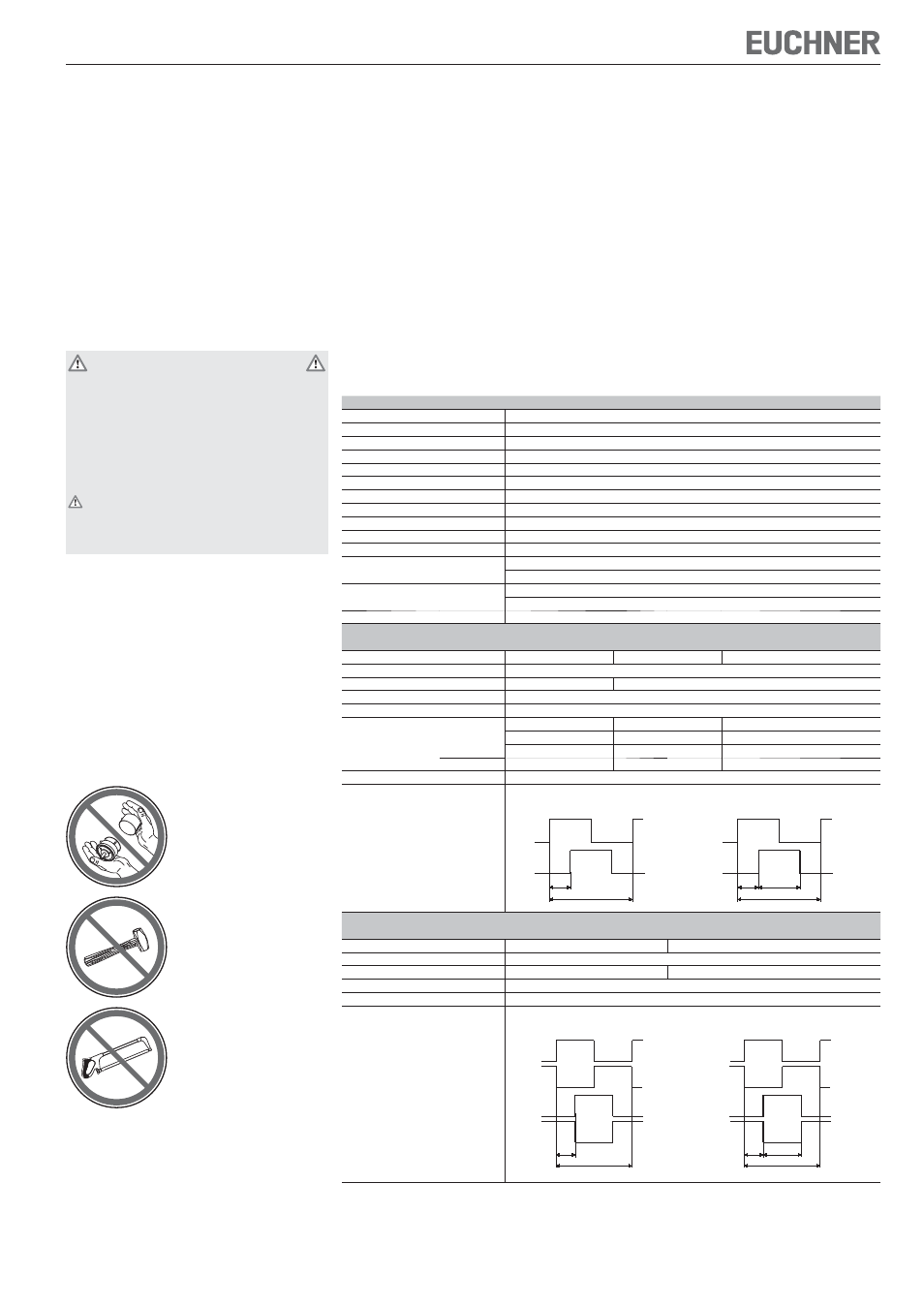

Технические характеристики маховичка HBA, исполнение HKB
Параметр
Значение
Импульсов на оборот
2 x 25 или 2 x 100
Фиксированные положения
100
Материал корпуса
алюминий
Масса (без регулировочного колесика)
95 г
Магнитная фиксация
0,04... 0,06 Нм
Макс. осевая нагрузка на вал
25 Н
Макс. радиальная нагрузка на вал
40 N
Мин. срок службы мех. компонентов
5 x 10
6
переключений
Рабочая температура
0... +50 °C
Температура хранения
-20... +50 °C
Макс. влажность воздуха
80 % (без конденсации)
Степень защиты спереди
согл. EN 60529 / IEC 529
IP 65
согл. NEMA
250-12
Стойкость к вибрациям
колебания (по 3 осям)
DIN/IEC 68-2-6
удар (по 3 осям)
DIN/IEC 68-2-27
Требования ЭМС согл. CE
EN 61000-6-2, EN 61000-6-4
Выходная схема
Противофазность
Выходной уровень
G05
G12
G24
Выходные сигналы
A, B
Рабочее напряжение U
B
5 В DC ±5 %
10... 30 В DC
Макс. рабочий ток без нагрузки
80 мА
Выходные характеристики
Выходное напряжение
HIGH (1), мин.
4,0 В / 0 мА
4,9 В / 0 мА
–
3,4 В / 5 мА
3,9 В / 5 мА
–
3,0 В / 20 мА
3,6 В / 20 мА
U
B
- 3 В / 20 мА
LOW (0), макс.
1,3 В / 15 мА
1,3 В / 15 мА
3 В / 20 мА
Макс. выходной ток на выход
20 мА
Выходные сигналы
25 импульсов
90°
360°
A
B
100 импульсов
200 µs
400 µs
800 µs
A
B
Выходная схема
RS422
Выходной уровень
A05
A12
Выходные сигналы
A, /A, B, /B
Рабочее напряжение U
B
5 В DC ±5 %
Пост. ток 10 ... 30 В DC
Макс. рабочий ток без нагрузки
80 мА
Выходные характеристики
Согласно RS422A
Выходные сигналы
25 импульсов
90°
360°
A
/A
B
/B
100 импульсов
200 µs
400 µs
800 µs
A
/A
B
/B
