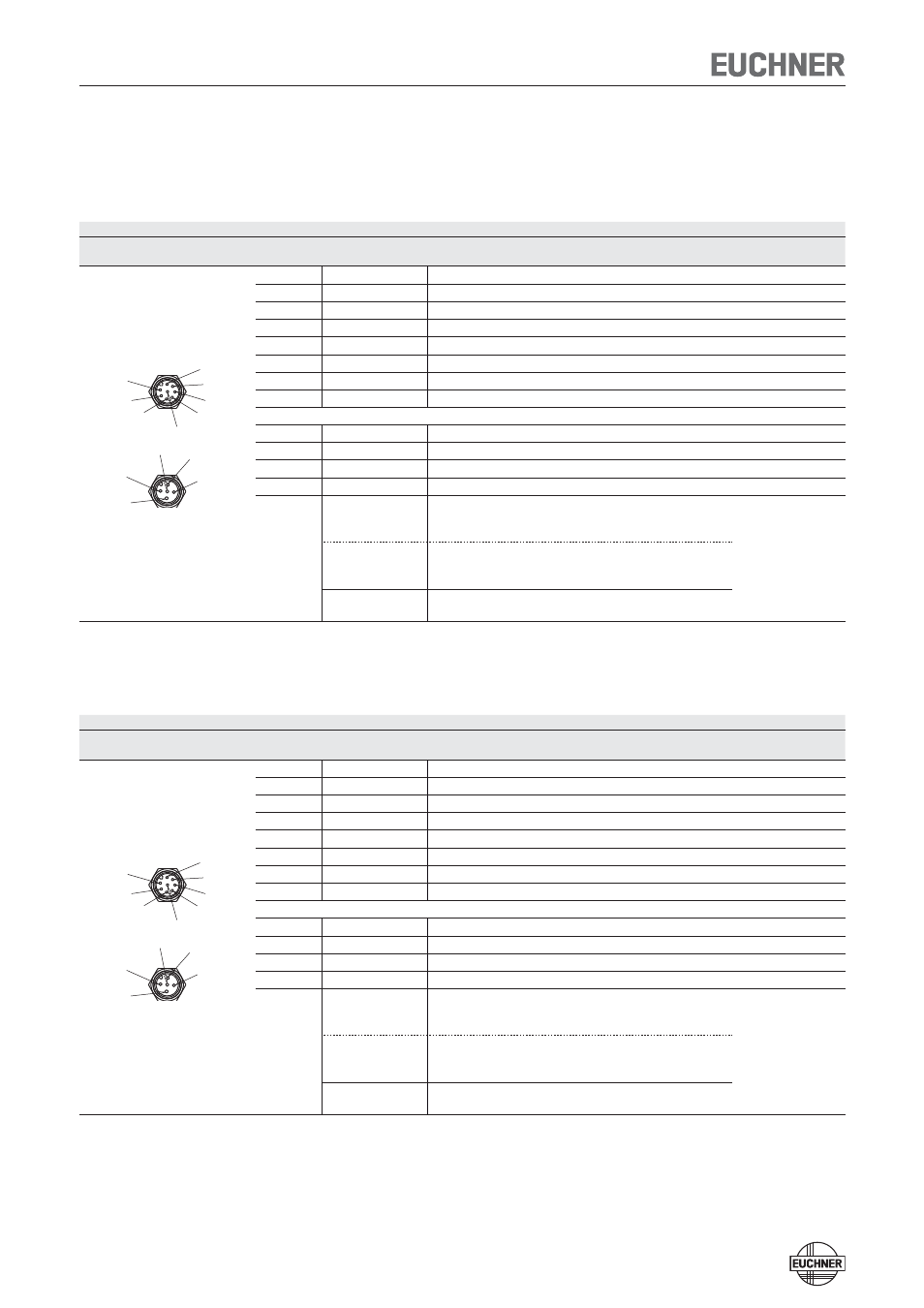

Схема контактов предохранительного выключателя CET-AR с
2 штекерными разъемами M12
Исполнение без сигнального выхода двери (CET1/2)
Исполнение с сигнальным выходом двери (CET3/4)
Схема соединений A
Штекерный разъем
(вид со стороны вставки)
Контакт
Наименование
Назначение
Цвет жилы
соед. провода
1)
2 шт. M12
S2.5
S1.8
S1.5
S1.6
S1.7
S1.2
S2.4
S2.3
S2.1
S2.2
S1.4
S1.3
S1.1
S 1.1
IB
Вход разблокирования для канала 2
WH
S 1.2
U
B
Рабочее напряжение электроники AR, 24 В пост. тока
BN
S 1.3
OA
Предохранительный выход, канал 1
GN
S 1.4
OB
Предохранительный выход, канал 2
YE
S 1.5
OUT
Сигнальный выход
GY
S 1.6
IA
Вход разблокирования для канала 1
PK
S 1.7
0 V U
B
Рабочее напряжение электроники AR, 0 В
BU
S 1.8
RST
Вход сброса
RD
S 2.1
0 V U
CM
Рабочее напряжение блокировочного магнита, 0 В
BN
S 2.2
Светодиод 1
Красный светодиод 1, произвольно назначаемый, 24 В пост. тока
WH
S 2.3
Светодиод 2
Зеленый светодиод 2, произвольно назначаемый, 24 В пост. тока
BU
S 2.4
U
CM
Рабочее напряжение блокировочного магнита AR, 24 В пост. тока
BK
S 2.5
J
Исполнение с входом для обучения:
для обучения нового исп. ключа подсоединить 24 В пост. тока, в
стандартном режиме подсоединить 0 В.
GY
Y
Исполнение с цепью обратной связи:
если цепь обратной связи не используется, подсоединить 24 В раб.
пост. тока
-
Исполнение без цепи обратной связи и без выхода для обучения:
этот контакт должен быть подсоединен с 0 В.
1) Только для стандартного соединительного провода компании EUCHNER
Схема соединений B
Штекерный разъем
(вид со стороны вставки)
Контакт
Наименование
Назначение
Цвет жилы соед. про-
вода
1)
2 шт. M12
S2.5
S1.8
S1.5
S1.6
S1.7
S1.2
S2.4
S2.3
S2.1
S2.2
S1.4
S1.3
S1.1
S 1.1
IB
Вход разблокирования для канала 2
WH
S 1.2
U
B
Рабочее напряжение электроники AR, 24 В пост. тока
BN
S 1.3
OA
Предохранительный выход, канал 1
GN
S 1.4
OB
Предохранительный выход, канал 2
YE
S 1.5
OUT
Сигнальный выход
GY
S 1.6
IA
Вход разблокирования для канала 1
PK
S 1.7
0 V U
B
Рабочее напряжение электроники AR, 0 В
BU
S 1.8
RST
Вход сброса
RD
S 2.1
0 V U
CM
Рабочее напряжение блокировочного магнита, 0 В
BN
S 2.2
OUT D
Сигнальный выход двери
WH
S 2.3
Светодиод 1
Красный светодиод 1, произвольно назначаемый, 24 В пост. тока
BU
S 2.4
U
CM
Рабочее напряжение блокировочного магнита AR, 24 В пост. тока
BK
S 2.5
J
Исполнение с входом для обучения:
для обучения нового исп. ключа подсоединить 24 В пост. тока, в
стандартном режиме подсоединить 0 В.
GY
Y
Исполнение с цепью обратной связи:
если цепь обратной связи не используется, подсоединить 24 В раб.
пост. тока
-
Исполнение без цепи обратной связи и без выхода для обучения:
этот контакт должен быть подсоединен с 0 В.
1) Только для стандартного соединительного провода компании EUCHNER
