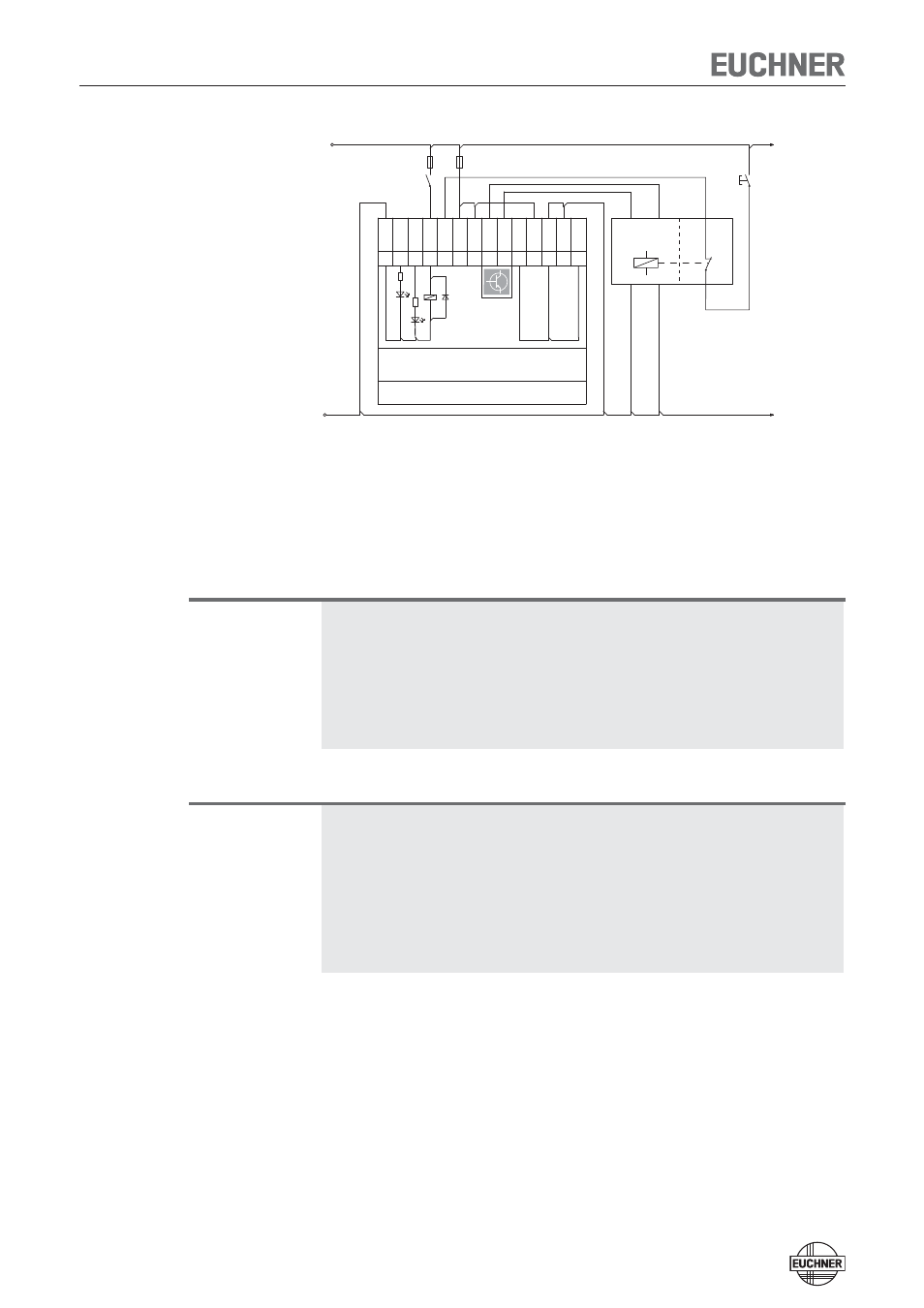

Рис. 11. Пример подключения для автономного режима работы, исполнение с сигнальным
выходом двери, кнопкой «Пуск», цепью обратной связи и штекерным разъемом RC18
Подключение нескольких CET-AR в одной цепи
выключателей
Важно!
 Цепь выключателей AR должна содержать не более 20 предохранительных
выключателей.
 При последовательном подключении более 11 устройств возможен расчет PFH
d
согласно
одному из методов, указанных в стандарте EN ISO 13849-1:2008, раздел 4.5.1.
 Если для аттестации используется упрощенный метод в соответствии с разделом 6.3
стандарта EN ISO 13849:2008-12, уровень эффективности (Performance Level, PL) может
понижаться в случае последовательного подключения более 11 устройств.
Важно!
Подсистема CET-AP соответствует уровню эффективности PL e согласно стандарту
EN 13849-1. Для интеграции подсистемы в структуру категории 3 или 4 требуется контроль
последующей подключенной нагрузки (должна контролироваться цепь обратной связи).
При использовании CET-AR с цепью обратной связи этот выключатель должен находиться
на последнем месте в цепи выключателей (см. рис. 12).
На этих примерах показан только фрагмент системы, который относится к подключению
системы CET. На представленном примере не показано полное планирование системы.
Пользователь несет ответственность за безопасную интеграцию в общую систему.
В качестве примера здесь показано последовательное подключение с использованием испол-
нения с 2 штекерными разъемами M12. Последовательное подключение для исполнения со
штекерными разъемом RC18 выглядит аналогично, однако оно реализуется с помощью клемм
контакторов в распределительном шкафу.
Выключатели в исполнении с 2 штекерными разъемами M12 подключаются друг за другом с
помощью скомплектованных соединительных проводов и Y-образных распределителей. При
открытии защитной двери или возникновении неисправности в одном из выключателей систе-
ма отключает машину. Однако при таком виде подключения вышестоящая система не может
распознать, какая защитная дверь открыта в настоящий момент или в каком выключателе
возникла неисправность.
