Инструкция по эксплуатации
предохранительных выключателей CET.-AR-...-AH-...
Определение длины провода с помощью таблицы примеров
Пример: необходимо выполнить последовательное подключение 6 выключателей. От
предохранительного реле в распределительном шкафу до последнего выключателя (№ 6)
прокладывается 40 м провода. Между отдельными предохранительными выключателями
CES-AR/CET-AR проложено по 20 м провода.

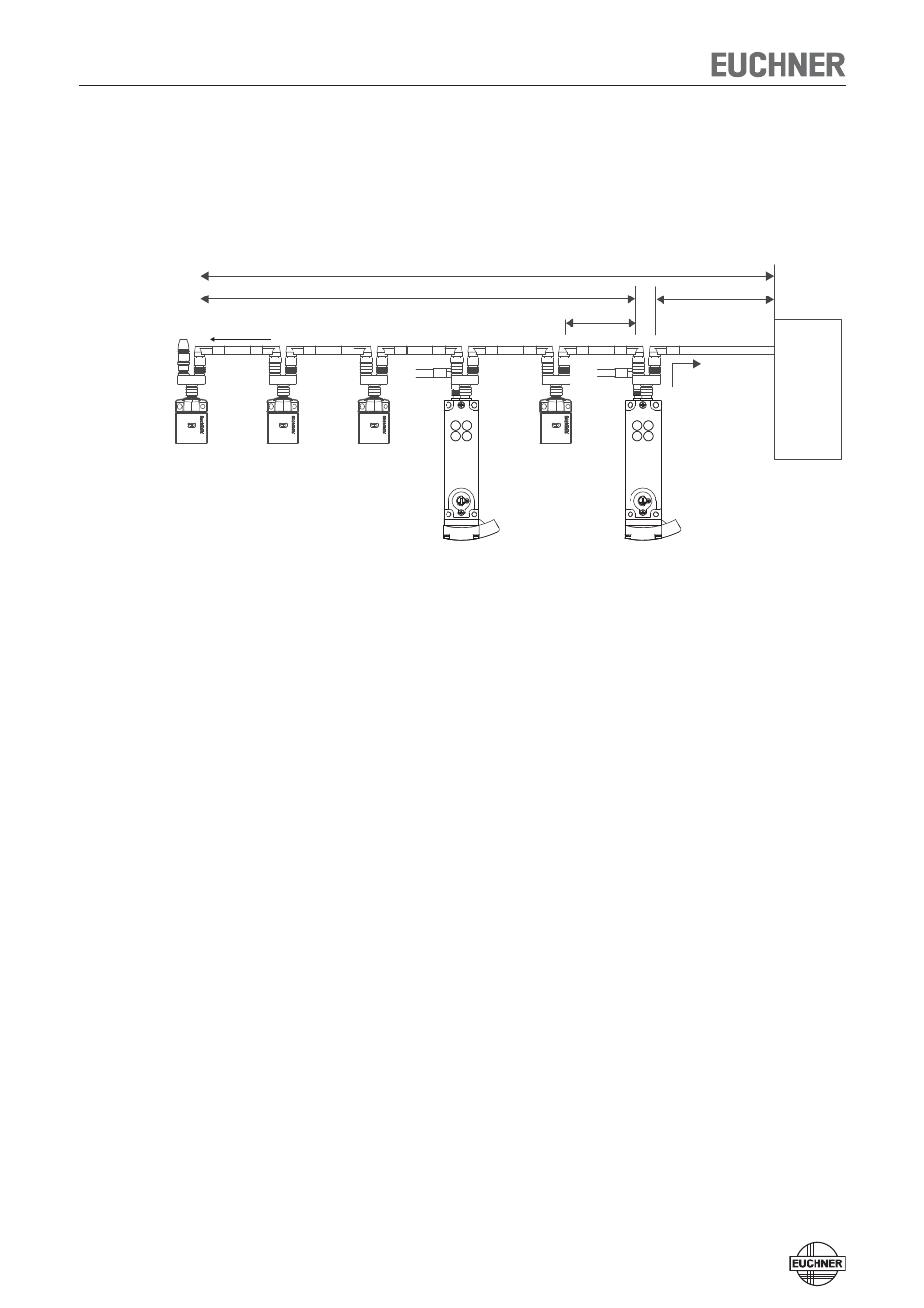

Рис. 3. Пример схемы с шестью CES-AR/CET-AR
Далее последовательно подключено предохранительное реле, принимающее ток силой 75 мА
на обоих предохранительных входах. Оно работает во всем диапазоне температур при напря-
жении 19,2 В (соответствует 24 В - 20 %).
Теперь по таблице с примерами можно определить все необходимые значения:
1. Выбрать в столбце n (макс. количество выключателей) соответствующий раздел. В дан-
ном случае 6 выключателей.
2. Найти в столбце I
OA/OB
(возможный выходной ток на канал OA/OB) ток, который больше
или равен 75 мА. В данном случае 100 мА.
В столбце l
1
можно определить максимальную длину провода от последнего выключателя
(№ 6) до ПЛК. В данном случае допускается 50 м.
Результат: требуемая длина провода l
1
, составляющая 40 м, меньше разрешенного значения из
таблицы. Общая длина цепи выключателей l
max
, составляющая 140 м, меньше максимального
значения 200 м.
В такой форме запланированная система будет работоспособной.
CET-AR # 6
Предохр.
реле
Safety Relay
CES-AR # 5
CES-AR # 3
CES-AR # 2
CES-AR # 1
CET-AR # 4
l
1
= 40 m
l
2
= 5 x 20 m
l
max
= 140 m
l
n
= 20 m
u
n
= min. 19,2 V
i
OA/OB
= min. 75 mA
