Подключение
02
18
Ru
3
Подключите видеовыход ресивера
AV
к видеовходу телевизора.
• Обычно следует использовать
видеокабелиодно и того же типа для
соединения DVD-проигрывателя и
ресивера AV, а также ресивера AV и
телевизора.

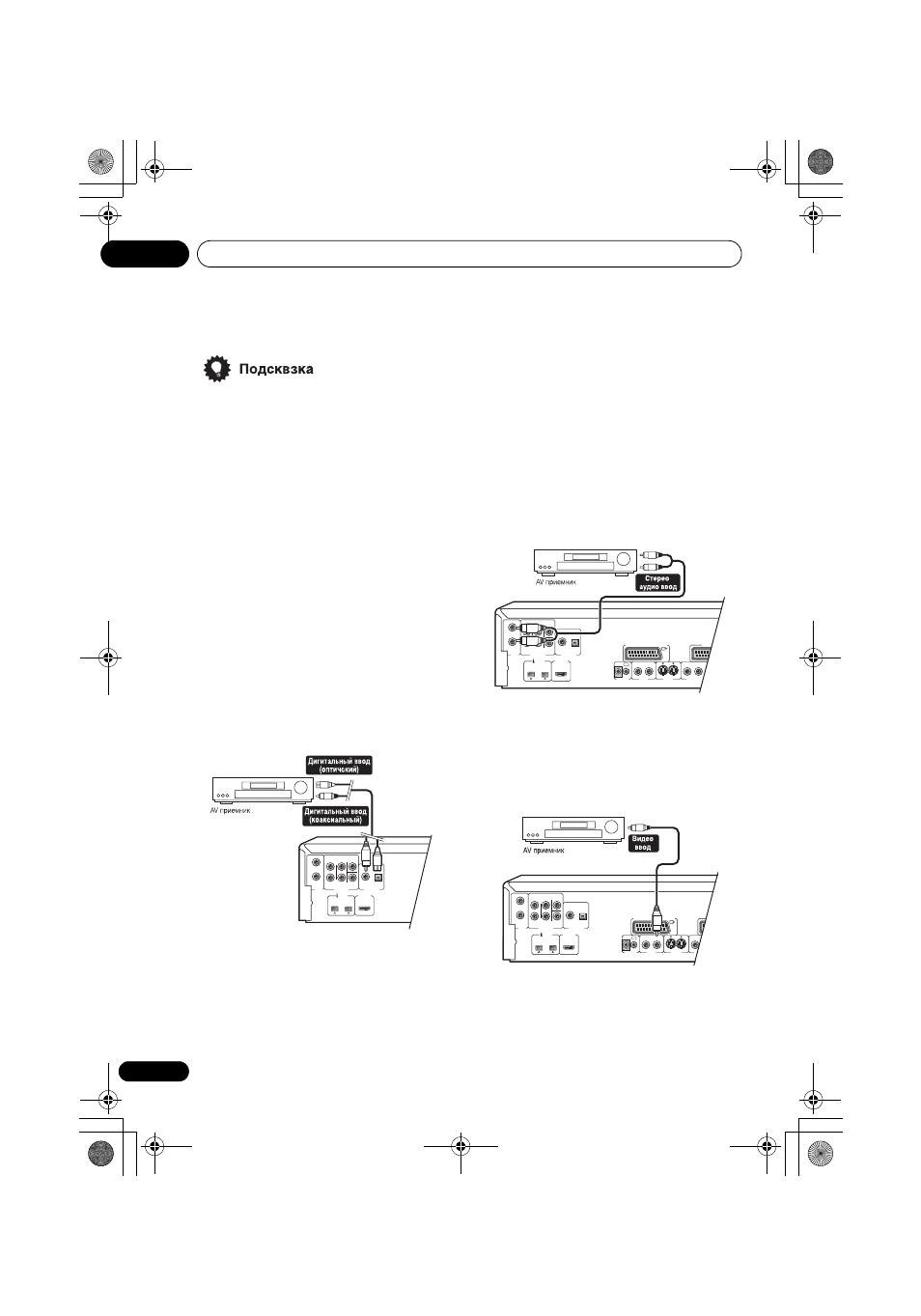

Подключение с помощью
цифрового аудиовыхода
Подключите оптический или коаксиальный
цифровой выход при использовании внешнего
декодера или декодера в ресивере AV.
Чтобы воспроизводить диски SACD и
многоканальные DVD-Audio, также следует
подключить 5.1-канальные аналоговые выходы
(см. Подключение с помощью многоканальных
аналоговых выходов выше).
Если ресивер AV не имеет 5.1-канальные
аналоговые выходы, подключите аналоговый
стереовыход.
1
Подключите одно из гнезд DIGITAL
AUDIO OUT
проигрывателя к
цифровому входу ресивера AV.
Оптическое подключение: Используйте
оптический кабель (не входит в комплект
поставки) для подключения гнезда OPTICAL
DIGITAL AUDIO OUT к оптическому входу
ресивера AV.
• При вставке штекера откроется защитная
шторка и при полной вставке будет слышен
щелчок. Не прикладывайте усилий к
штекеру, так как это может повредить
шторку, кабель и/или проигрыватель.
Коаксиальное подключение:Используйте
коаксиальный кабель (похожий на
прилагаемый видеокабель) для подключения
гнезда COAXIAL DIGITAL AUDIO OUT к
коаксиальному входу ресивера AV.
2
Если 5.1-канальные аналоговые
выходы не подключены, подключите
гнезда AUDIO OUT (2-канальный) на
данном проигрывателе к аналоговому
стереовходу на ресивере.
• Для подключения аналогового звука также
можно использовать гнезда AUDIO OUT
(5.1-
канальный) FRONT L/R.
3
Подключите гнездо VIDEO OUT на
данном проигрывателе с видеовходом
на ресивере AV.
AV
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
CONTROL
IN
OUT
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV CONNECTOR 2
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
2
1
2
1
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
CONTROL
IN
OUT
P
B
P
R
Y
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV CON
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
2
1
2
1
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
CONTROL
IN
OUT
P
B
P
R
Y
