Глава 2
Подключение
Задняя панель

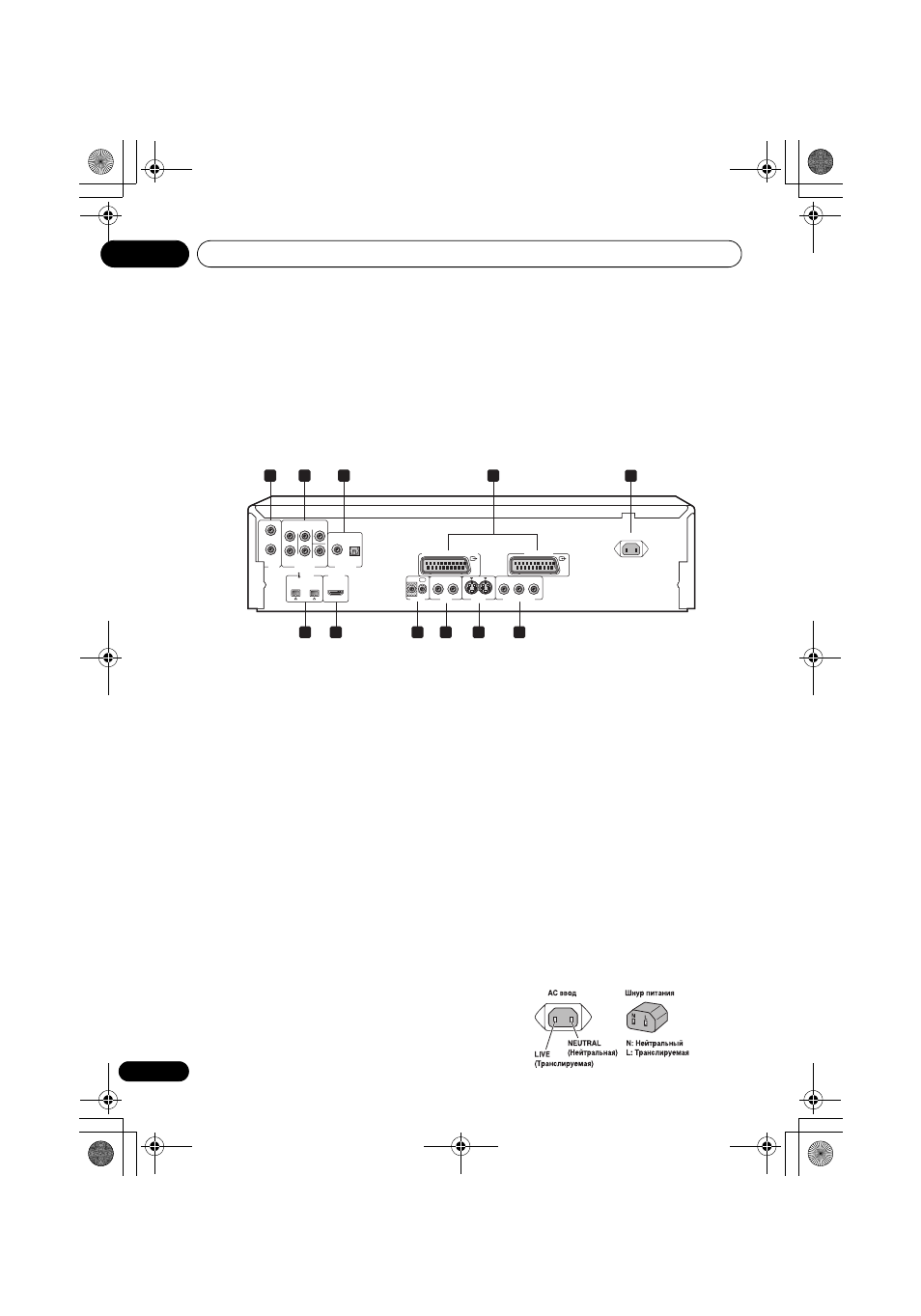

При подключении данного проигрывателя к
телевизору, ресиверу AV или другим
компонентам, убедитесь, что все компоненты
выключены и отсоединены от розетки.
1
AUDIO OUT (2-
канальный)
Двухканальные аналоговые аудиовыходы для
подключения телевизора, ресивера AV или
стереосистемы (стр. 14,18).
2
AUDIO OUT (5.1-
канальный)
Многоканальные аналоговые аудиовыходы
для подключения к ресиверу AV с
многоканальными входами (стр. 17).
3
DIGITAL AUDIO OUT –
ОПТИЧЕСКИЙ/
КОАКСИАЛЬНЫЙ
Цифровые аудиовыходы для подключения к
PCM, Dolby Digital, DTS и/или MPEG-
совместимому ресиверу AV (стр. 18).
4
AV CONNECTOR
AV CONNECTOR 1 (RGB)-TV/AV
Receiver
Используйте 21-штырьковый кабель
SCART для подключения к телевизору
или монитору, совместимому с данным
типом подключения. И сигнал аудио (2-
канальное стерео), и сигнал видео (Video,
S-video и RGB) выводятся через разъем
AV CONNECTOR 1 (RGB)-TV (стр. 15).
AV CONNECTOR 2
Используйте 21-штырьковый кабель
SCART для подключения к
видеомагнитофону (стр. 15).
5
AC IN
Подключите входящий в комплект поставки
кабель к данному гнезду, затем вставьте вилку
в розетку электропитания. См. рисунок ниже,
чтобы надлежащим подключить линию и
нейтраль.
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV CONNECTOR 2
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
2
1
2
1
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
CONTROL
IN
OUT
P
B
P
R
Y
AC IN
1
2
3
4
5
