Подключение
02
17
Ru
Подключение для
многоканального
объемного звука
Чтобы воспользоваться многоканальным
объемным звуком дисков DVD-Video, DVD-
Audio и SACD, рекомендуется подключить
данный проигрыватель к ресиверу AV с
помощью 5.1-канальных аналоговых выходов
или разъема i.LINK.
Данный проигрыватель также оборудован
оптическим и коаксиальным цифровыми
выходами, которые можно подключить при
использовании внешнего декодера или
декодера в ресивере AV. Обратите внимание,
что через эти гнезда невозможен вывод
многоканального звука в стандарте DVD-Audio
и SACD, поэтому данное соединение следует
использывать не вместо, а в дополнение к 5.1-
канальному аналоговому соединению.
Возможно, к ресиверу AV потребуется также
подключить и видеовыход. Можно
использовать любой из имеющихся на
проигрывателе видеовыходов (на рисунках
ниже показано подключение для стандартного
(композитного) видеосигнала).
Подключение с помощью
многоканальных аналоговых
выходов
Если ресивер AV оборудован 5.1-канальными
выходами, мы рекомендуем подсоединять к
нему этот проигрыватель с помощью
многоканальных аналоговых выходов. Это
позволит прослушивать диски всех типов,
включая диски Dolby Digital и DTS DVD-Video,
а также многоканальные диски и диски с
высокой частотой дискретизации DVD-Audio и
SACD.
• Чтобы прослушивать многоканальный звук
дисков SACD, DVD-Video и DVD-Audio,
необходимо установить SACD Playback
на Multi-ch Area, а Audio Output Mode
на 5.1 Channel (см. SACD Playback
(Воспроизведение SACD) на стр. 71 и Audio
Output Mode (Режим аудиовывода) на
стр. 75).
1

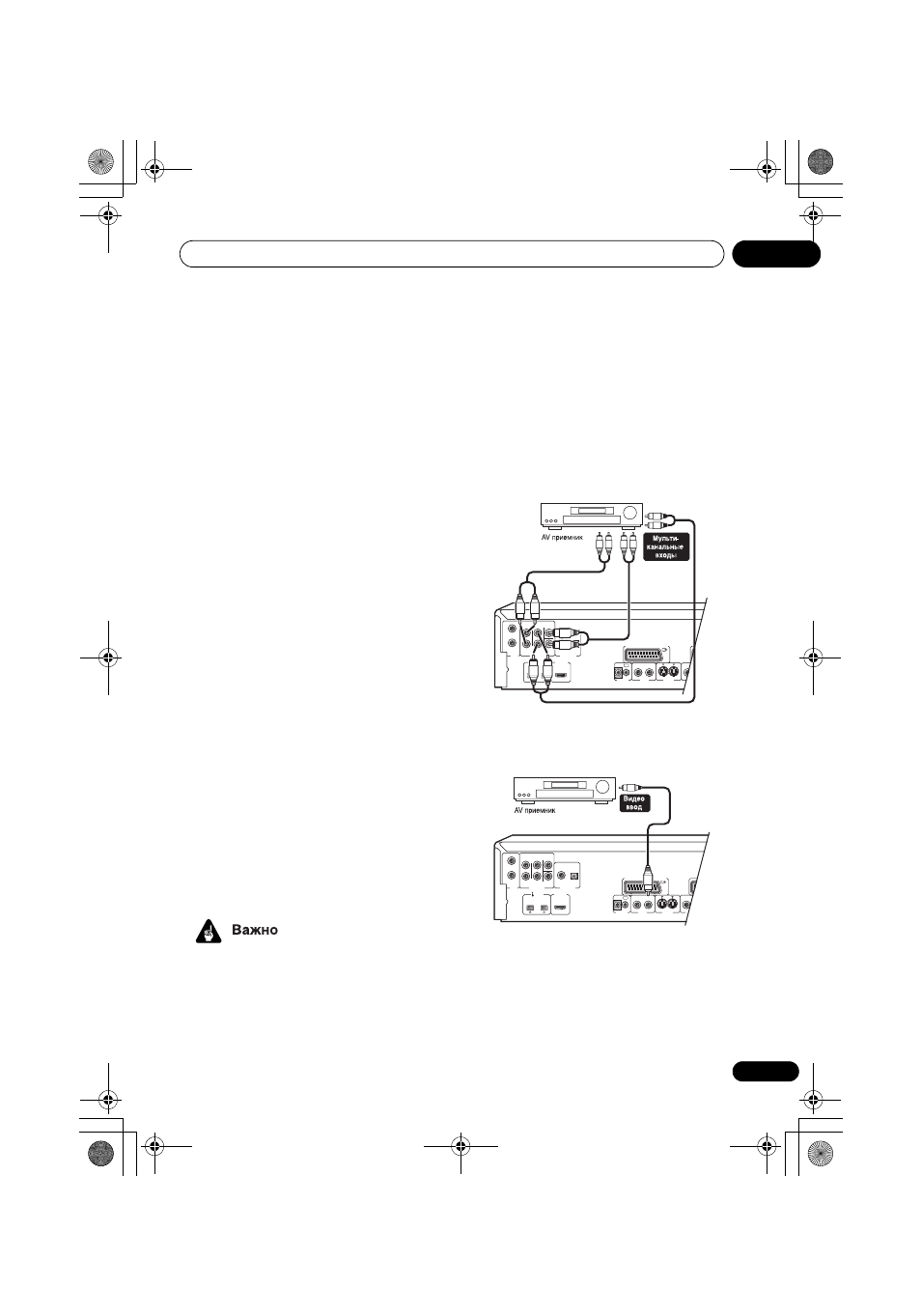

Подключите выходы AUDIO OUT
(5.1-
канальный) на данном
проигрывателе к аудиовходам
многоканального звука на ресивере AV.
Удобно использовать три стереофонических
аудиокабеля: один для канала FRONT, один
для канала SURROUND и один для каналов
CENTER и SUBWOOFER.
2
Подключите гнездо VIDEO OUT на
данном проигрывателе с видеовходом
на ресивере AV.
• При наличии подключений через S-Video
или компонентное видео, можно
использовать их.
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
2
1
2
1
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO O
CONTROL
IN
OUT
P
B
Y
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV CON
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
2
1
2
1
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
CONTROL
IN
OUT
P
B
P
R
Y
