Подключение
02
16
Ru
•

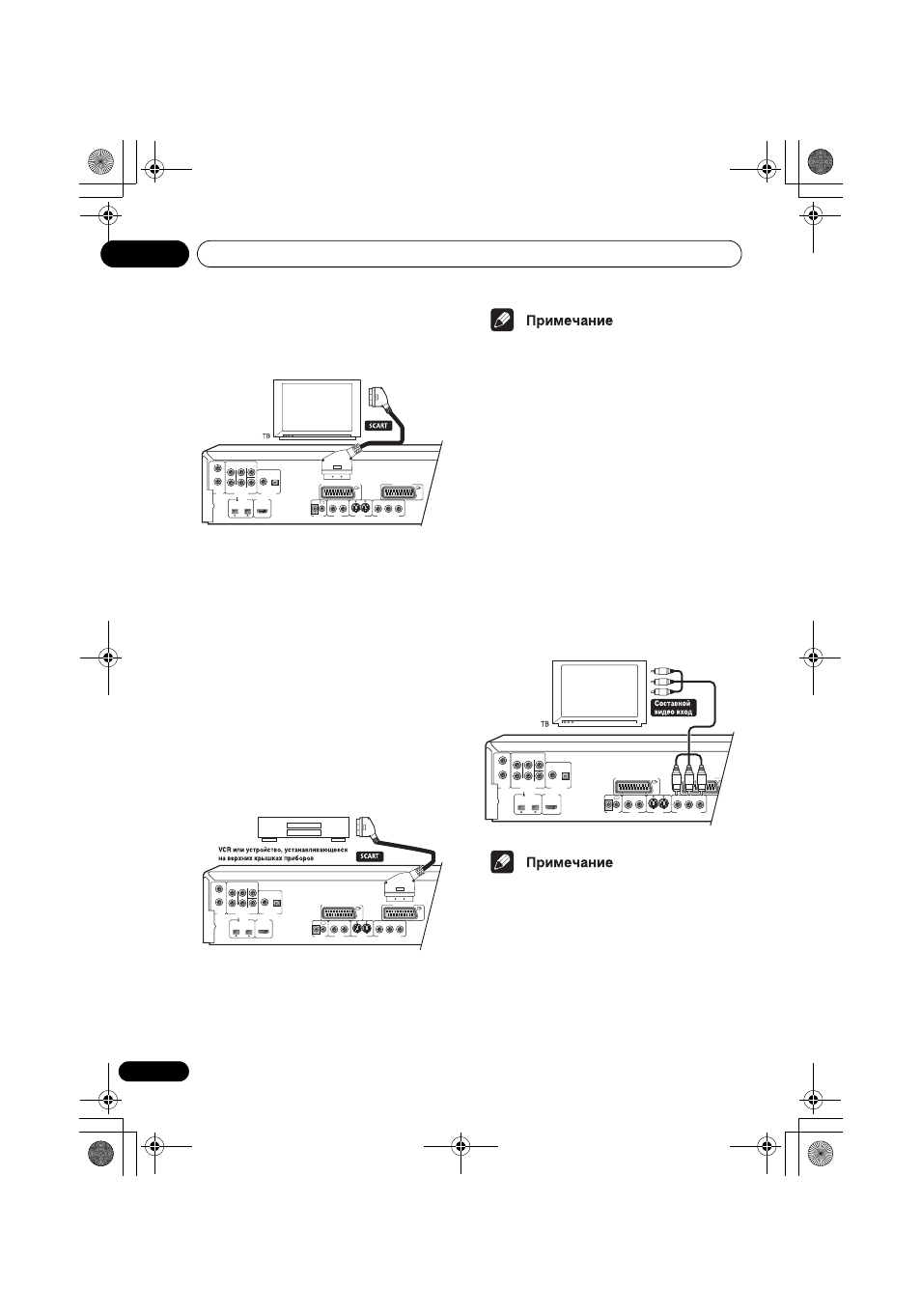

Используйте кабель SCART (в комплект
поставки не входит) для подключения
разъема AV CONNECTOR 1 (RGB)-TV/AV
Receiver к входу AV на телевизоре.
Через этот разъем может выводиться
стандартное (композитное) видео, S-video или
компонентное RGB видео. Значением по
умолчанию является стандартное видео,
которое должно работать со всеми
телевизорами. Прочтите руководство,
входящее в комплект поставки телевизора,
чтобы уточнить, можно ли использовать
настройки более высокого качества.
Информация об изменении видеовыхода
приведена в разделе AV Connector Out
(Выходной разъём AV) на стр. 63.
•
Используйте кабель SCART (в комплект
поставки не входит) для подключения
разъема AV CONNECTOR 2 к входу AV на
видеомагнитофоне, приставке кабельного
телевидения и т.д.
Через разъем AV CONNECTOR 2 выводится
только композитное видео.
• Кабели SCART выпускаются в различных
конфигурациях. Убедитесь в том, что
имеющийся кабель будет работать с
данным проигрывателем и телевизором/
монитором. Назначение штырьков
приводится на стр. 100.
Подключение с помощью
компонентного видеовыхода
Для подключения проигрывателя к телевизору
(или другому оборудованию) вместо
стандартного видеовыхода можно
использовать компонентный видеовыход.
•
Используйте компонентный
видеокабель (не входит в комплект
поставки) для подключения выхода
COMPONENT VIDEO OUT к
компонентному видеовходу телевизора,
монитора или ресивера AV.
• Если разъём AV настроен на вывод RGB
видео, вывод компонентного видео
отключается. Если необходимо
использовать компонентный видеовыход,
установите разъем AV на Video или S-
video.
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV CONNECTOR 2
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
2
1
2
1
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
CONTROL
IN
OUT
P
B
P
R
Y
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV CONNECTOR 2
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
2
1
2
1
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
CONTROL
IN
OUT
P
B
P
R
Y
AV CONNECTOR 1 (RGB)-TV/AV Receiver
AV CONNECTOR 2
OPTICAL
COAXIAL
R
L
R
L
SUB
WOOFER
AUDIO
OUT
(2ch)
CENTER
SURROUND
FRONT
AUDIO OUT
(5.1ch)
DIGITAL AUDIO
OUT
(AUDIO)
HDMI OUT
S400
2
1
2
1
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
CONTROL
IN
OUT
P
B
P
R
Y
