Utilizzo con altri apparecchi
12
66
It

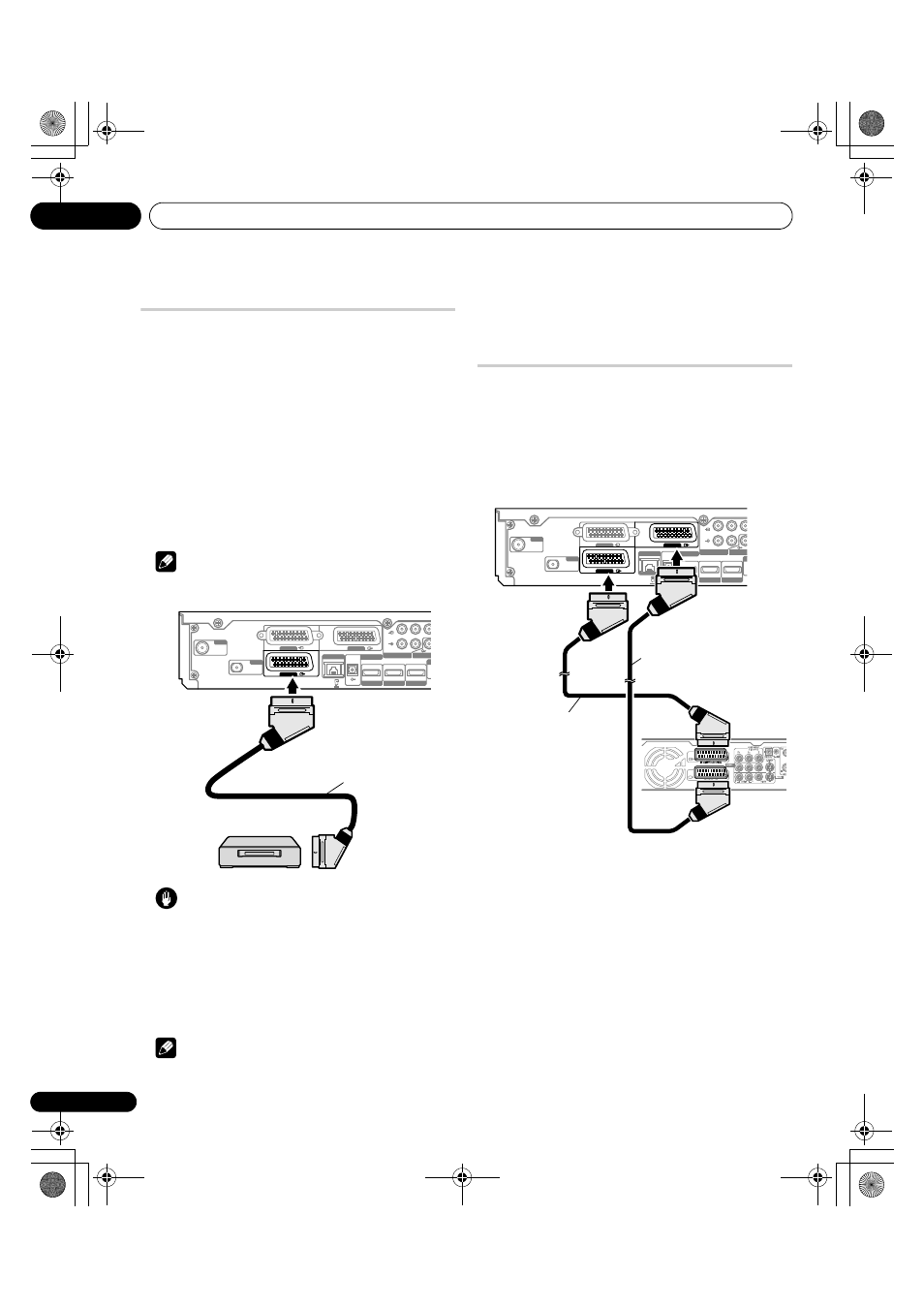

Collegamento di un videoregistratore
Per il collegamento del videoregistratore o di altri apparecchi
audiovisivi, utilizzate il terminale INPUT 2.
Se il vostro videoregistratore supporta i sistemi avanzati TV-Videoregistratore
di tipo “AV link”, lo potete collegare al terminale INPUT 2 o INPUT 3 del TV
flat-screen utilizzando il cavo SCART a 21 pin totalmente cablati.
Sistema AV link avanzato
• Le informazioni di sintonizzazione vengono scaricate
direttamente dall’apparecchio TV al videoregistratore
(Download preimpostato).
• Durante la visione di un programma TV, lo potete registrare con
un unico comando premendo l’apposito tasto di registrazione
del videoregistratore. (WYSIWYR*)
* Poiché alcuni videoregistratori dispongono di un apposito tasto per
la funzione WYSIWYR, consultare il relativo manuale di istruzioni.
• Se si preme il tasto di riproduzione del videoregistratore, il sistema si
attiva automaticamente dalla modalità di attesa (standby) e
visualizza quindi le immagini provenienti dall’apparecchio collegato.
Nota
• I sistemi TV-Videoregistratore avanzati di tipo “AV link”
potrebbero non essere compatibili con alcune sorgenti esterne.
Attenzione
• Collegando un dispositivo quale un videoregistratore tra l’antenna
e il ricevitore multimediale, la qualità di ricezione dei segnali può
risultare compromessa. In tal caso consigliamo di utilizzare un
distributore e di disattivare l’impostazione “Alimentazione aerea” al
fine di prevenire il danneggiamento del dispositivo collegato.
Riproduzione di una videocassetta
Per vedere le immagini da un videoregistratore, premete il tasto
INPUT 2 del telecomando oppure il tasto INPUT del ricevitore
multimediale in modo da selezionare “INGRESSO 2”.
Nota
• Se le immagini del videoregistratore non appaiono in modo
chiaro, potrebbe essere necessario modificare, attraverso il
menu, l’impostazione relativa al tipo di segnale in ingresso.
Vedete a pagina 59.
• Collegate gli apparecchi esterni solamente ai terminali che
vanno effettivamente utilizzati.
• Per informazioni sul tipo di segnale consultate il manuale di
istruzioni del videoregistratore.
Utilizzo della funzione di uscita SCART
Questa funzione consente di registrare i programmi DTV per mezzo
di un videoregistratore o di un altro apparecchio di registrazione
collegato anche durante la normale visione del TV flat-screen. Essa
consente inoltre di eseguire con facilità la riproduzione differita
quando è collegato un registratore DVD/HDD (DVR).
Il seguente schema di collegamento presuppone che al ricevitore
multimediale sia collegato un Pioneer DVR-940HX-S, il quale
consente appunto di eseguire la riproduzione differita con il
registratore stesso.
Oltre ai collegamenti qui sopra mostrati è necessario eseguire
quanto segue:
• Vedete la sezione Commutazione all’uscita SCART (pagina 67) e
selezionate “Fissa DTV/SAT” per “Uscita SCART” nel menu
Setup.
• Dal registratore DVD/HDD (DVR) selezionare la sorgente
d’ingresso video/audio che corrisponde al terminale d’ingresso
esterno cui è collegato il ricevitore multimediale. Per quanto
riguarda questo metodo consultate il manuale d’istruzioni del
registratore.
• Dal ricevitore multimediale selezionate la sorgente d’ingresso
in funzione del terminale cui è collegata l’uscita del registratore
DVD/HDD (DVR); nel caso dello schema di collegamento
mostrato sopra, selezionate “INGRESSO 2”.
• Una volta completati i collegamenti e le impostazioni, potete
avviare la riproduzione differita con il registratore DVD/HDD
(DVR). È altresì possibile selezionare la modalità doppio schermo
o immagine nell’immagine per visualizzare le immagini
provenienti dalla sorgente d’ingresso DTV e da una sorgente
d’ingresso esterna (“INGRESSO 2” nell’esempio di collegamento
sopra mostrato) a cui è collegata l’uscita del registratore.
SAT
ANT
SUB WOOFER O
INPUT 2
L
R
AUDIO
P
R
COMPONENT VIDE
P
B
Y
C
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OU
INPUT 2
Cavo SCART
Videoregistratore
Ricevitore multimediale
(posteriore)
SAT
ANT
SUB WOOFER O
INPUT 2
L
R
AUDIO
P
R
COMPONENT VIDE
P
B
Y
C
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OU
INPUT 2
Cavo SCART
Cavo SCART
DVR-940HX-S
Ricevitore
multimediale
(posteriore)
