Nomi delle parti 04
12
It
Capitolo 4
Nomi delle parti

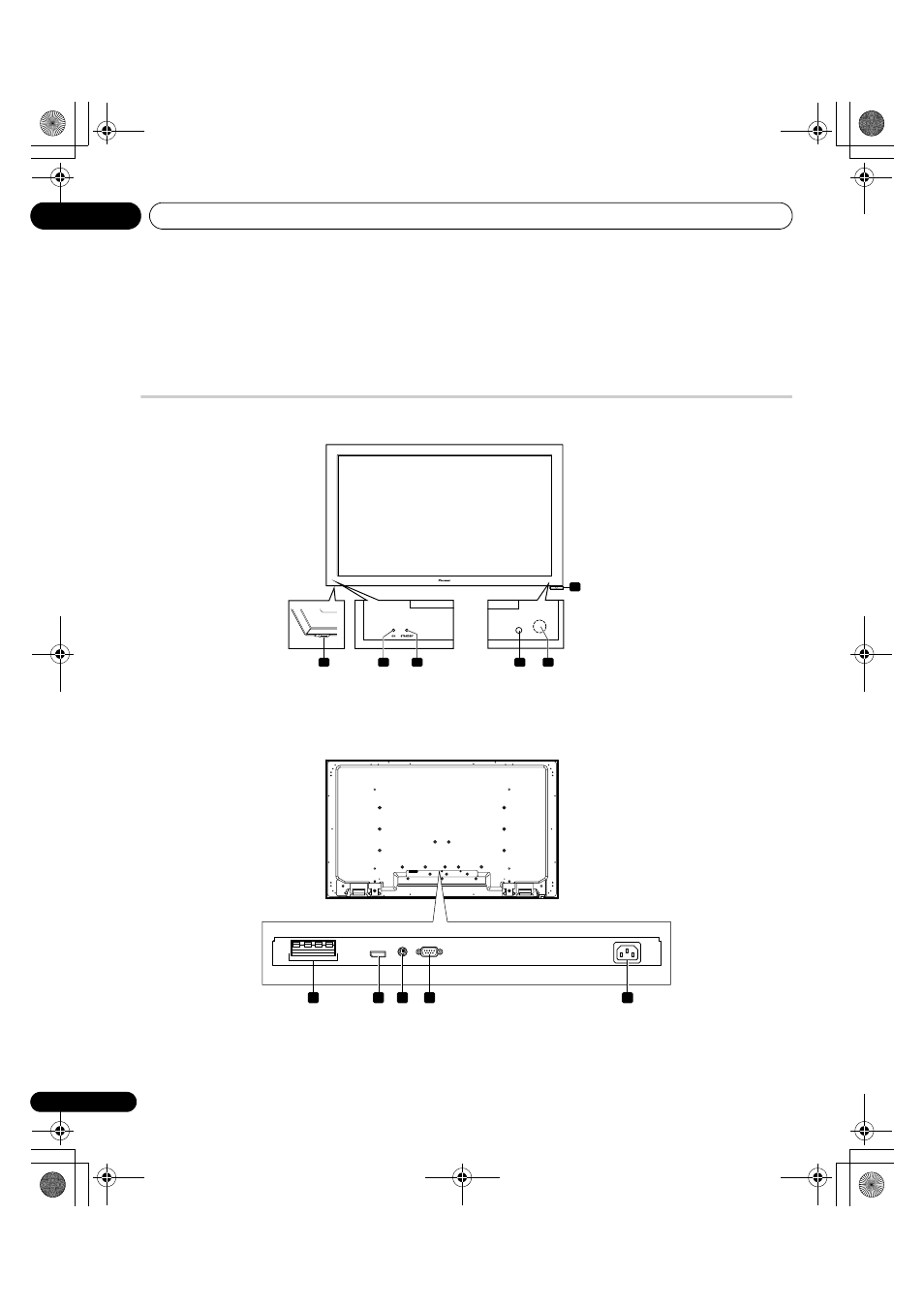

Display
(Lato anteriore)
1 Tasto di accensione ( a)
2 Indicatore di accensione (ON)
3 Indicatore STANDBY
4 Sensore luce
5 Sensore del telecomando
6 Sensore del colore
(Lato posteriore)
1 Terminali SPEAKERS (destra/sinistra)
• Non collegate ai terminali SPEAKERS degli altoparlanti diversi
da quelli specificati.
• Non lasciate i cavi degli altoparlanti scoperti ed esposti in
corrispondenza dei terminali. I cavi esposti possono causare
cortocircuiti e conseguente malfunzionamento o
danneggiamento del sistema.
2 Terminale SYSTEM CABLE
3 Terminale del sensore del colore
4 Terminale RS-232C (SERVICE ONLY (solo assistenza))
(utilizzato per l’impostazione in fabbrica)
5 Terminale AC IN
1 5 4
6
2 3
(KRP-600P)
Fondo
1 2 3 4 5
(lato superiore)
(KRP-600P)
Visto dal lato
inferiore dello
schermo
