Preparazione
05
20
It
Nota
• Non attivare le seguenti connessioni:
– usare 2 o più commutatori
– connettere il ricevitore multimediale e l’antenna attraverso
un STB
– usare un’antenna motorizzata
Convogliamento dei cavi
Quando l’altoparlante è installato sul display:
Nota
• Utilizzate i morsetti dei cavi forniti con l’apparecchio secondo
necessità.
• Nel riordinare i cavi degli altoparlanti, accertatevi di fissarli
assieme in modo che non siano soggetti ad alcuna pressione.

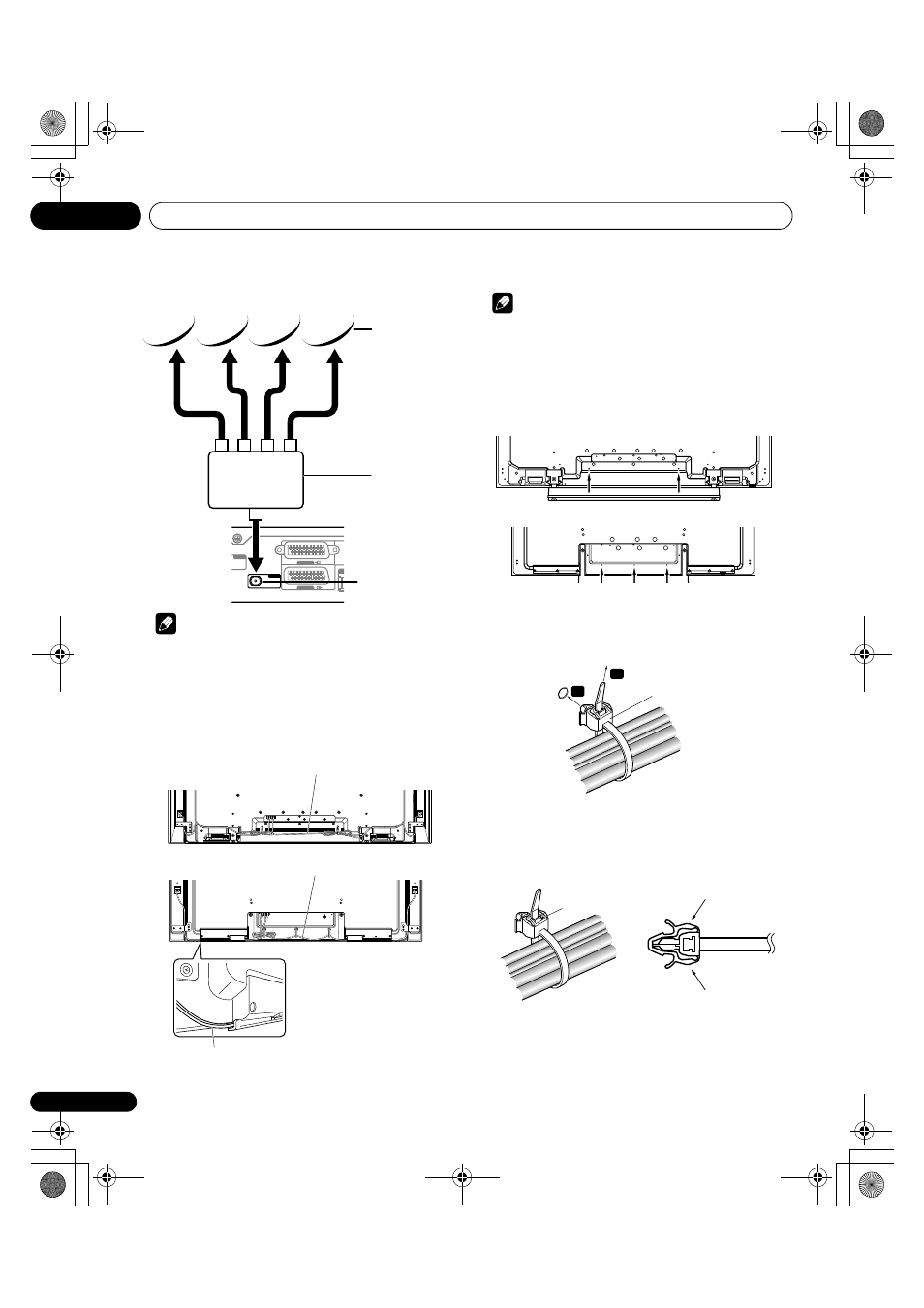

Fissaggio dei morsetti dei cavi all’unità principale
Per disporre opportunamente i cavi di connessione, utilizzate i
morsetti dei cavi. La figure che seguono illustrano la posizione dei
fori sul lato posteriore del display.
Fissaggio e rimozione dei morsetti dei cavi
Infilate la banda del morsetto nell’apposito fermo [1] e fissate il
cavo/i cavo nel morsetto. Tenendo premute le levette, inserite il
gancio nell’apposito foro [2] sul lato posteriore del display. Tirate la
banda del morsetto per serrarla.
• Accertate che il morsetto del cavo sia saldamente assicurato al
pannello.
Per liberare la banda del morsetto, tirate e trattenete il dispositivo di
chiusura.
Per rimuovere il morsetto del cavo, tenete premute le levette ed
estraetela dal foro.
SAT
ANT
LA
INPUT 3
INPUT 1
Utilizzo del commutatore DiSEqC
Terminale di
ingresso
SAT (Satellite)
Antenna satellite
SW (DiSEqC)
Cavo altoparlante
(KRP-600P)
(KRP-500P)
Cavo altoparlante
La scanalatura nella parte
inferiore è riservata ai cavi
dell’altoparlante.
Non inserire il cavo del sensore
del colore nella scanalatura.
Cavo altoparlante
(KRP-600P)
(KRP-500P)
1
2
Morsetto del cavo
Dispositivo di
chiusura
Levetta
Levetta
