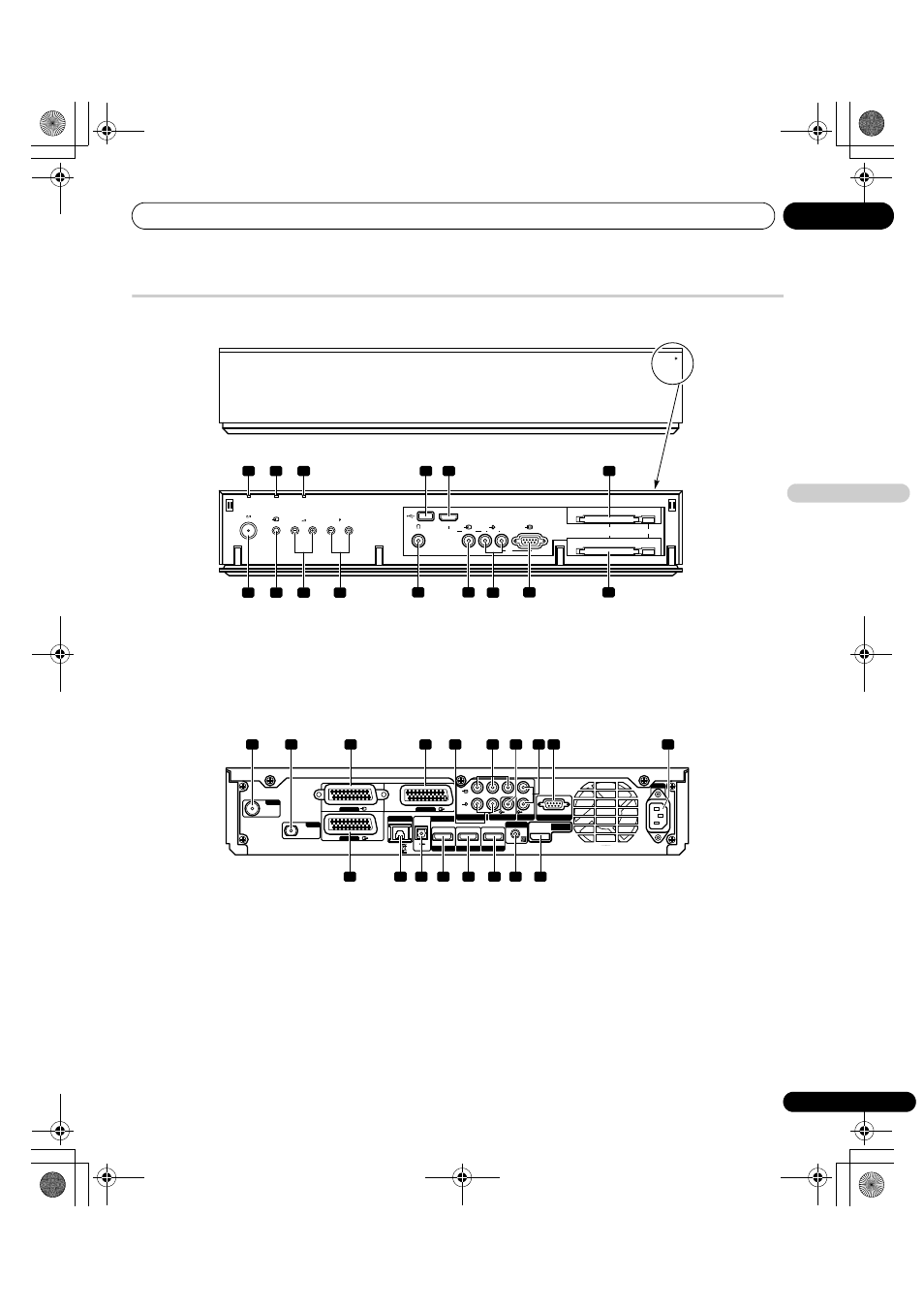

Media Receiver
(Parte frontal)
1
Indicador de encendido ON
2
Indicador STANDBY
3
Indicador TIMER
4
Puerto USB
5
Terminal INPUT 5 (HDMI)
6
Ranura COMMON INTERFACE 2 SATELLITE
7
Botón STANDBY/ON
8
Botón INPUT
9
Botones VOLUME Más/Menos
10 Botones CHANNEL Más/Menos
11 Terminal de salida PHONES
12 Terminal INPUT 5 (Vídeo)
13 Terminales INPUT 5/PC INPUT (Audio)
14 Terminal PC INPUT (RGB analógico)
15 Ranura COMMON INTERFACE 1 TERRESTRIAL
(Parte trasera)
1
Terminal de entrada ANT (antena)
2
Terminal de entrada SAT (Satélite)
3
Terminal INPUT 1 (SCART)
4
Terminal INPUT 2 (SCART)
5
Terminales INPUT 2 (Audio)
6
Terminales INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
7
Terminal SUB WOOFER OUT
8
Terminales AUDIO OUT
9
Terminal RS-232C (SERVICE ONLY (SÓLO PARA LABORES DE
SERVICIO)) (se utiliza para la configuración de fábrica)
10 Terminal AC IN
11 Terminal INPUT 3 (SCART)
12 Puerto LAN (10/100)
13 Terminal DIGITAL OUT (OPTICAL)
14 Terminal INPUT 1 (HDMI)
15 Terminal INPUT 3 (HDMI)
16 Terminal INPUT 4 (HDMI)
17 Terminal CONTROL OUT
18 Terminal SYSTEM CABLE
