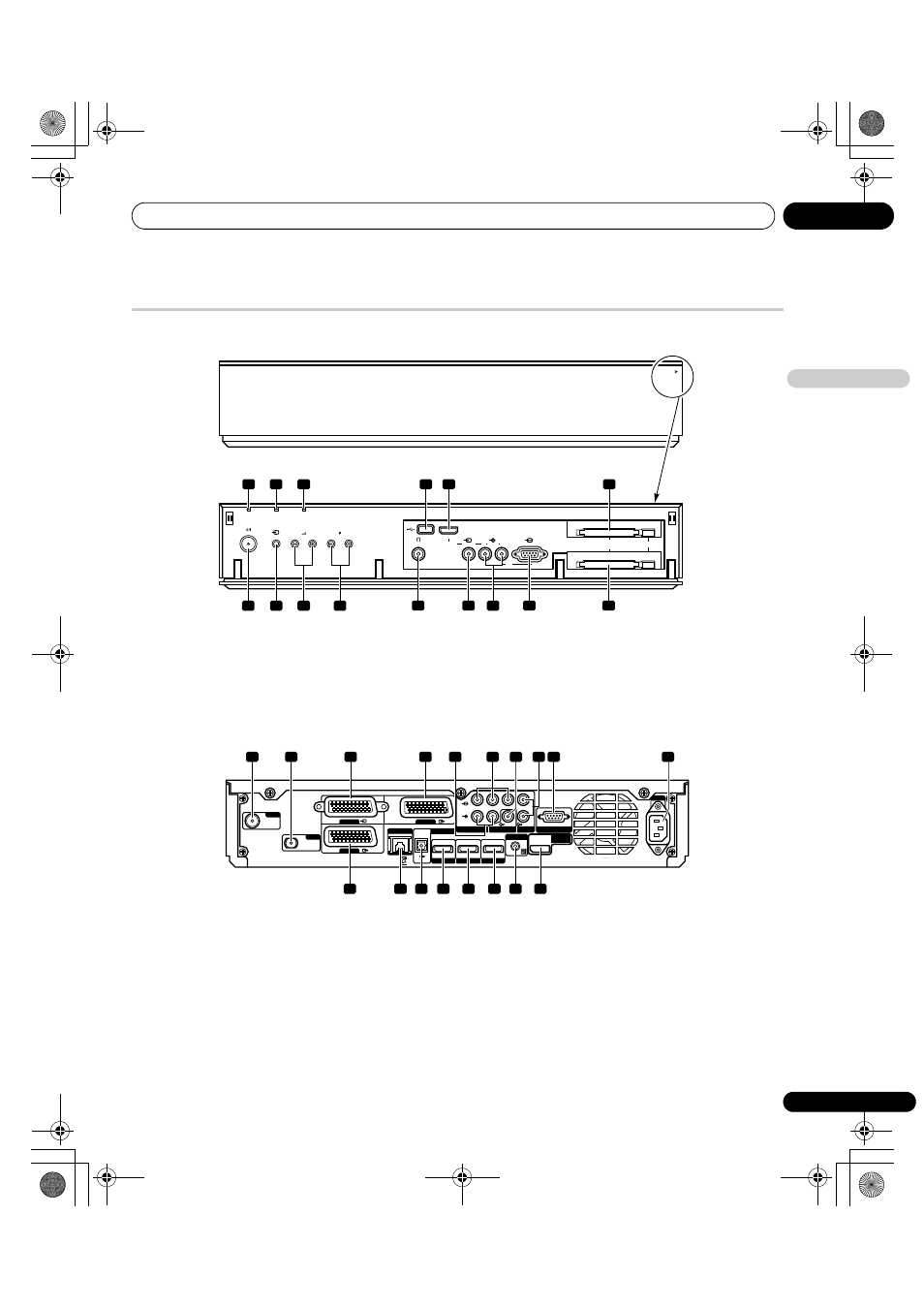

Benaming van de onderdelen
04
13
Du
Nede
rlands
Media Receiver
(Voor)
1
ON (Aan) indicator
2
STANDBY indicator
3
TIMER indicator
4
USB poort
5
INPUT 5 aansluiting (HDMI)
6
COMMON INTERFACE 2 SATELLITE sleuf
7
STANDBY/ON toets
8
INPUT toets
9
VOLUME hoger/lager toetsen
10 CHANNEL hoger/lager toetsen
11 PHONES uitgangsaansluiting
12 INPUT 5 aansluiting (Video)
13 INPUT 5/PC INPUT aansluitingen (Audio)
14 PC INPUT aansluiting (Analoog RGB)
15 COMMON INTERFACE 1 TERRESTRIAL sleuf
(Achter)
1
ANT (antenne) ingangsaansluiting
2
SAT (satelliet) ingangsaansluiting
3
INPUT 1 aansluiting (SCART)
4
INPUT 2 aansluiting (SCART)
5
INPUT 2 aansluitingen (Audio)
6
INPUT 2 aansluitingen (COMPONENT VIDEO: Y, P
B
, P
R
)
7
SUB WOOFER OUT aansluiting
8
AUDIO OUT aansluitingen
9
RS-232C aansluiting (SERVICE ONLY (Alleen voor service))
(wordt in de fabriek gebruikt)
10 AC IN netstroomaansluiting
11 INPUT 3 aansluiting (SCART)
12 LAN (10/100) poort
13 DIGITAL OUT aansluiting (OPTICAL)
14 INPUT 1 aansluiting (HDMI)
15 INPUT 3 aansluiting (HDMI)
16 INPUT 4 aansluiting (HDMI)
17 CONTROL OUT aansluiting
18 SYSTEM CABLE aansluiting
