Benaming van de onderdelen
04
12
Du
Hoofdstuk 4

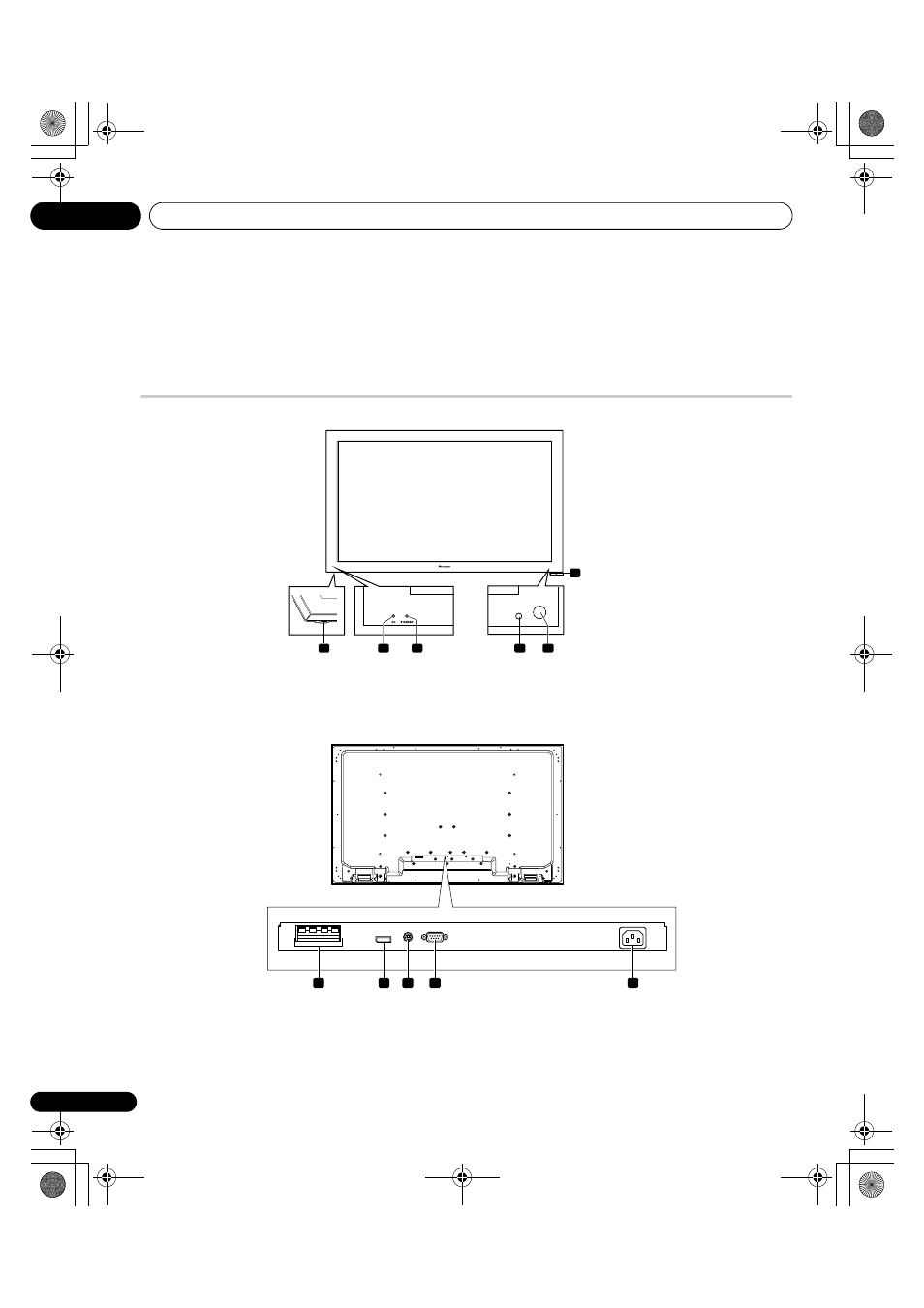

Benaming van de onderdelen
Scherm
(Voor)
1
Hoofdschakelaar (
a)
2
ON (Aan) indicator
3
STANDBY indicator
4
Omgevingslichtsensor
5
Sensor voor de afstandsbediening
6
Kleurensensor
(Achter)
1
SPEAKERS aansluitingen (rechts/links)
• Verbind geen andere apparatuur met de
luidsprekeraansluitingen dan de gespecificeerde luidsprekers.
• Zorg ervoor dat de draden van de luidsprekerkabels niet
ongeïsoleerd bloot liggen bij de aansluitingen. Ongeïsoleerde
bedrading kan leiden tot kortsluiting en storingen of schade
aan het systeem.
2
SYSTEM CABLE aansluiting
3
Aansluiting voor de kleurensensor
4
RS-232C aansluiting (SERVICE ONLY (Alleen voor service))
(wordt in de fabriek gebruikt)
5
AC IN netstroomaansluiting
1
5
4
6
2
3
(KRP-600P)
Onderkant
1
2
3
4
5
(boven)
(KRP-600P)
Gezien vanaf de
onderkant van het
toestel
