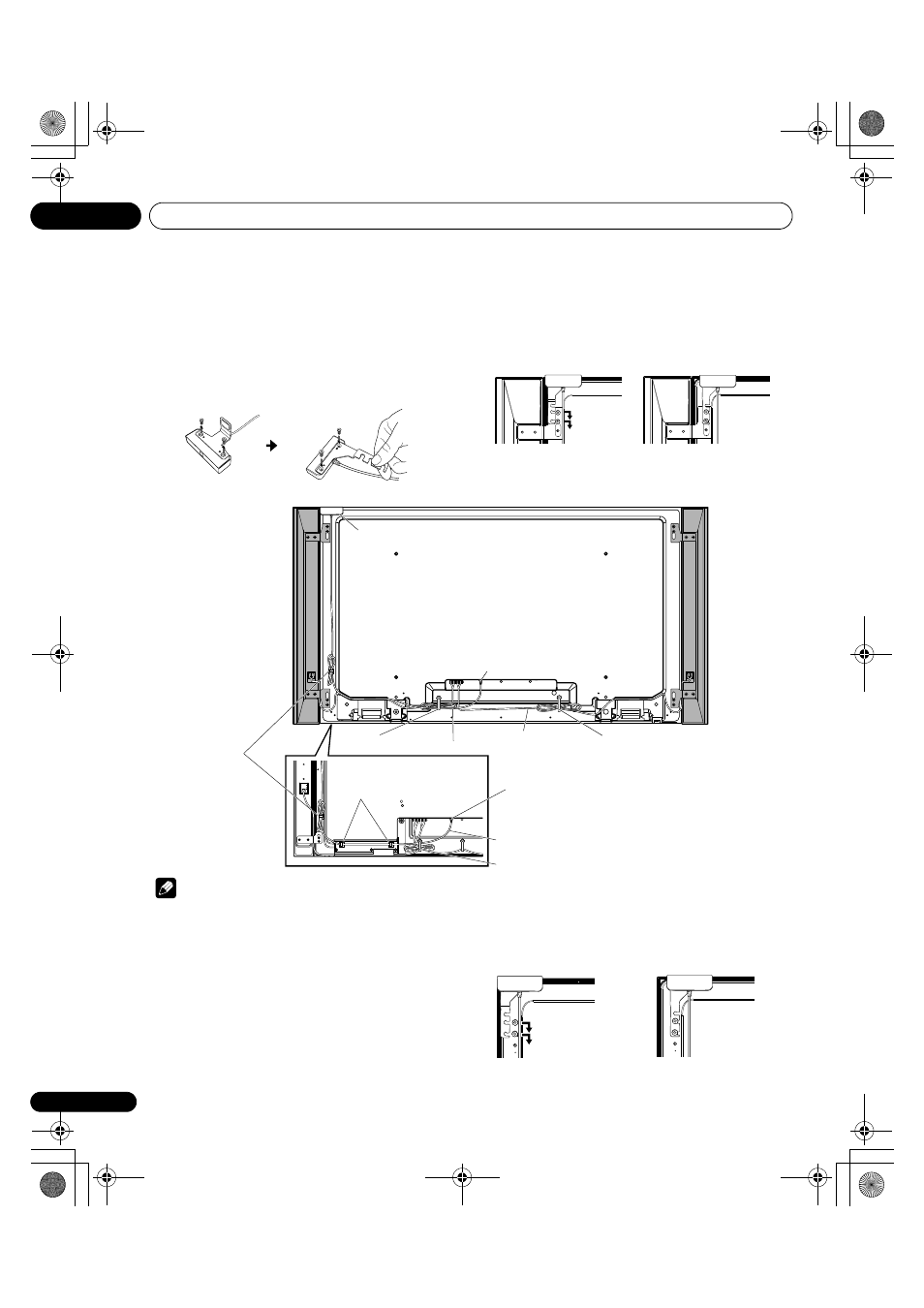

De kleurensensor aan het achterpaneel bevestigen
De manier waarop de kleurensensor aan het achterpaneel
bevestigd moet worden hangt ervan af of het toestel met of zonder
aan de zijkant gemonteerde luidsprekers wordt gebruikt.
(met aan de zijkant gemonteerde luidsprekers)
1
Draai de schroeven uit de kleurensensor en vervang de
bevestigingsbeugel.
Gebruik de verwijderde schroeven om de nieuwe beugel vast te zetten.
2 Draai de bovenste twee (2) schroeven van de
bevestigingsbeugel van de luidspreker een stukje los.
3
Pas de twee sleuven in de bevestigingsbeugel van de
kleurensensor over de schroeven.
Zorg ervoor dat de beugels voor de luidspreker en die voor de
kleurensensor netjes op hun plaats gehouden worden.
4 Draai de schroeven weer vast.
5 Verbind de kabel met de aansluiting voor de kleurensensor in
de bovenste rij aansluitingen aan de achterkant, maar doe de
stekker NIET in het stopcontact.
Opmerking
• Draai de schroeven onderaan het paneel niet los. Bij bevestiging aan het achterpaneel zal de sensor naar boven wijzen.
• Als de kleurensensor niet goed werkt wanneer deze aan het achterpaneel bevestigd is, dient u de sensor aan het voorpaneel vast te maken.
• Gebruik de meegeleverde schroeven niet wanneer u de kleurensensor met behulp van de luidsprekerbeugels vast zet.
• De kleurensensor kan heet worden van de door het toestel afgegeven warmte. Bij gebruik in een omgeving met hoge temperaturen dient
u de kleurensensor aan de onderkant van het voorpaneel te bevestigen.
(zonder aan de zijkant gemonteerde luidsprekers)
1
Draai de schroeven uit de kleurensensor en vervang de
bevestigingsbeugel.
Gebruik de verwijderde schroeven om de nieuwe beugel vast te zetten.
2
Draai de met de kleurensensor meegeleverde schroeven
handvast in de schroefgaten voor de luidsprekers.
3
Pas de twee sleuven in de bevestigingsbeugel van de
kleurensensor over de schroeven.
Zorg ervoor dat de beugel netjes op zijn plaats blijft.
4
Draai de schroeven weer vast.
5 Verbind de kabel met de aansluiting voor de kleurensensor in
de bovenste rij aansluitingen aan de achterkant, maar doe de
stekker NIET in het stopcontact.
(Beugel)
Kleurensensorkabel Kabelklem
Aansluiting voor de
kleurensensor (boven)
Kabelklem
Kleurensensor
Luidsprekerkabel Kabelgeleider
(meegeleverd met
de kleurensensor)
Kabelgeleider (meegeleverd
met de flat screen TV)
(KRP-600P)
Aansluiting voor de
kleurensensor (boven)
Kleurensensorkabel
Kabelklem
(KRP-500P)
