Preparazione
05
21
It
Ita
lia
no
Nota
• Nel convogliare e fissare i cavi, evitate di schiacciarli o di creare
punti di pressione.
• Più a lungo una fascetta rimane in posizione, maggiori sono le
possibilità di deterioramento. Le fascette vecchie sono più
soggette a danneggiamento quando vengono rimosse, e
potrebbero non essere più utilizzabili.
• Usare i morsetti dei cavi secondo necessità.
• Fate attenzione a non sottoporre i cavi di collegamento a
sollecitazioni.

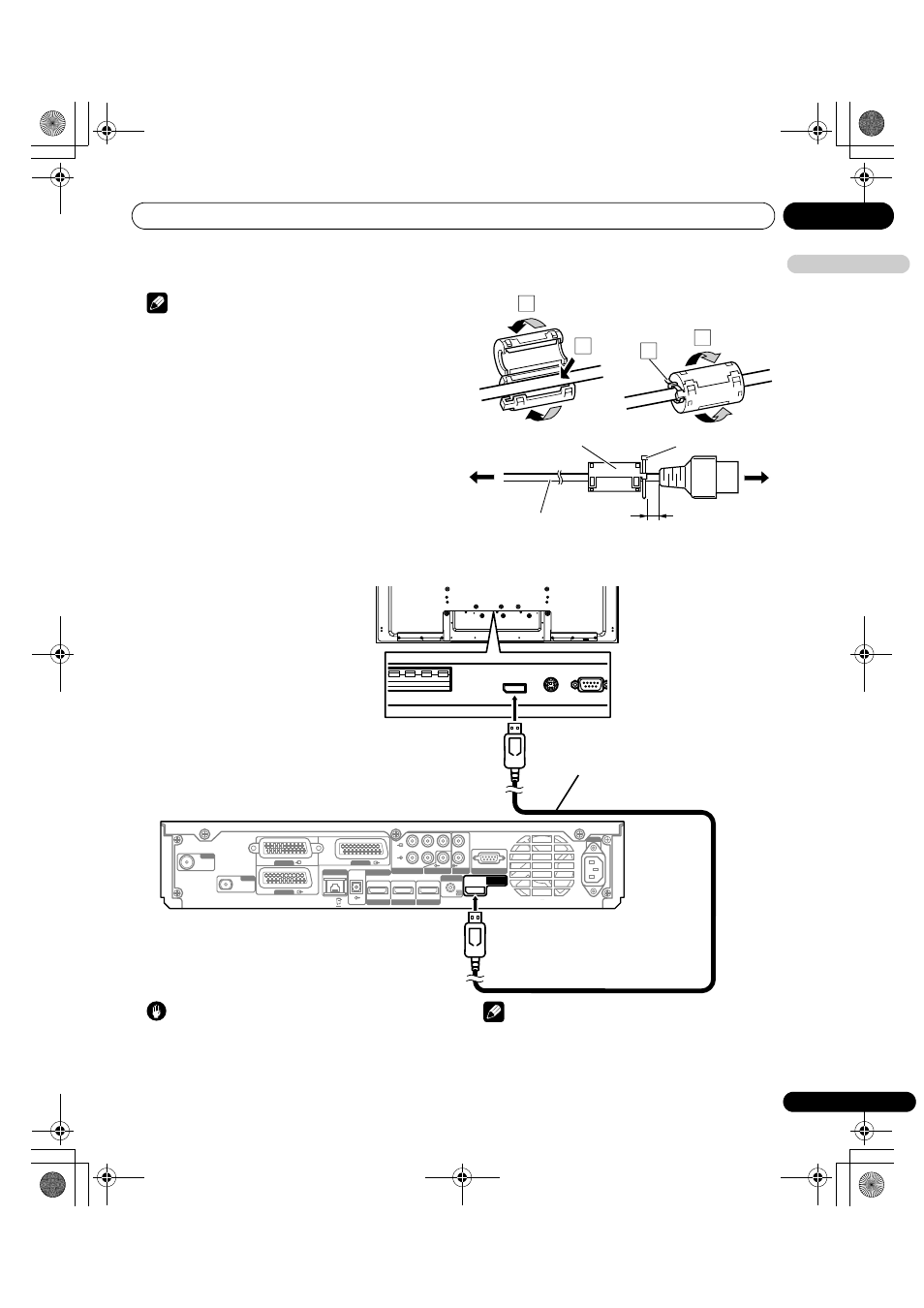

Installazione del nucleo di ferrite
Installate il nucleo di ferrite fornito alle estremità dei cavi di
alimentazione del display e del ricevitore multimediale, nel modo
indicato nella figura. Per impedire che il nucleo di ferrite scivoli
lungo il cavo fate uso della fascetta, anch’essa fornita in dotazione.
Non eseguendo questa operazione, il TV flat-screen non sarà
conforme agli standard CE obbligatori.
Attenzione
• Non utilizzate il cavo di sistema per collegare al TV flat-screen
altre apparecchiature.
Nota
• Il cavo di sistema è dotato degli stessi terminali su entrambe le
estremità.
• Non collegare un cavo HDMI al terminale SYSTEM CABLE.
• Quando si rimuove il cavo di sistema, tenere premuta la
linguetta presente sul connettore per consentirne il rilascio.
1
2
3
4
Nucleo di ferrite
Alla presa di
alimentazione
Cavo di
alimentazione CA
Quanto più vicino
possibile
Fascetta fermacavi
Al display e al
ricevitore
multimediale
AC IN
SERVICE ONLY
SAT
ANT
AUDIO OUT
SUB WOOFER OUT
INPUT 2
L
L
R
AUDIO
P
R
COMPONENT VIDEO
P
B
Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OUT
INPUT 2
Connessione del cavo di sistema al ricevitore multimediale
Connessione del cavo di sistema al display
Ricevitore multimediale (posteriore)
Cavo di sistema
Display (posteriore)
Connessione del cavo di sistema
