Preparación 05
20
Sp
Nota
• No haga las siguientes conexiones:
– utilizando dos o más interruptores
– conectando el Media Receiver y la antena a través de un
decodificador STB
– utilizando una antena motorizada

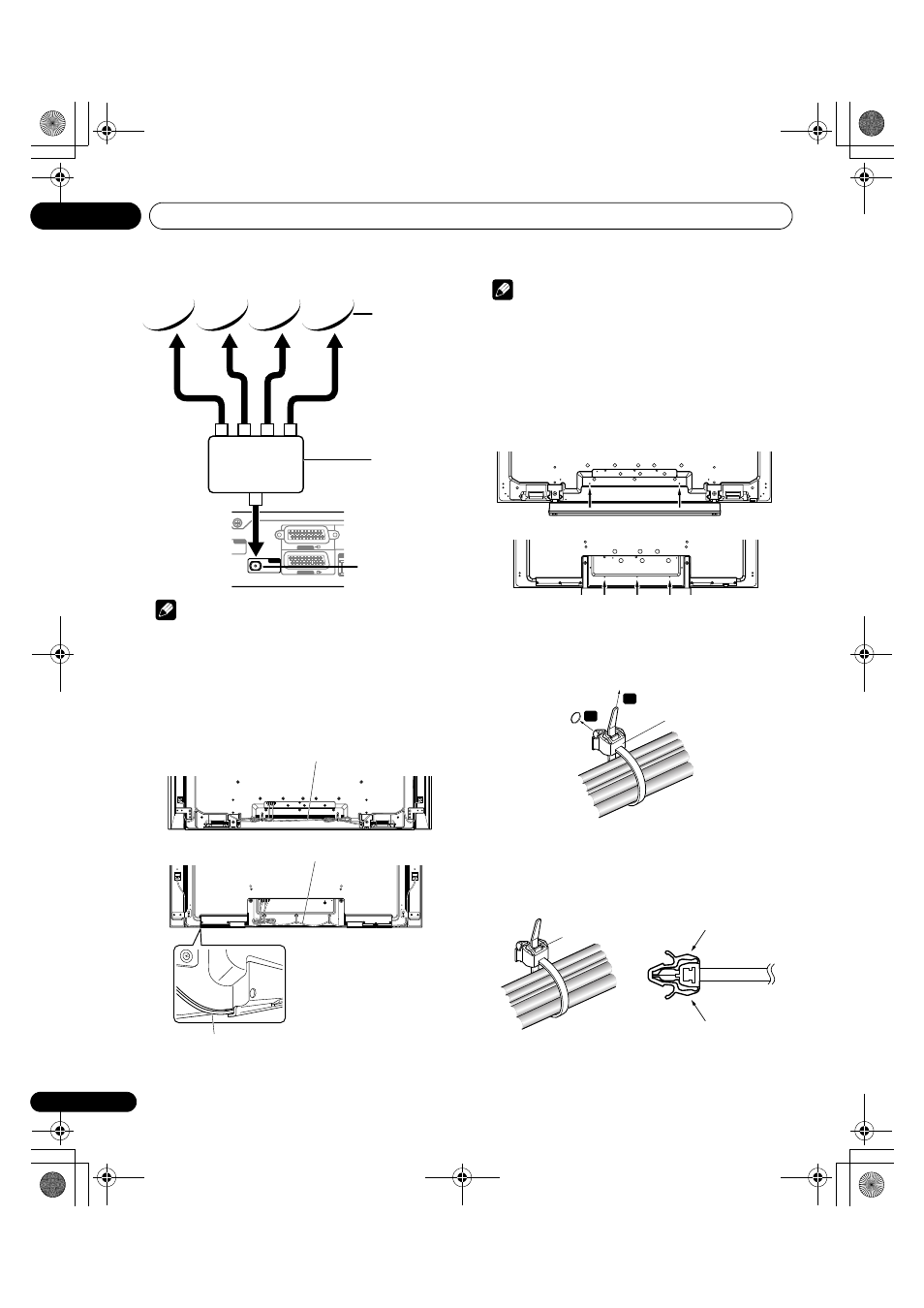

Encaminamiento de los cables
Cuando se montan los altavoces en el panel de pantalla plana:
Nota
• Utilice las abrazaderas para cables suministradas como sea
necesario.
• Cuando ordene los cables de altavoz, asegúrese de atarlos en
un fardo de modo que no queden sujetos a ninguna presión.
Fijación de las abrazaderas para cables a la
unidad principal
Utilice las abrazaderas para cables como sea necesario para
encaminar los cables de conexión. Los diagramas que aparecen a
continuación muestran la ubicación de los agujeros en la parte
trasera de la pantalla.
(KRP-600P)
(KRP-500P)
Fijación y extracción de una abrazadera para cables
Pase la banda de la abrazadera a través del sujetador [1] y enfarde
el(los) cable(s) en la abrazadera para cables. Presione y sostenga
las palancas y, a continuación, inserte el gancho en un agujero
apropiado [2] en la parte trasera de la pantalla. Tire de la banda de
la abrazadera para bloquear.
• Asegúrese de que la abrazadera para cables esté firmemente
asentada en el panel.
Para extraer la banda de la abrazadera, tire y sostenga el pestillo
para soltar la banda.
Para extraer la abrazadera para cables, presione y sostenga las
palancas y, a continuación, tírela del agujero.
SAT
ANT
LA
INPUT 3
INPUT 1
Utilizando interruptor DiSEqC
Terminal de
entrada
SAT (Satélite)
Antena de
satélite
SW (DiSEqC)
Cable de altavoz (KRP-600P)
(KRP-500P) Cable de altavoz
La muesca de la parte inferior
está destinada a los cables del
altavoz.
No inserte en este hueco el
cable del sensor de color.
Cable de altavoz
1
2
Abrazadera
para cables
Pestillo
Palanca
Palanca
