Preparazione 05
18
It

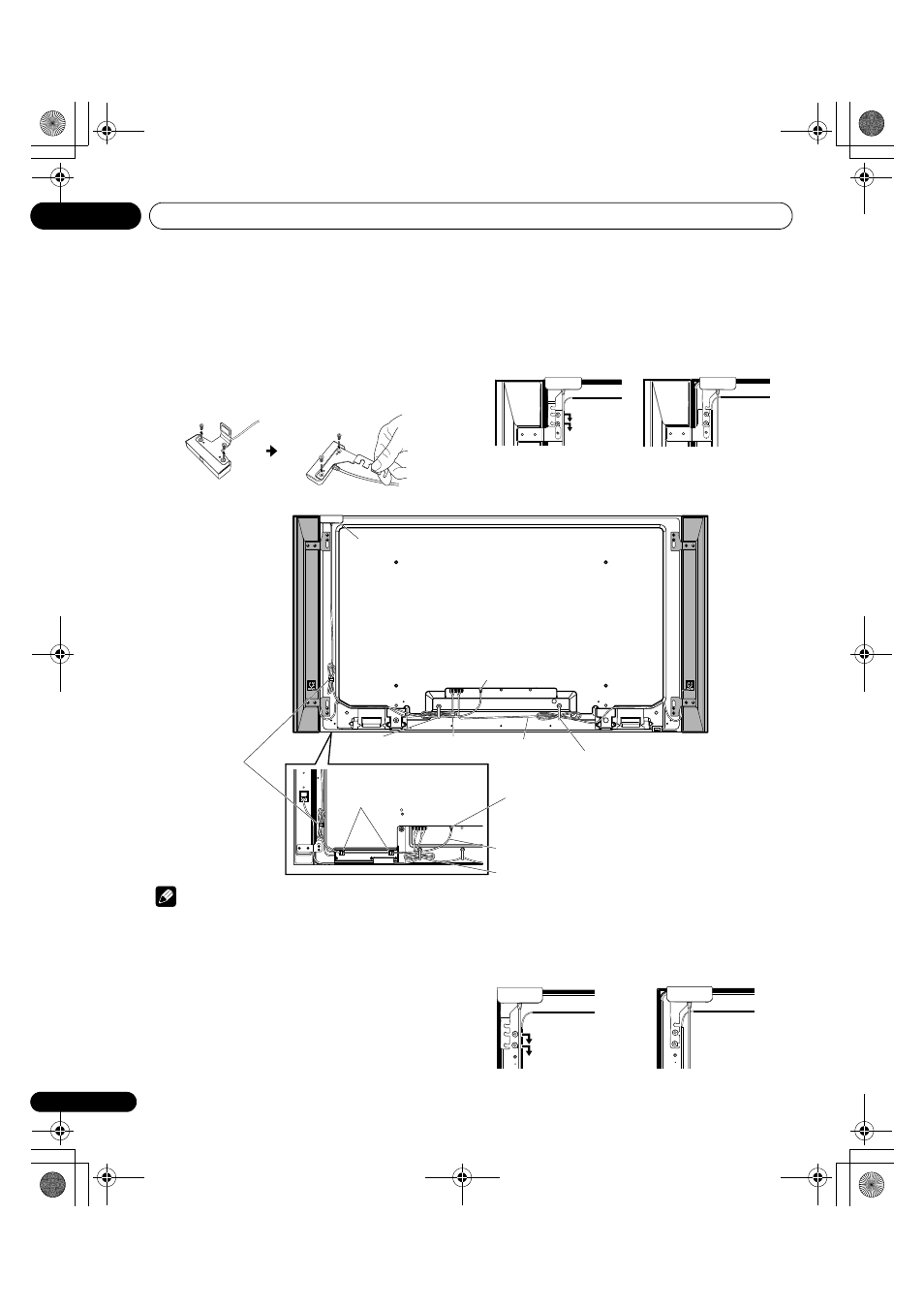

Montare il sensore del colore sul pannello
posteriore
I metodi per fissare il sensore del colore al pannello posteriore variano a
seconda che sul pannello siano presenti o meno gli altoparlanti laterali.
(Quando sono presenti gli altoparlanti laterali)
1
Rimuovere le viti del sensore del colore, quindi sostituire il
supporto.
Riutilizzare le viti rimosse al passo precedente.
2 Allentare le due (2) viti superiori del supporto
dell’altoparlante.
3
Posizionare le scanalature inferiori del supporto del sensore
del colore in corrispondenza delle viti.
Regolare la posizione del supporto del sensore del colore /
altoparlante affinché sia nella posizione giusta.
4 Stringere le viti.
5 Collegare il cavo al terminale del sensore del colore sulla parte
posteriore superiore ma NON inserirlo nella presa di
alimentazione.
Nota
• Non allentare le viti nella parte inferiore del pannello. Quando è fissato nella parte posteriore del pannello, la finestra del sensore è rivolta in alto.
• Se il sensore del colore è collegato al pannello posteriore e non funziona correttamente, montarlo sul pannello anteriore.
• Quando si monta il sensore del colore adoperando i supporti degli altoparlanti non bisogna adoperare le viti fornite.
• Il sensore del colore può riscaldarsi a causa del calore emesso dal pannello. Quando si adopera display in un ambiente surriscaldato, il
sensore del colore deve essere montato nella parte inferiore del pannello anteriore.
(Quando non sono presenti gli altoparlanti laterali)
1 Rimuovere le viti del sensore del colore, quindi sostituire il
supporto.
Riutilizzare le viti rimosse al passo precedente.
2
Stringere con le dita le viti del il sensore del colore fornite,
posizionandole nei fori degli altoparlanti.
3
Posizionare le scanalature inferiori del supporto del sensore
del colore in corrispondenza delle viti.
Regolare la posizione del supporto affinché sia nella posizione giusta.
4
Stringere le viti.
5 Collegare il cavo al terminale del sensore del colore sulla parte
posteriore superiore ma NON inserirlo nella presa di alimentazione.
(Supporto)
Cavo del sensore
del colore
Morsetto
del cavo
Terminale del sensore del
colore (lato superiore)
Morsetto del cavo
Sensore del colore
Cavo
altoparlante
Guida per il cavo
(fornita con il
sensore del colore)
Guida per il cavo (fornita con
il TV flat-screen)
(KRP-600P)
Terminale del sensore del
colore (lato superiore)
Cavo del sensore del colore
Morsetto del cavo
(KRP-500P)
