Voorbereiding
05
20
Du
Opmerking
• Maak in geen geval de volgende verbindingen:
– met twee of meer schakelkastjes
– de Media Receiver en de antenne aansluiten via een STB (Set
Top Box; ‘kastje op de tv’; ontvanger of decoder)
– Gebruiken van een gemotoriseerde antenne

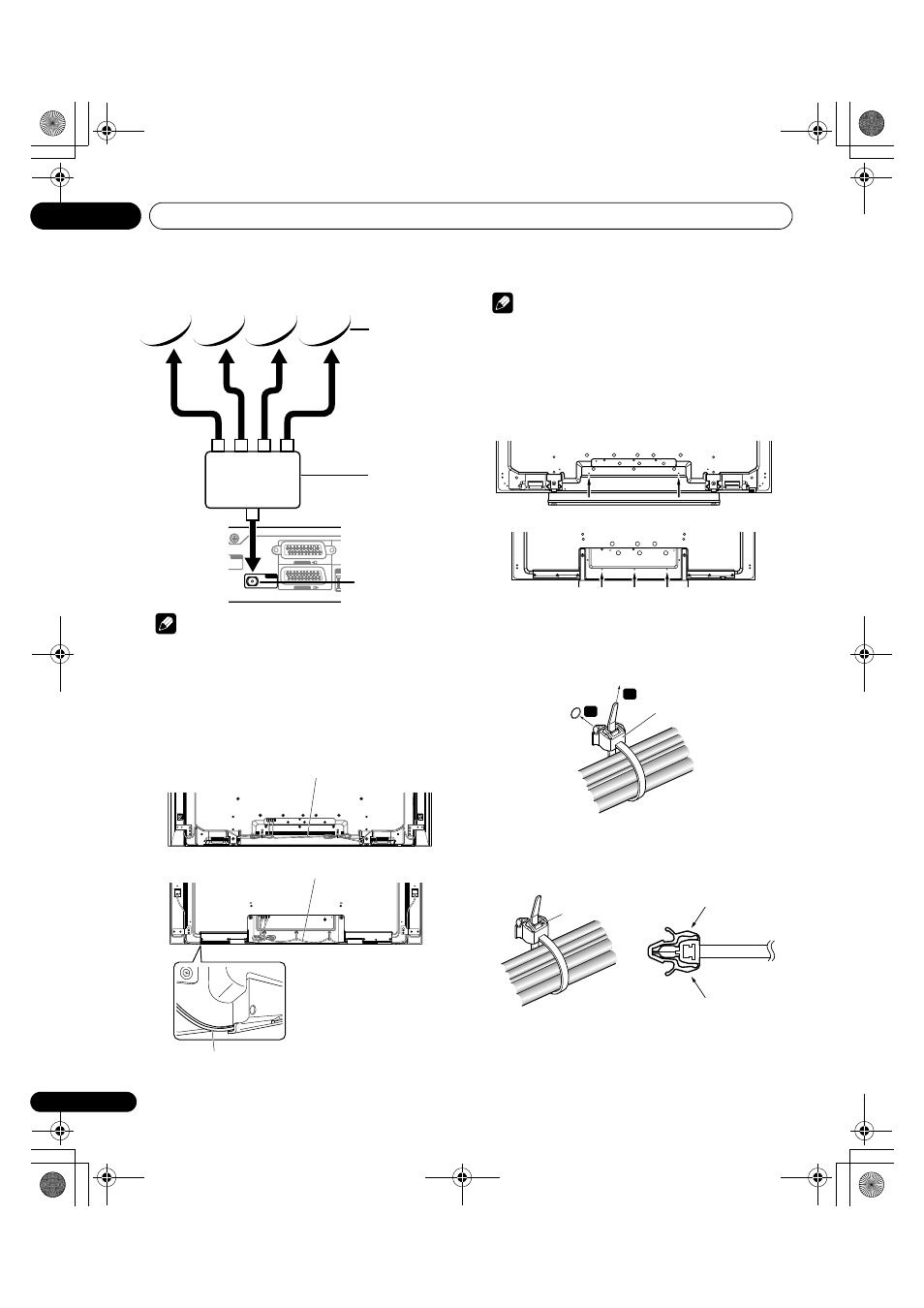

Leggen van de bedrading
Wanneer de luidspreker aan het beeldscherm is bevestigd:
Opmerking
• Gebruik de meegeleverde kabelklemmen indien nodig.
• Wanneer u de bedrading legt, dient u deze zo samen te
bundelen dat geen van de draden strak komt te staan.
Bevestigen van de kabelklemmen aan het hoofdtoestel
Gebruik indien nodig de kabelklemmen bij het leggen van de bedrading.
Op de afbeeldingen hieronder kunt u zien waar de bijbehorende
gaatjes zich bevinden aan de achterkant van het beeldscherm.
Bevestigen en verwijderen van een kabelklem
Bundel de kabel(s) samen en haal de lip van de klemband door de
gesp [1] van de kabelklem. Houd de hefboompjes ingedrukt en
steek de weerhaak in één van de geschikte gaatjes [2] in de
achterkant van het beeldscherm. Trek de klemband aan om de klem
te vergrendelen.
• Controleer of de kabelklem stevig aan het toestel bevestigd is.
Om de klemband los te kunnen maken, moet u de vergrendeling
vasthouden.
Om de kabelklem van het toestel te kunnen verwijderen, moet u de
hefboompjes indrukken en de klem uit het gat halen.
SAT
ANT
LA
INPUT 3
INPUT 1
Gebruiken van DiSEqC
Satellietantenne
SW (DiSEqC)
SAT (satelliet)
ingangsaansluiting
Luidsprekerkabel
(KRP-600P)
(KRP-500P)
Luidsprekerkabel
De groef aan de onderkant is
voor de luidsprekerbedrading.
Doe daarom niet de kabel voor
de kleurensensor in de groef.
Luidsprekerkabel
(KRP-600P)
(KRP-500P)
1
2
Kabelklem
Vergrendeling
Hefboom
Hefboom
