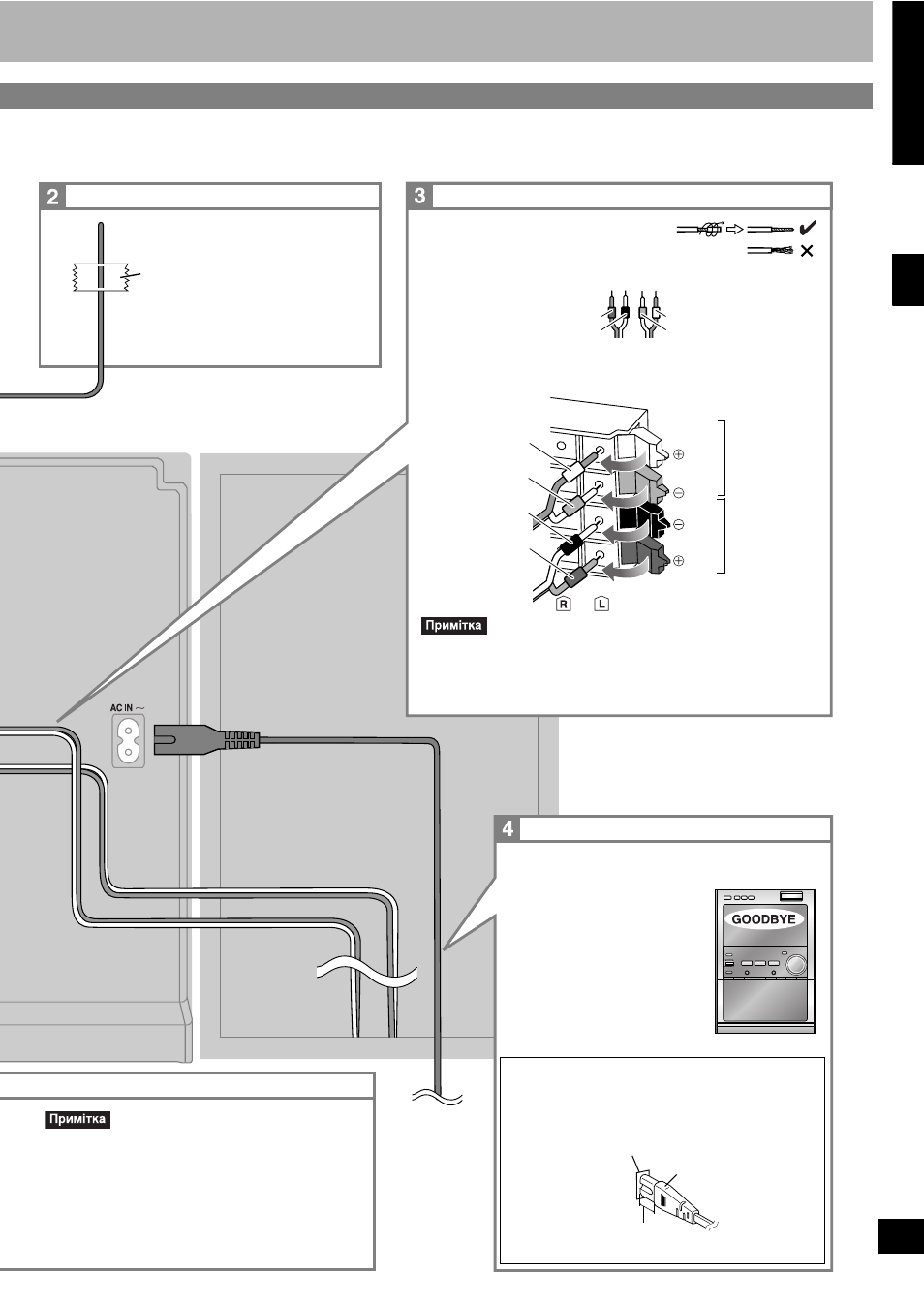

Зафіксуйте другий
кінець антени у місці з
найкращим
прийманням сигналу.
Клейка стрічка
Шнур живлення
До побутової
розетки.
230 В змін.
струм, 50 Гц
Кімнатна антена FM
Підключіть шнур живлення після всіх інших
підключення завершене.
Колонки
• Для зменшення енергоспоживання апарата в режимі
очікування вимкніть функцію огляду.
• При встановленні годинника (⇒ стор. 30)
демонстраційна функція вимикається автоматично.
Відключення шнура живлення.
1 Натисніть клавішу [8].
2 Відключіть після того, як на
дисплеї зникне напис
“GOODBYE”.
• Уникайте замикання позитивного (+) та негативного (–) полюсів
шнура колонок.
Неправильне підключення може призвести до пошкодження
колонок.
Підключення штекера
Навіть при хорошому підключенні штекера, у
залежності від типу гнізда, передня частина штекера
може виступати, як показано на малюнку.
Однак це не перешкоджає використанню апарата.
Штекер
Прибл. 3,5 мм
Гніздо апарата
• Якщо кінці кабелів колонок покриті
вінілом, відокремте та зніміть вініловий
кембрик.
• Зверніть увагу на кольорові позначки на
кінцях шнура.
• З білими позначками підключіть до сірих терміналів.
З синіми, чорними і червоними позначками підключіть до
терміналів того ж кольору.
Білий
Синій
Червоний
Чорний
Чорний
Червоний
HIGH
(для високих
частот)
LOW
(для низьких
частот)
По
ч
а
т
о
к
роб
от
и
Сірий
Синій
Білий
Синій
Чорний
Червоний
