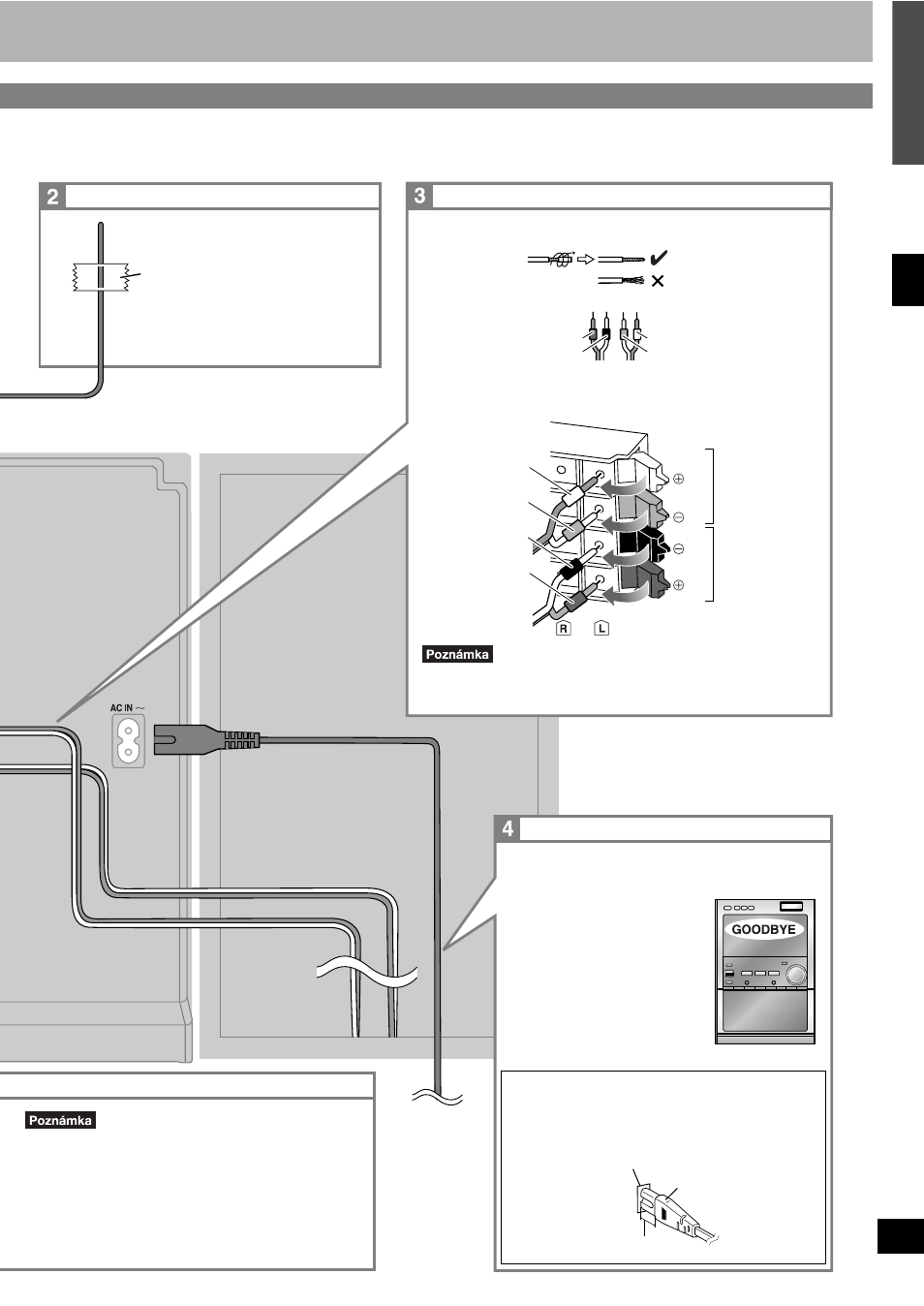

Druhý konec antény
umístěte tam, kde je
nejlepší příjem.
Lepicí páska
Sítový napájecí kabel
Domácí elektrická
napájecí zásuvka
Střídavé,
230 V, 50 Hz
Vnitřní anténa FM
Sít’ový napájecí kabel připojte teprve po připojení
všech ostatních kabelů.
Reproduktory
• Vypnutím funkce DEMO snížíte spotřebu energie v
pohotovostním režimu.
• Nastavíte-li čas (⇒ strana 30), funkce DEMO se vypne
automaticky.
Při odpojování sít’ového
napájecího kabelu:
1 Stiskněte [8].
2 Odpojte přístroj poté, co z
displeje zmizí „GOODBYE“.
• Nikdy nezkratujte kladný (+) a záporný (–) vodič reproduktoru.
Nesprávné připojení může reproduktory poškodit.
Zasunutí konektoru
I když je konektor zasunut správně, podle typu použité
zásuvky může jeho přední část vyčnívat ven způsobem
znázorněným na obrázku.
I v takovém případě je možné přístroj používat.
Konektor
Zásuvka přístroje
Přibližně 3,5 mm
• Mají-li kabely reproduktoru vinylové izolace, pootočte koncem
vinylové izolace a stáhněte ji.
• Zkontrolujte barvy označení na koncích vodičů.
• Bíle označené konce vodičů připojte k šedivým svorkám.
Modře, černě a červeně označené konce vodičů připojte ke svorkám
odpovídajících barev.
Bílá
Modrá
Červená
Černá
Šedá
Modrá
Černá
Červená
Červená
Černá
Modrá
Bílá
HIGH
(pro vysokou
frekvenci)
LOW
(pro nízkou
frekvenci)
