Пуско-наладочные работы
5
71
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
Электрический монтаж
P

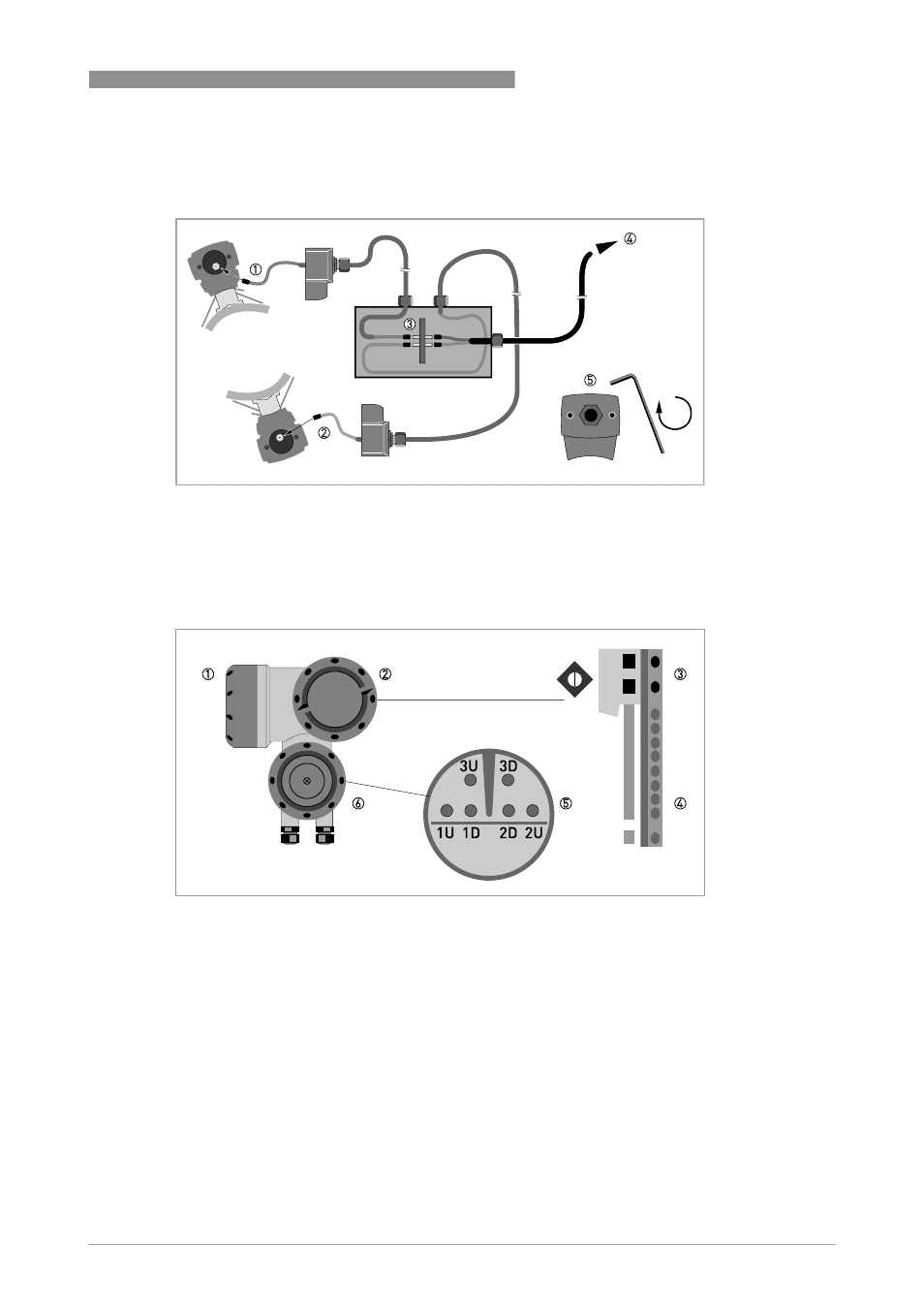

иcyнoк 5-11: Соединения внутри кабельной коробки (версия большого размера)
1 Подключите кабель синего цвета к направляющей "ВВЕРХ".
2 Подключите кабель зеленого цвета к направляющей "ВНИЗ"
3 Выполните соединения внутри кабельной коробки.
4 Кабель к электронному конвертору
5 Для фиксации колпачков поворачивайте винты по часовой стрелке.
P
иcyнoк 5-12: Устройство прибора (полевая версия)
1 Крышка для электронной части
2 Крышка клеммного отсека для источника питания и входов/выходов
3 Кабельный ввод для источника питания
4 Кабельный ввод для входов/выходов
5 Кабельный ввод для измерительного кабеля
6 Крышка клеммного отсека измерительного датчика
