2
Описание прибора
16
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
2.3.4
Электрическое подключение входных и выходных сигналов (на примере базовой
версии)
• A = активный режим; электронный конвертор обеспечивает электропитанием все подключенные
устройства
• P = пассивный режим; для работы подключенных устройств необходим отдельный источник
питания
• N/C = соединительные клеммы не задействованы
P

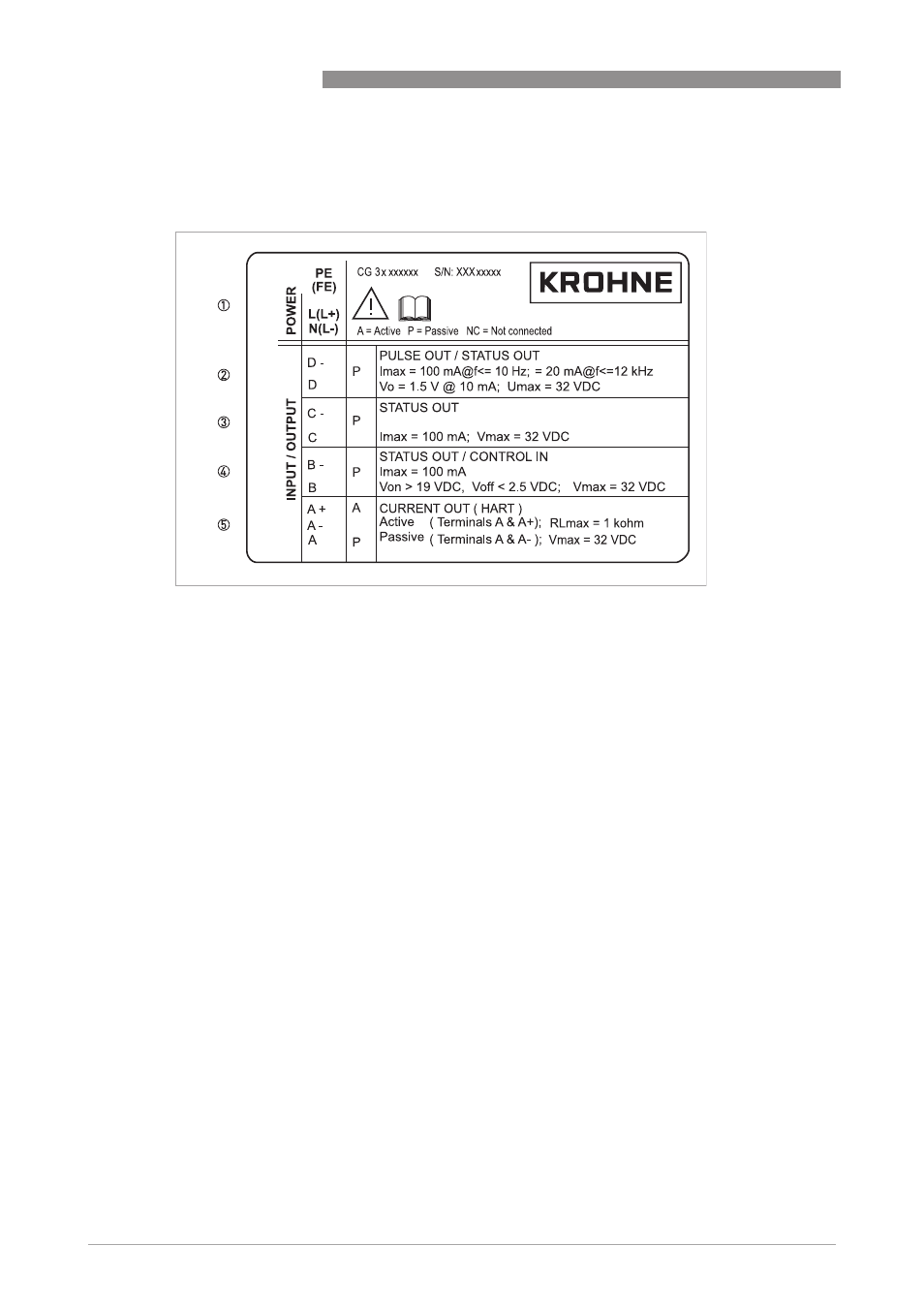

иcyнoк 2-6: Пример шильды прибора с указанием параметров электрических входных и выходных сигналов
1 Клеммы для подключения электропитания (переменный ток: L и N; постоянный ток: L+ и L-; PE для U ≥ 24 В пер. тока; FE для
≤ 24 В пер. и пост. тока)
2 Параметры подключения для соединительных клемм D/D-
3 Параметры подключения для соединительных клемм C/C-
4 Параметры подключения для соединительных клемм B/B-
5 Параметры подключения для соединительных клемм A/A-; cоединительная клемма A+ используется только в базовой версии
