4.2.2 UFC 300 W
Чтобы получить доступ к клеммным отсекам, следует снять крышку 2.
P
иcyнoк 4-1: Устройство прибора (полевая версия)
1 Крышка для электронной части
2 Крышка клеммного отсека для источника питания и входов/выходов
3 Кабельный ввод для источника питания
4 Кабельный ввод для входов/выходов
5 Кабельный ввод для измерительного кабеля
6 Крышка клеммного отсека измерительного датчика
P

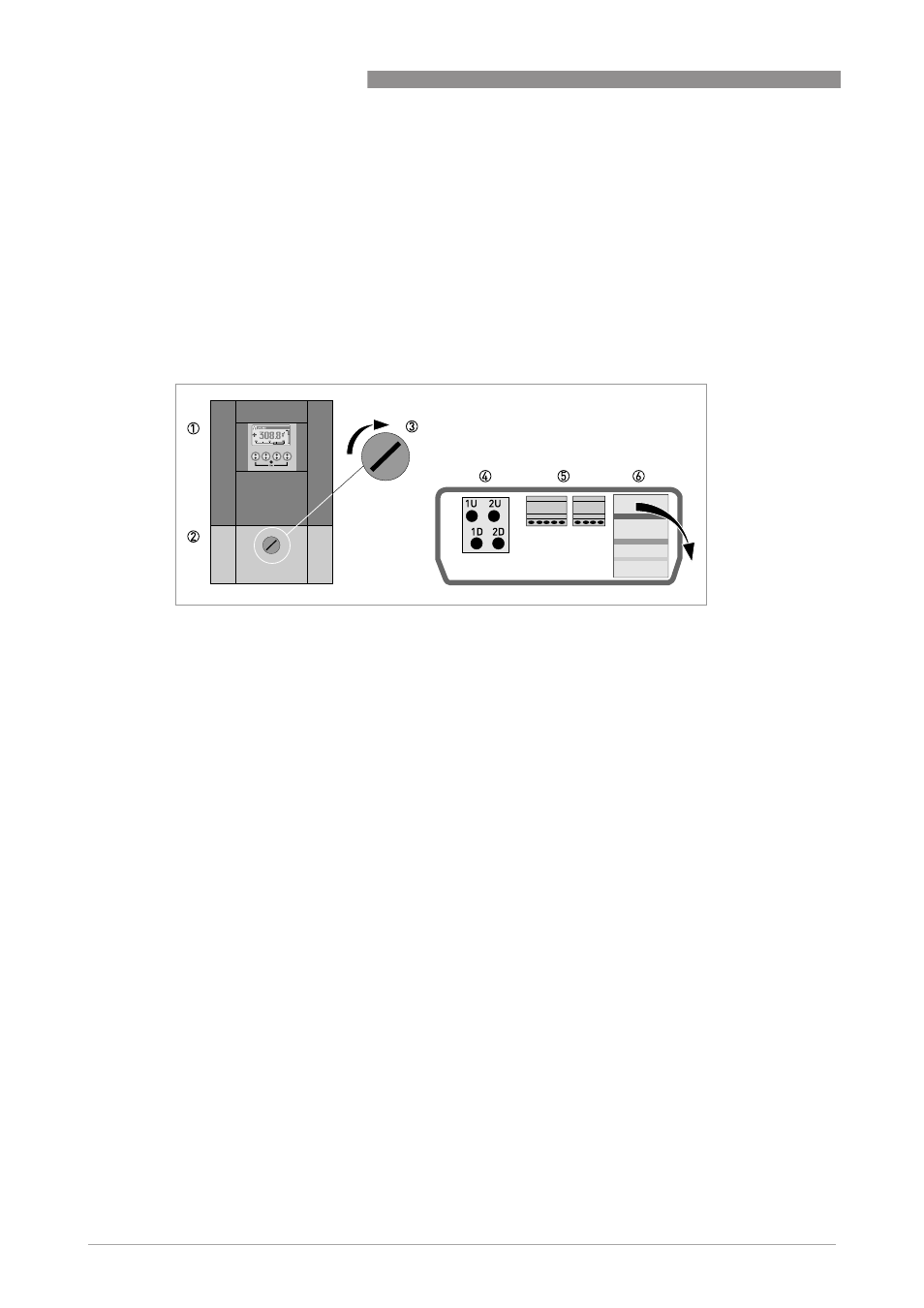

иcyнoк 4-2: Устройство прибора в разнесенной версии
1 Крышка для электронной части
2 Крышка трех отдельных клеммных отсеков для источника питания, подключения датчика и входов/выходов
3 Запирающий винт; чтобы открыть/закрыть крышку 2, поверните на 1/2 оборота влево/вправо
4 Клеммный отсек измерительного датчика
5 Клеммный отсек для входов/выходов
6 Клеммный отсек для источника питания; снимите отдельную защитную крышку с защитой от поражения электрическим током
