5
Пуско-наладочные работы
66
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
Монтаж нижней направляющей в режиме Z
Расположить сенсоры на двух направляющих в соответствии с приведенной ниже
таблицей.
С помощью измерительной рулетки измерьте длину окружности трубы.
Для режима Z нижнюю направляющую необходимо монтировать на трубе с противоположной
стороны. Определить точное положение можно двумя способами :
1.
НАЙТИ ПОЛОЖЕНИЕ С ПОМОЩЬЮ ФИКСИРОВАННОЙ ИСХОДНОЙ ТОЧКИ
Рассчитайте величину половины окружности. Нанесите на трубу установочную линию на 180°.
• Установите нижнюю направляющую таким образом, чтобы сенсор располагался в отмеченном
положении.
2.
ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ С ПОМОЩЬЮ ПРИСПОСОБЛЕНИЯ ДЛЯ УСТАНОВКИ ИЗ
КОМПЛЕКТА ПОСТАВКИ
Рекомендованное расстояние [мм]
Положение сенсора [мм]
100...250
-65
>250
0
P

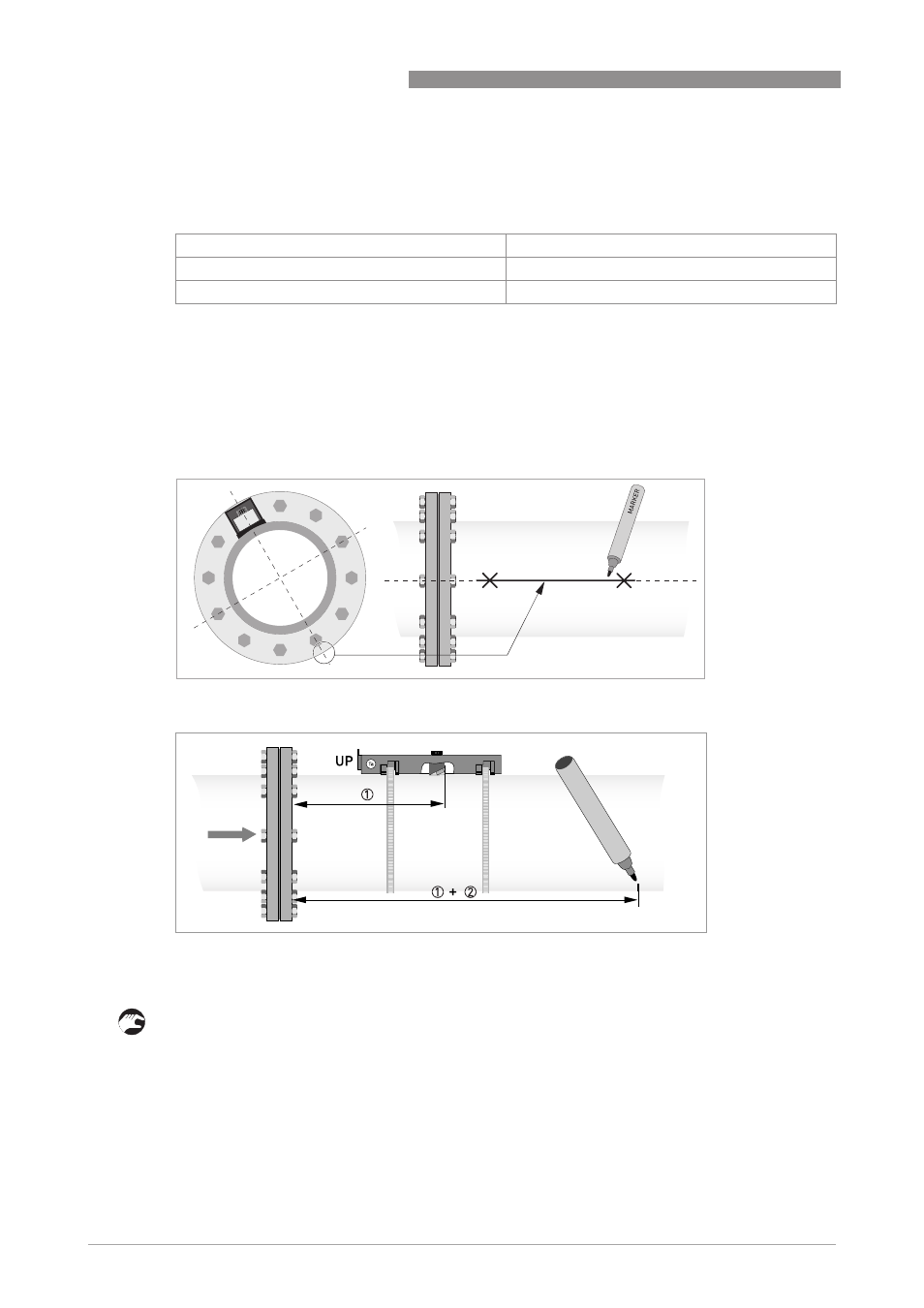

иcyнoк 5-6: Определите противоположное положение с помощью исходной точки
1 Измерьте расстояние между сенсором верхней направляющей и исходной точкой.
2 Прибавьте рекомендованное растояние и отметьте положение на установочной линии.
