3.7
Монтаж конвертора
3.7.1 Монтаж UFC 300 F
Выполните следующие процедуры:
• Выполните монтаж конвертора с монтажной пластиной на стену или вертикальную трубу.
• Учитывайте максимальную допустимую длину сигнального кабеля, равную 30 м / 98,4 футов.
3.7.2
Поворот дисплея в конверторе полевой версии
Дисплей полевой версии конвертора поворачивается с шагом 90°.
1 Открутите крышку дисплея и блока управления прибора.
2 Используя подходящий инструмент, вытяните за проушины два металлических съемника,
расположенные слева и справа от дисплея.
3 Вытяните дисплей между двумя металлическими съемниками и разверните его в необходимое
положение.
4 Установите дисплей, а затем вставьте оба металлических съемника на место.
5 Установите крышку на место и закрутите руками.
Осторожно!
Всегда используйте сигнальный кабель из комплекта поставки. Расстояние между датчиком и
электронным конвертором должно быть минимально возможным.

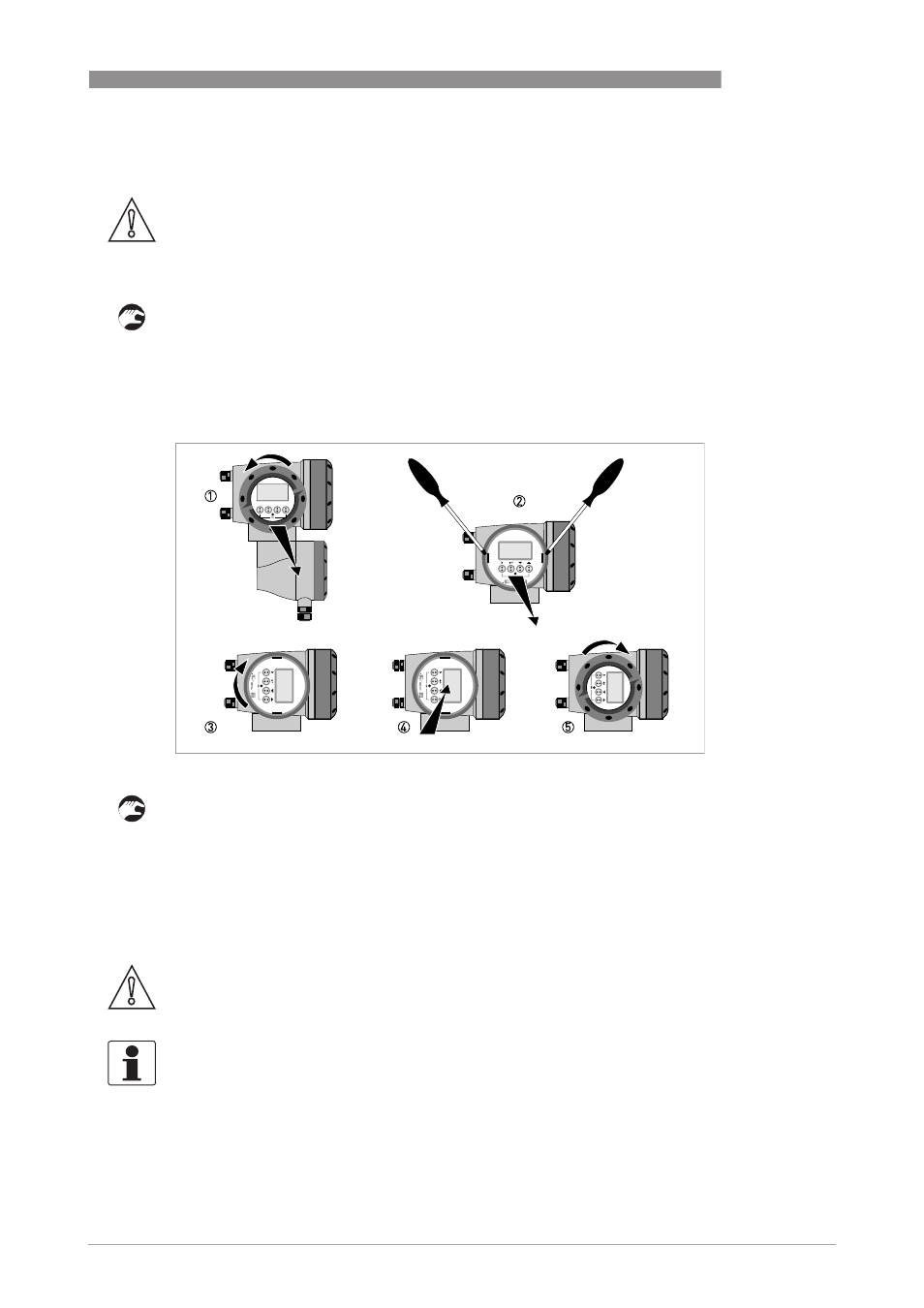

P иcyнoк 3-12: Поворот дисплея в конверторе полевой версии
Осторожно!
Не складывайте и повторно не перекручивайте ленточный кабель.
Информация!
При каждом открытии крышки корпуса надлежит прочистить резьбу и нанести на нее смазку.
Применяйте только смазочные материалы, не содержащие смол и кислот.
Убедитесь в том, что прокладка корпуса установлена корректно, а также проверяйте ее на
наличие загрязнений и повреждений.
