5
Пуско-наладочные работы
64
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
5.4
Монтаж механической части версии большого размера
Монтаж верхней направляющей
Информация!
Для выполнения монтажа версии большого размера потребуется калькулятор, измерительная
рулетка, ручка и бумага.
Осторожно!
Убедитесь в том, что направляющая устанавливается параллельно трубе. Выполните монтаж
фиксаторов и кабельной коробки в соответствии с указаниями ниже.

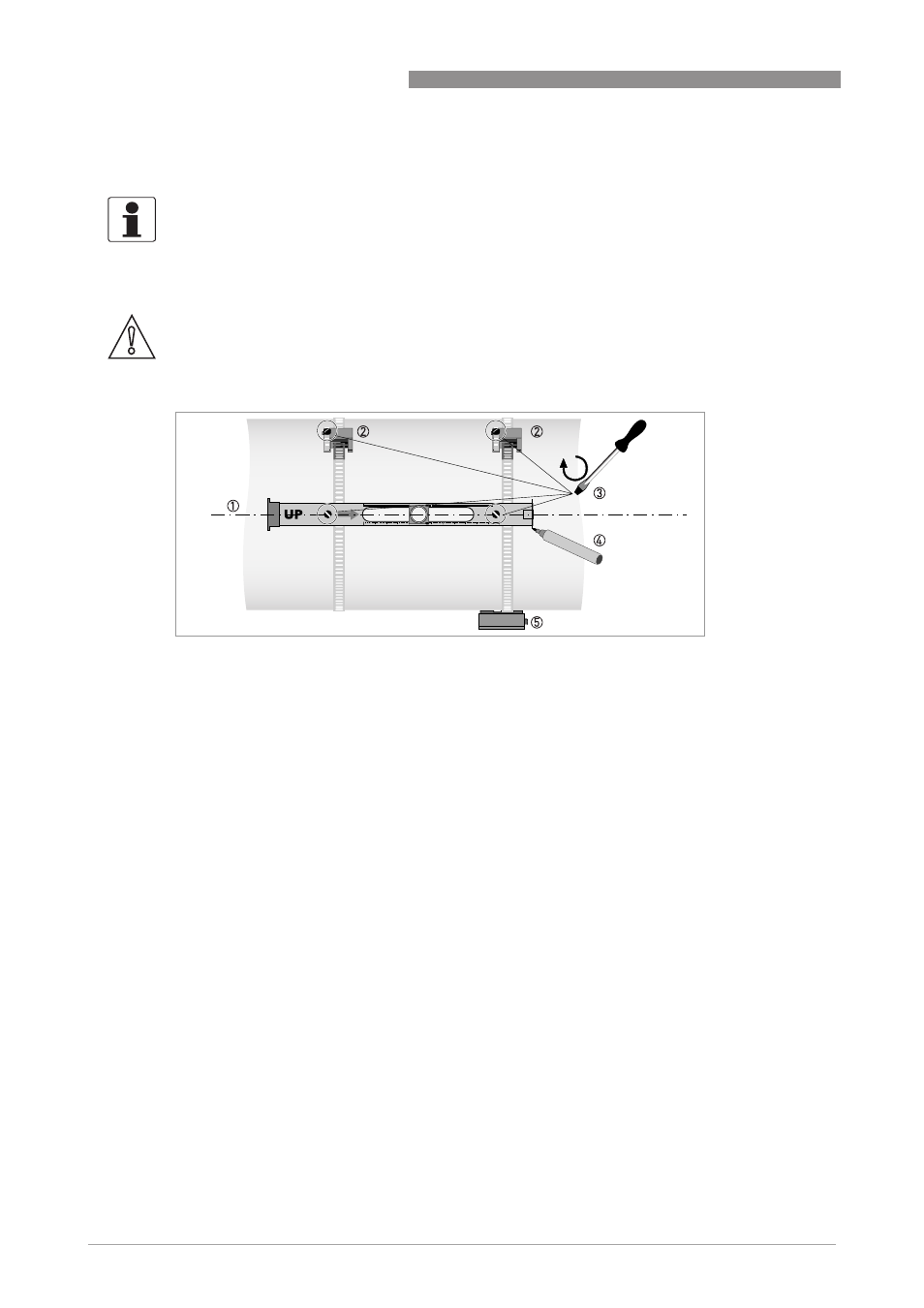

P
иcyнoк 5-4: Монтаж направляющей большого размера
1 Установите верхнюю направляющую параллельно трубе.
2 Фиксаторы
3 Для фиксации поворачивайте винты по часовой стрелке.
4 Отметьте положение.
5 Кабельная коробка
