Пуско-наладочные работы

5

65

OPTISONIC 6300

www.krohne.com

10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru

• Для фиксации поворачивайте винты по часовой стрелке.

P

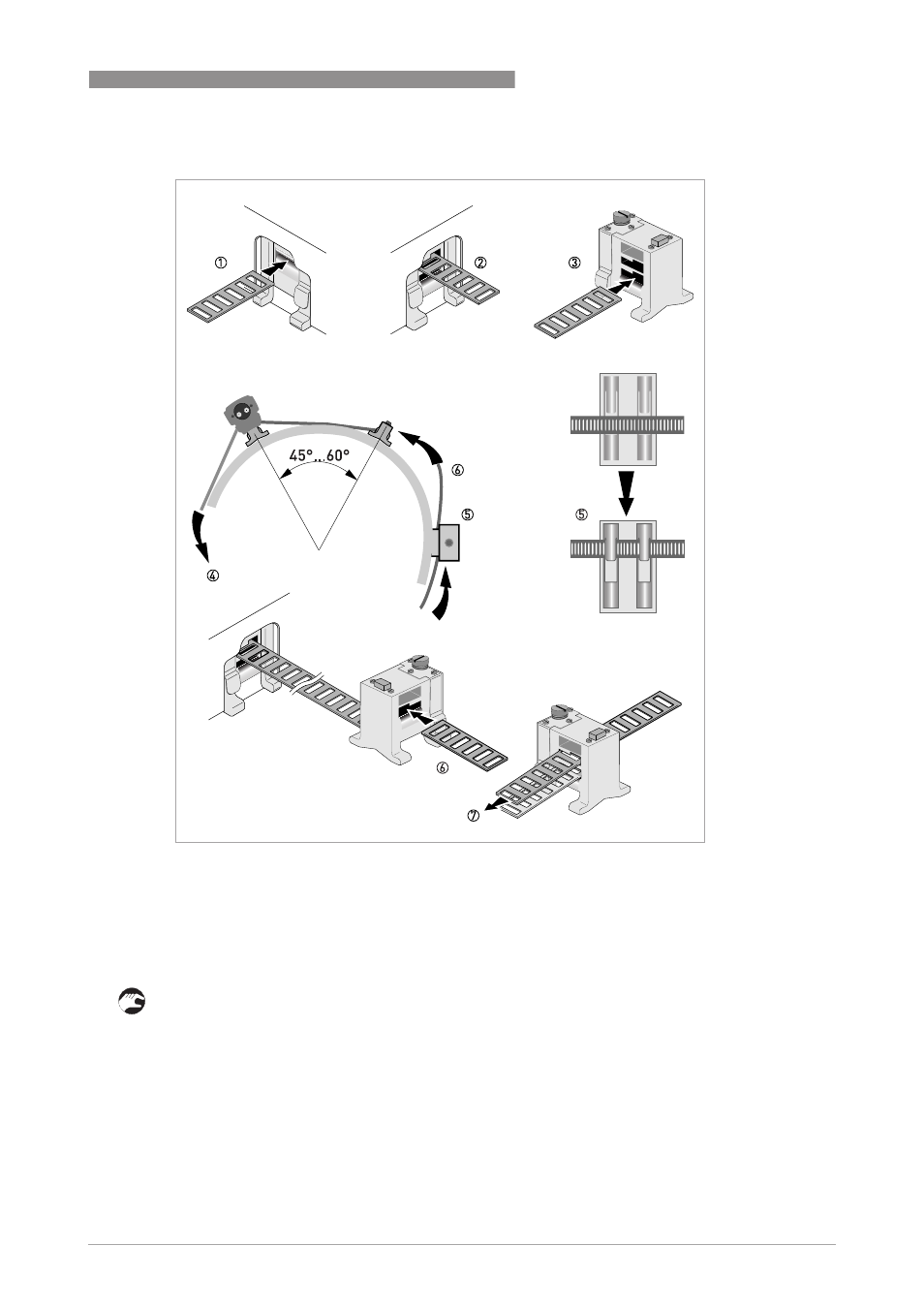

иcyнoк 5-5: Монтаж направляющей версии большого размера

1 Вставьте металлическую ленту в верхнюю прорезь в верхней направляющей.
2 Заверните металлическую ленту покруг трубы (45...60°).
3 Вставьте конец металлической ленты в нижнюю прорезь фиксатора.
4 Заверните другой конец металлической ленты вокруг трубы и подведите его к фиксатору.
5 Установите кабельную коробку (только на металлической ленте вниз по потоку).
6 Вставьте металлическую ленту в верхнюю прорезь фиксатора.
7 Умеренно натяните металлическую направляющую от руки.
