Пуско-наладочные работы
70
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
Монтаж нижней направляющей в режиме V
Для режима V нижнюю направляющую необходимо монтировать на трубе на одной линии с верхней
направляющей. По сравнению с режимом Z монтаж выполняется проще, но требуется свободный
участок трубы большей длины. Режим V допускается для DN450/600...2000 (минимальное значение
зависит от назначения).
P

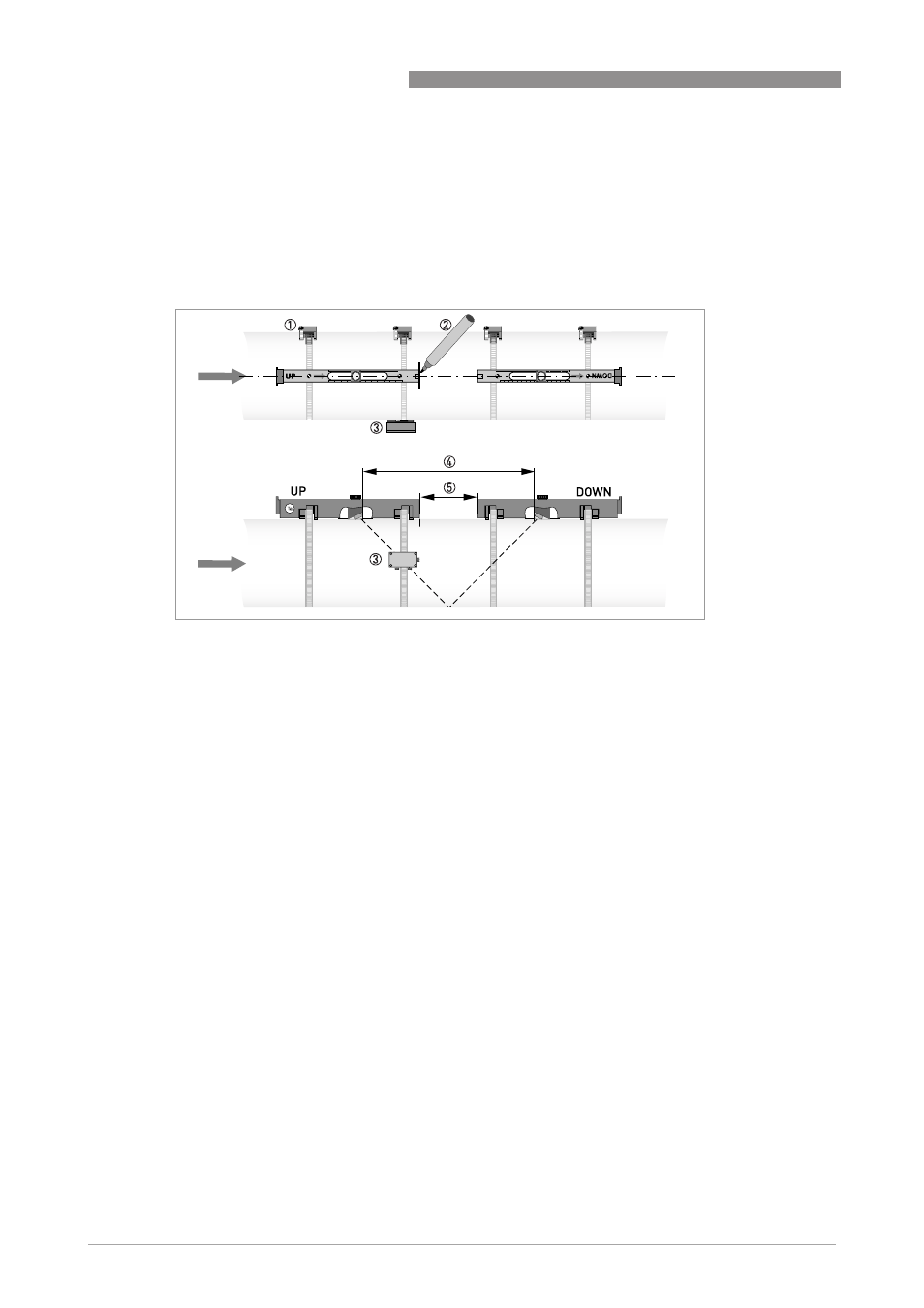

иcyнoк 5-10: Монтаж версии большого размера в режиме V
1 Фиксаторы
2 Исходная отметка
3 Кабельная коробка
4 Рекомендованное расстояние, X9.4
5 Минимальное расстояние между верхней и нижней направляющей: 110 мм / 4,3"
