Электрический монтаж
4
41
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
4.5.2
Базовая версия входных и выходных сигналов
Активный токовый выход (HART
®
),
базовая версия входных/выходных сигналов
• U
встр, ном
= 24
В пост. тока, номин. значение
• I ≤ 22 мА
• R
L
≤ 1 кОм
Пассивный токовый выход (HART
®
),
базовая версия входных/выходных сигналов
• U
встр, ном
= 24
В пост. тока, номин. значение
• U
внеш
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L
≤ (U
внеш
- U
0
) / I
макс
Осторожно!
Соблюдайте полярность подключений.
P

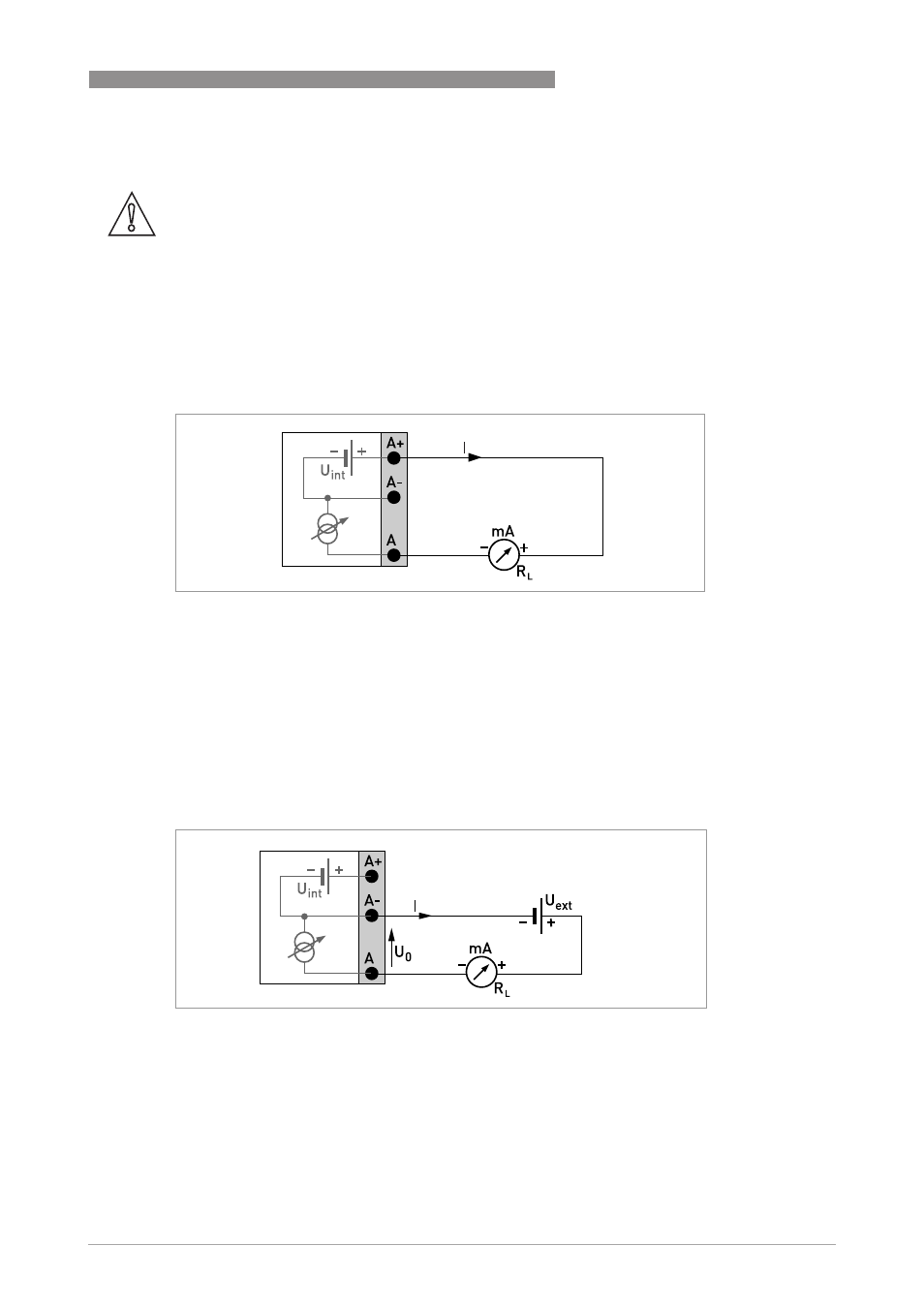

иcyнoк 4-10: Активный токовый выход I
a
P
иcyнoк 4-11: Пассивный токовый выход I
p
