Электрический монтаж
4
47
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
4.6.2
Модульные входные / выходные сигналы и сетевые технологии
Активный токовый выход (только на токовом выходе с клеммами C/C- имеется протокол
HART
®
),
модульная версия входных / выходных сигналов
• U
встр, ном
= 24
В пост. тока
• I ≤ 22 мА
• R
L
≤ 1 кОм
• Символом X обозначаются соединительные клеммы A, B или C, в зависимости от версии
исполнения электронного конвертора.
Пассивный токовый выход (только на токовом выходе с клеммами C/C- имеется протокол
HART
®
),
модульная версия входных / выходных сигналов
• U
внеш
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L
≤ (U
внеш
- U
0
) / I
макс
• Символом X обозначаются соединительные клеммы A, B или C, в зависимости от версии
исполнения электронного конвертора.
Осторожно!
Соблюдайте полярность подключений.
Информация!
• При выполнении электрического монтажа систем с сетевыми технологиями изучите
отдельную документацию на соответствующие промышленные протоколы.
P

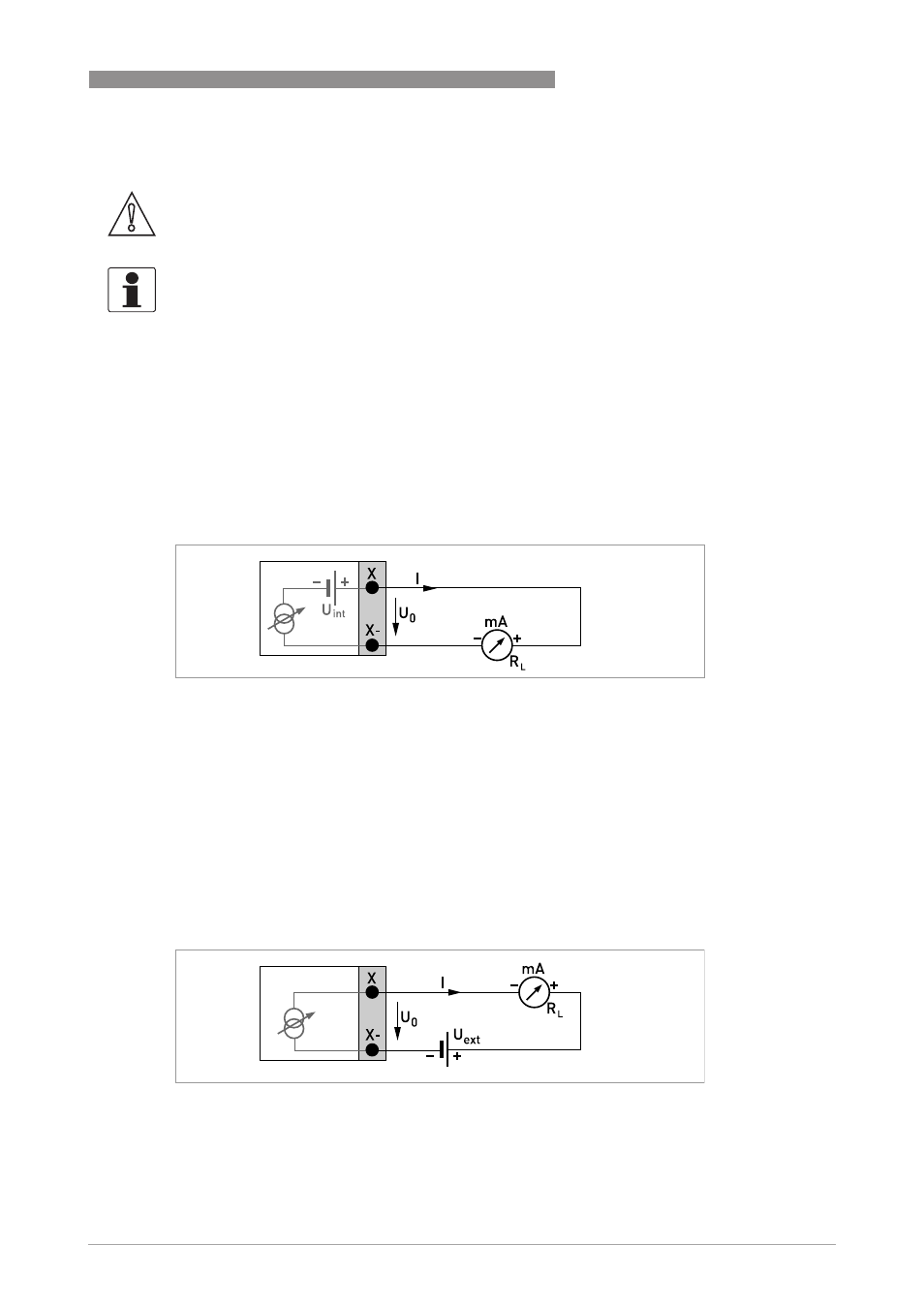

иcyнoк 4-17: Активный токовый выход I
a
P
иcyнoк 4-18: Пассивный токовый выход I
p
