Пуско-наладочные работы
5
61
OPTISONIC 6300
www.krohne.com
10/2011 - 4001688601 - MA OPTISONIC 6300 R01 ru
5.2
Начало измерения для версии малого / среднего размера
• Включите конвертор (пока не устанавливайте и/или не подключайте направляющую)
• Введите данные в меню X1...X7 (см. раздел "Меню установки" в главе "Общие указания по
программированию параметров")
• X9.1: сравните показания с кодом датчика (Ta/Tb) на направляющей. Нажмите ввод
• X9.2: сравните показания с номером калибровки на шильде. Нажмите ввод
• X9.3: сравните предварительно установленное количество отрезков сигнала (по умолчанию: 2, для
DN<25: 4)
• X9.4: считайте рекомендованное расстояние монтажа и расположите сенсор на таком расстоянии.
Нажмите ввод
• X9.5: считайте предварительные показания объемного расхода. Нажмите ввод
• X9.6: считайте текущий уровень сигнала
• X9.7: подтвердите или измените показания с текущим расстоянием на направляющей.
• X9.8: цикл оптимизации. Повторяйте действия X9.8.1...X9.8.5 до тех пор, пока рекомендованное
расстояние монтажа не будет изменяться не более чем на 0,5%.
• X9.8.1: оптимизировать расстояние?
• X9.8.2: считать значение скорости звука в жидкости
• X9.8.3: продолжить?
• X9.8.4: подтвердить или изменить значение скорости звука
• X9.8.5: считать рекомендованное расстояние монтажа и изменить положение сенсора
• X9.9: считать предварительные показания объемного расхода
• X9.10: путь готов? Ввести "Да". Если у вас:
1
путь сигнала или труба: настройка закончена, перейдите в X9.12
2
пути сигнала: перейдите в X9 для настройки 2
-
го
пути сигнала
2
трубы: перейдите в X10 для настройки 2
-
й
трубы
• X9.12: Завершить установку? Введите "Да" для сохранения настроек. Откроется экран измерения.
• Установите крышку (см. раздел "Монтаж крышки" в главе "Основные моменты монтажа
механической части")
(
завершить цикл оптимизации; следующим откроется меню X9.8.1)
(X10
ниже становится активным, если в X4 или X5 выбраны две трубы или два пути сигнала)
X10
установить сенсор 2
>
↑ ↓
идентичные подменю с
X9.1
по X9.12
^
Информация!

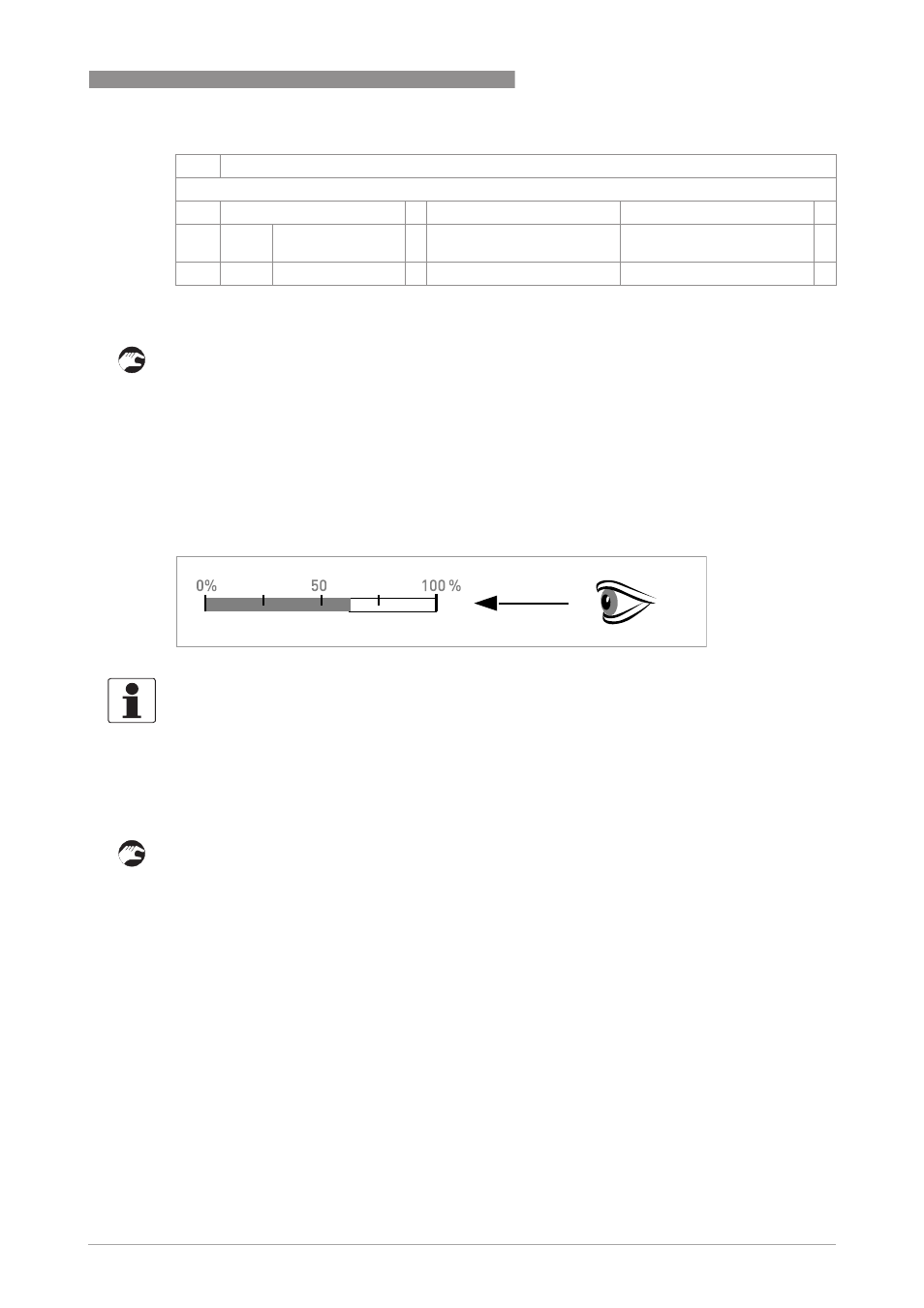

Рекомендация по уровню сигнала:
Сигнал > 75%: хороший сигнал, выполнение цикла оптимизации не требуется
Сигнал 50...75%: довольно хороший сигнал, после выполнения цикла оптимизации уровень сигнала
может повыситься
Сигнал 10...50%: слабый сигнал, необходимо выполнить цикл оптимизации
Сигнал < 10%: сигнал плохой или отсутствует, проверьте настройки в меню X6, увеличьте
расстояние сенсора и/или перейдите к циклу оптимизации.
