Технические характеристики
6
39
TIDALFLUX 2300 F
www.krohne.com 06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
ПРИМЕР:
Предположим, что необходимо измерить максимальный расход в 1200 м 3 /ч. Труба выполнена из
стали, и её наклон составляет 1,0%.
Из таблицы необходимо выбрать такое значение, которое будет больше измеряемого расхода.
Выбор: DN500, Q
макс.
= 1767 м 3 /ч и v
макс.
= 2,5 м/сек.
Чтобы определить уровень заполнения трубы при расходе в 1200 м 3 /ч, необходимо вычислить
соотношение Q / Q
макс.
= 1200 / 1767 = 0,68.
По изображённому выше графику определите соотношения H/DN и v/v
макс.
:
1 H/DN = 0,6 или 0,6 x 500 мм = 300 мм,
2 При H/DN = 0,6 находим v/v
макс.
= 1,05, из чего следует v = 1,05 x 2,5 = 2,63 м/сек.

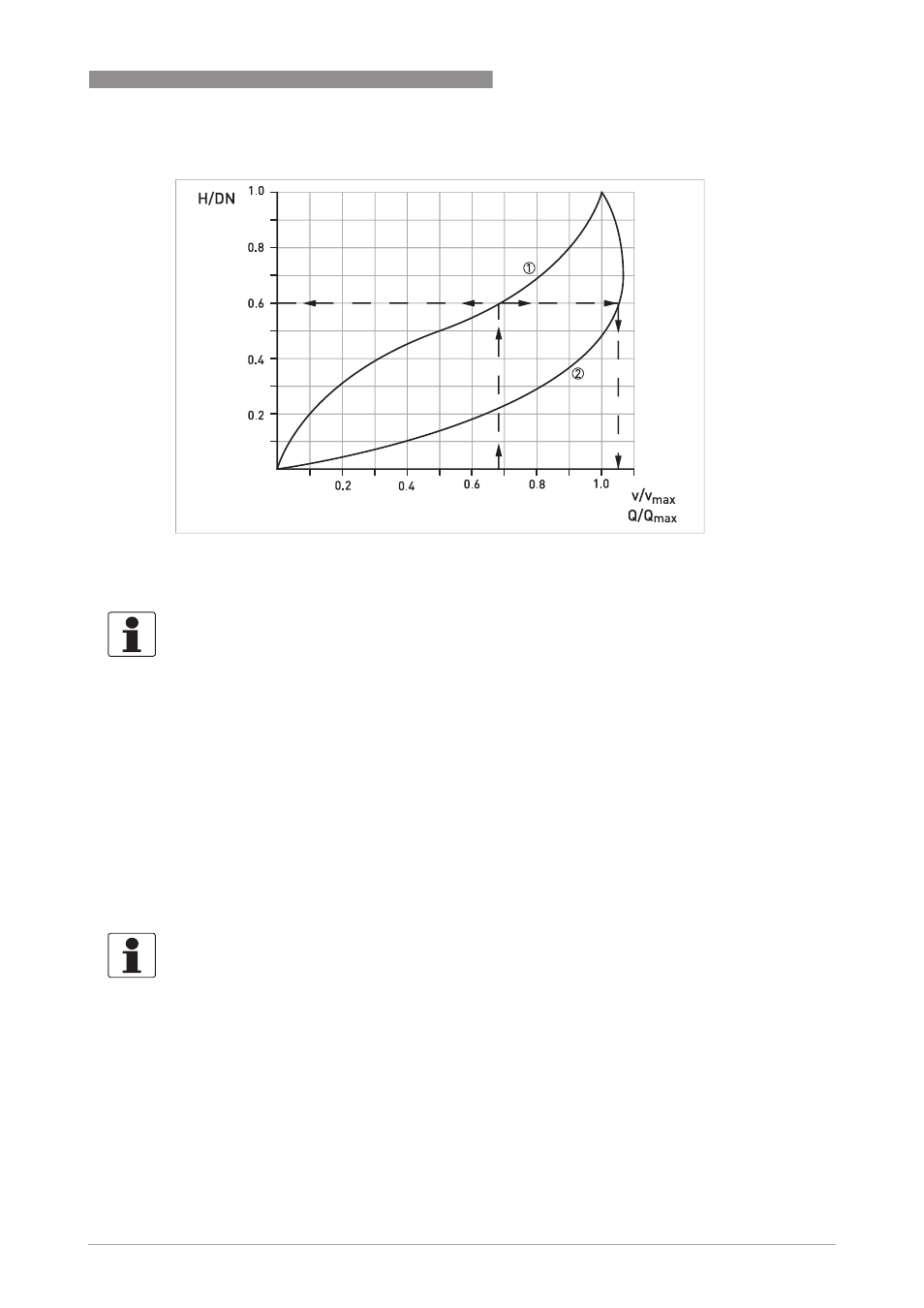

Pиcyнoк 6-2: Относительный расход и скорость в зависимости от относительного уровня заполнения трубы
1 Расход Q
2 Скорость v
Информация!
v
макс.
и Q
макс.
являются значениями v и Q при полностью заполненном трубопроводе
Информация!
На интернет-сайте фирмы-изготовителя доступны программы для расчёта различных
наклонов.
