Электрический монтаж
4
19
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
4.3.2 Подключение сигнальных кабелей

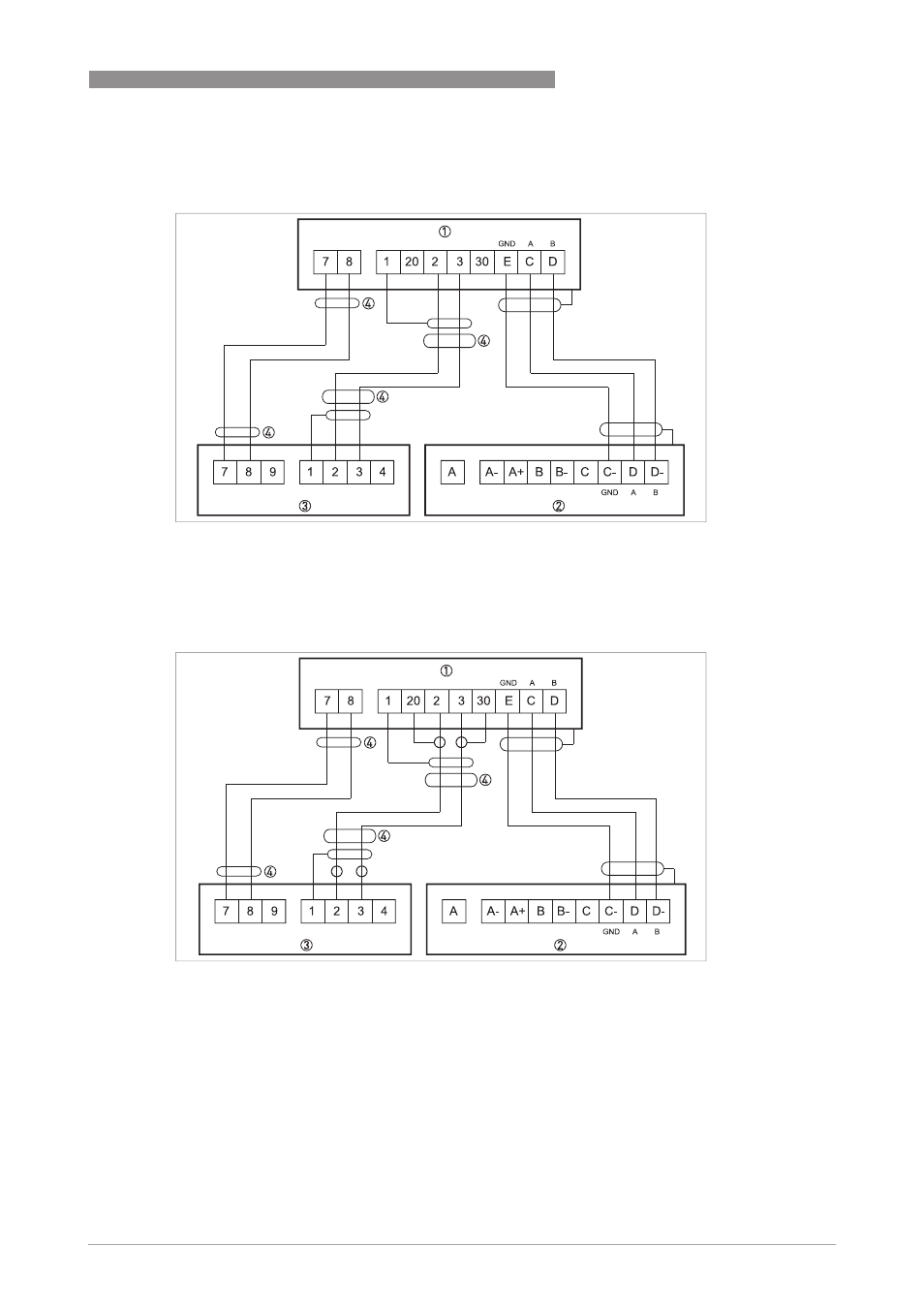

Pиcyнoк 4-3: Схема электрического подключения сигнального кабеля типа А (DS)
1 Клеммная коробка конвертера сигналов
2 Клеммная коробка Вх./Вых. первичного преобразователя
3 Клеммная коробка первичного преобразователя
4 Подключите внешний экран кабеля, используя зажимы для разгрузки от натяжения
Pиcyнoк 4-4: Схема электрического подключения сигнального кабеля типа B (BTS)
1 Клеммная коробка конвертера сигналов
2 Клеммная коробка Вх./Вых. первичного преобразователя
3 Клеммная коробка первичного преобразователя
4 Подключите внешний экран кабеля, используя зажимы для разгрузки от натяжения
