Монтаж

3

11

TIDALFLUX 2300 F

www.krohne.com

06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru

3.6 Условия монтажа

3.6.1 Входной и выходной прямой участок

3.6.2 Регулирующий клапан

3.6.3 Наклонный трубопровод

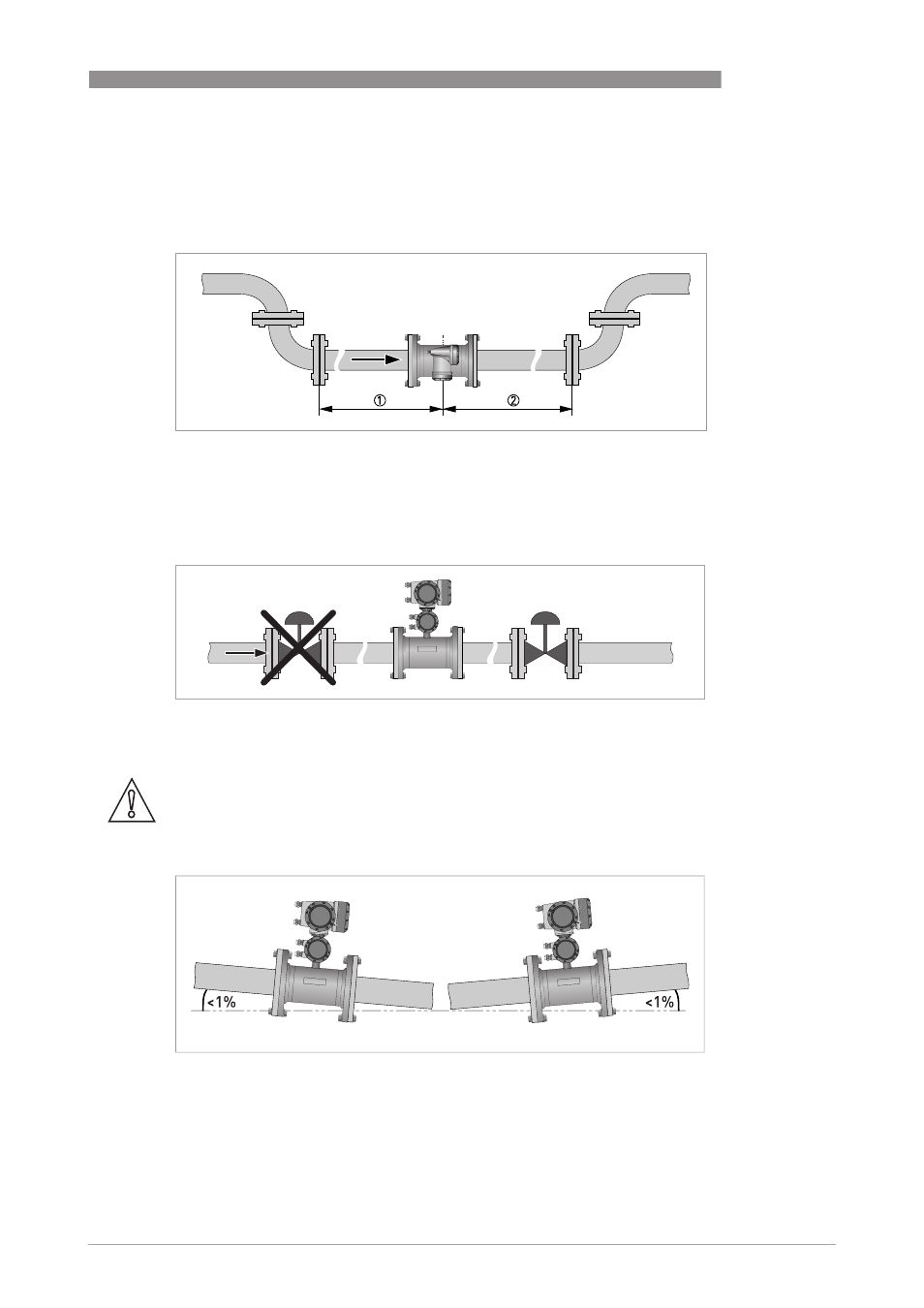

Pиcyнoк 3-4: Рекомендуемые длины прямых участков до и после прибора, вид сверху

1 ≥ 5 DN
2 ≥ 3 DN

Pиcyнoк 3-5: Установка перед регулирующим клапаном

Осторожно!
Точность измерений зависит от угла наклона. Для обеспечения наивысшей точности измерений
угол наклона не должен превышать ± 1%!

Pиcyнoк 3-6: Рекомендуемый угол наклона
