4
Электрический монтаж
24
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
4.4 Устройство сигнального кабеля B (тип BTS 300)
• Сигнальный кабель B имеет тройную изоляцию и предназначен для передачи сигнала между
первичным преобразователем и электронным конвертером.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
4.5 Конструкция сигнального кабеля А (тип DS 300)
• Сигнальный кабель А имеет двойную изоляцию и предназначен для передачи сигнала между
первичным преобразователем и конвертером сигналов.
• Радиус изгиба кабеля: ≥ 50 мм / 2"

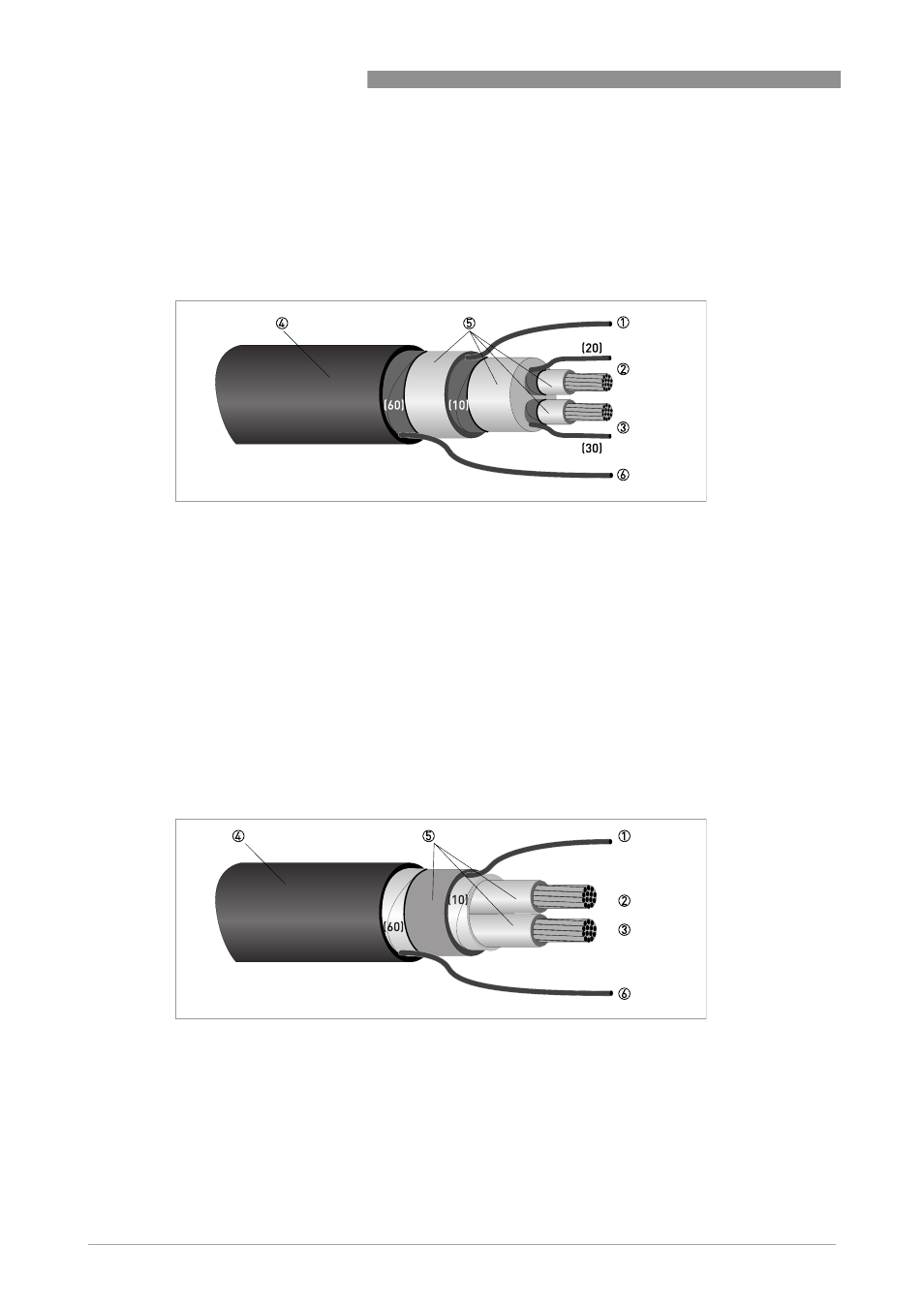

Pиcyнoк 4-11: Конструкция сигнального кабеля B
1 Многожильный заземляющий проводник внутреннего экрана (10), 1,0 мм
2
, медный / AWG 17 (не изолированный и без
защитного покрытия)
2 Изолированный проводник (2), 0,5 мм
2
, медный / AWG 20, с многожильным заземляющим проводником (20) экрана
3 Изолированный проводник (3), 0,5 мм
2
, медный / AWG 20, с многожильным заземляющим проводником (30) экрана
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60), 0,5 мм
2
, медный / AWG 20 (не изолированный и без
защитного покрытия)
Pиcyнoк 4-12: Конструкция сигнального кабеля А
1 Многожильный заземляющий проводник (1) внутреннего экрана (10), 1,0 мм
2
, медный / AWG 17 (не изолированый и без
защитного покрытия)
2 Изолированный проводник (2), 0,5 мм
2
, медный / AWG 20
3 Изолированный проводник (3), 0,5 мм
2
, медный / AWG 20
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60)
