4.6 Подготовка сигнального кабеля А для подключения к первичному
преобразователю
Необходимые материалы
• Изоляционная трубка из ПВХ, ∅2,0...2,5 мм / 0,08...0,1"
• Термоусадочный кембрик
• Обжимной кабельный наконечник по DIN 46 228: Е 1.5-8 для скрученных многожильных
заземляющих проводников (1) и (6)
• 2 обжимных кабельных наконечника по DIN 46 228: E 0.5-8 для изолированных проводников (2, 3)
1 Зачистите проводник на отрезке a.
2 Обрежьте внешние экраны (60) и (10). При этом следите за тем, чтобы не повредить
многожильные заземляющие проводники (1) и (6).
3 Скрутите многожильные заземляющие проводники (6) внешнего экрана с заземляющим
проводником (1) внутреннего экрана (10).
4 Наденьте изоляционную трубку на многожильные заземляющие проводники (1) и (6).
5 Обожмите кабельными наконечниками окончания проводников 2 и 3 и многожильных
заземляющих проводников (1) и (6).
6 Вставьте подготовленный сигнальный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

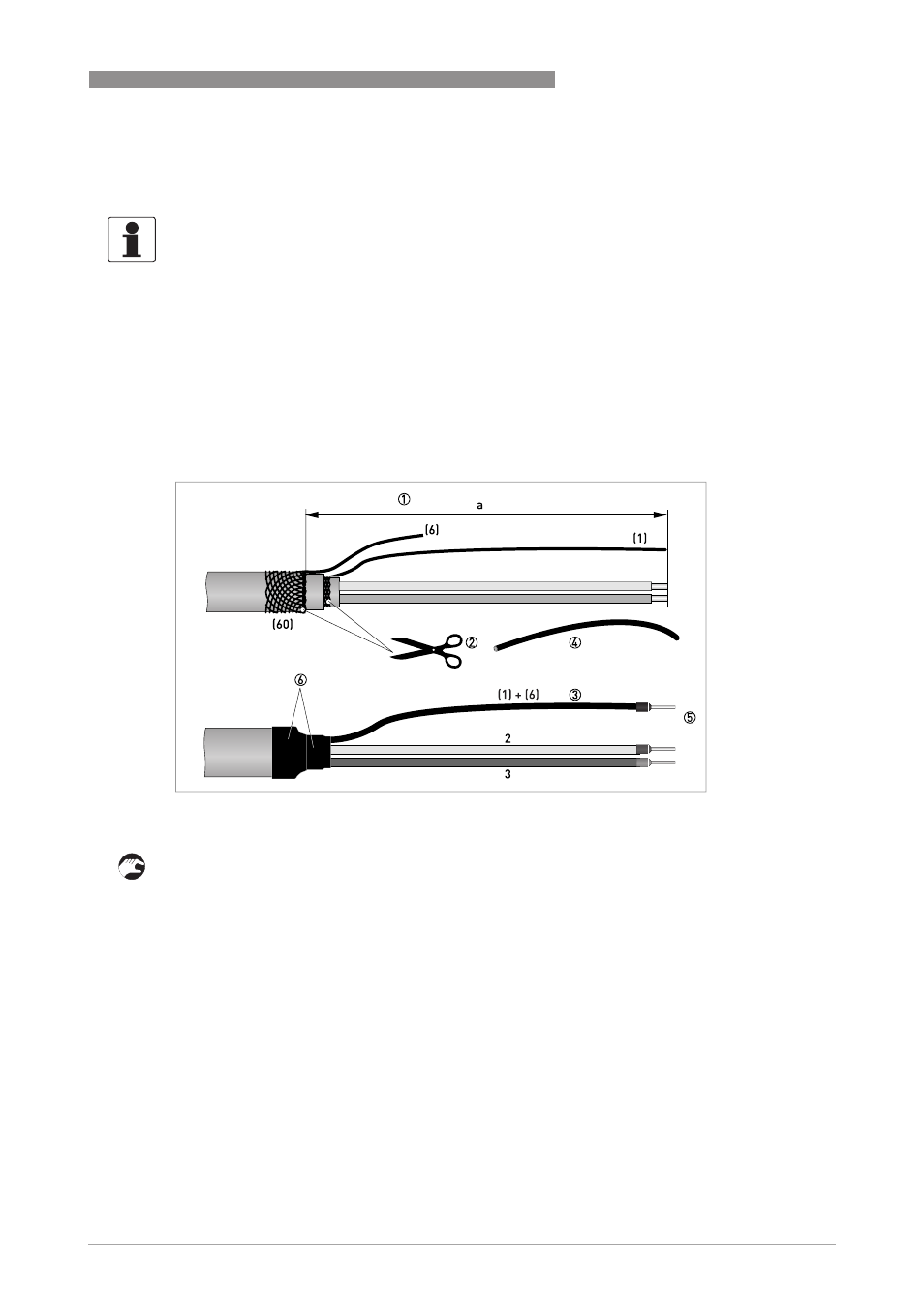

Pиcyнoк 4-13: Подготовка сигнального кабеля А для подключения к первичному преобразователю
a = 50 мм / 2"
