Описание соединительных клемм
4.3.6 Клеммная коробка IFC 300 F / PF
Клеммная коробка конвертера сигналов IFC 300 оснащена дополнительным кабельным вводом.
TЭтот кабельный ввод расположен справа, сразу под стандартными кабельными вводами. Кабель
обмотки возбуждения следует провести через этот ввод и подсоединить к контактам, как показано на
рисунке ниже (смотри также таблицу "Описание соединительных клемм").
Клеммы Функция, электрические характеристики
L, N
L+, L-
Клеммы для подключения питания,
Вид взрывозащиты Ex e,
100...230 В перем. тока +10% / -15% 22 ВА
12...24 В пост. тока, +30%/-10% (кратковременно: -25%), 12 Вт
24 В перем. тока, +10%/-15%, 22 ВА
24 В пост. тока +30% / -25%, 12 Вт
U
m
= 253 В
A, A-, A+
B, B-
C, C-
D, D-
Клеммы для подключения входных/выходных сигналов (цепи БСНН);
Вид взрывозащиты Ex e или Ex ia,
в зависимости от исполнения заказанного конвертера сигналов. Более
подробная информация представлена в таблице с расшифровкой CG-
номеров.

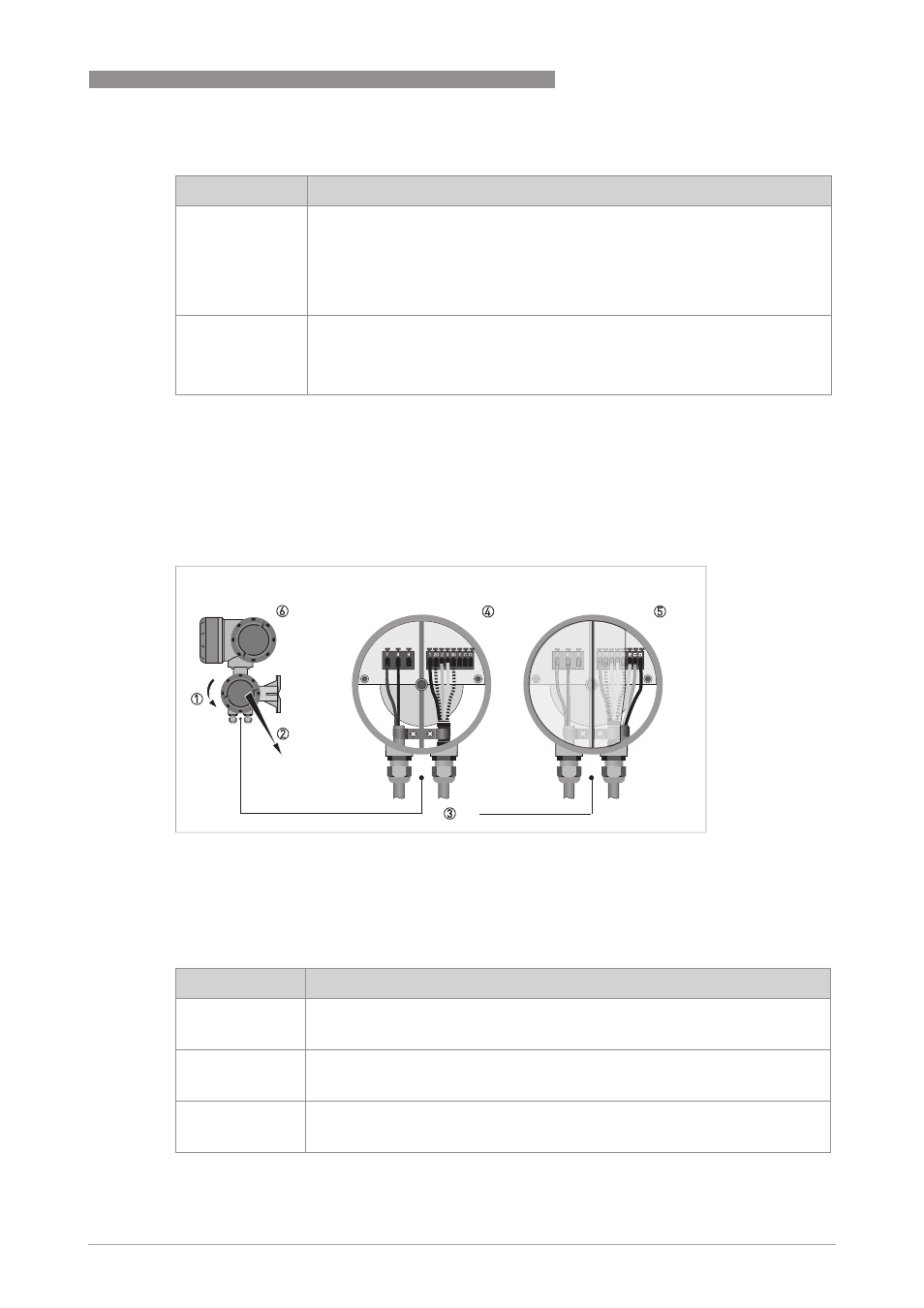

Pиcyнoк 4-10: Электрические подключения
1 Поверните крышку против часовой стрелки
2 Снимите крышку клеммной коробки
3 Кабельные вводы вверху справа/слева и внизу справа
4 Подключение кабеля обмотки возбуждения и сигнального кабеля (в зависимости от используемого кабеля BTS / DS 300)
5 Подключение кабеля внизу справа (цепь RS 485)
6 Конвертер сигналов
Клеммы Функция, электрические характеристики
7
8
9
Клеммы для подключения кабеля обмотки возбуждения
клемма 9 = размыкающий контакт
E
C
D
Клеммы для подключения цепи RS 485
Вид взрывозащиты Ex e или Ex ia,
1
2 - 20
3 - 30
земля
Клеммы для подключения сигнального кабеля
(В зависимости от используемого кабеля BTS / BS 300)
