Электрический монтаж
4
17
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
4.3 Подключение кабелей
На рисунке представлены различные типы подключений и кабельных вводов. Вид "p" отображает
(детально) нижние вводы для подключения сигнального кабеля и кабеля обмотки возбуждения к
клеммной коробке конвертера сигналов.
Схемы электрических соединений и подключения источника питания приведены на следующих
страницах.

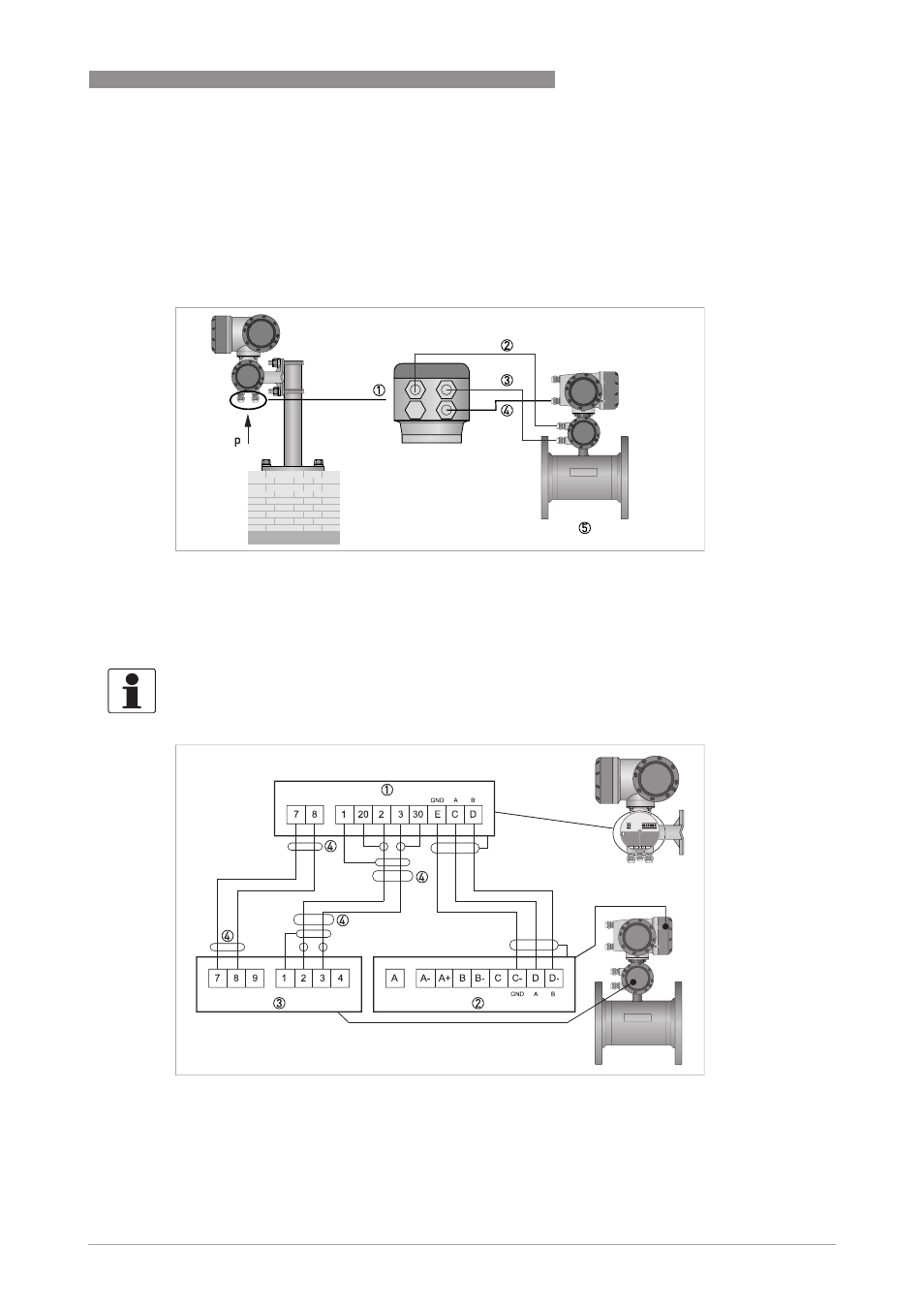

Pиcyнoк 4-1: Кабельные вводы для электрического подключения
1 Вид "p" клеммной коробки конвертера сигналов
2 Кабель обмотки возбуждения
3 Сигнальный кабель (DS или BTS)
4 Интерфейсный кабель
5 Первичный преобразователь
Информация!
На рисунке представлен сигнальный кабель BTS. В случае применения сигнального кабеля DS не
используйте клеммы 20 и 30.
Pиcyнoк 4-2: Схема подключения
1 Клеммная коробка конвертера сигналов
2 Клеммная коробка Вх./Вых. первичного преобразователя
3 Клеммная коробка первичного преобразователя
4 Подключите внешний экран при помощи зажимного устройства
