4
Электрический монтаж
22
TIDALFLUX 2300 F
www.krohne.com 06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
4.3.5 Подключение IFC 300 F / PF
Первичный преобразователь и конвертер сигналов должны быть подключены к системе
выравнивания потенциалов установки. Это можно выполнить внутри прибора путём присоединения
провода защитного заземления (РЕ) питающей сети к внутренней клемме заземления РЕ, или
снаружи, путём присоединения отдельного проводника выравнивания потенциалов к обеим
внешним клеммам заземления PE (резьба М5). Отдельный соединительный проводник должен
иметь сечение не менее 4 мм
2
.
Следите за тем, чтобы резьбовые соединения всегда были чистыми и хорошо смазанными
(например, смазкой на основе ПТФЭ). Смазка помогает предотвратить заклинивание резьбы
вследствие образования коррозии. Прежде чем отвинтить крышки, ослабьте фиксаторы (по одному
на каждой крышке). Для этого ослабьте винт М4 с внутренним шестигранником, используя
имбусовый или шестигранный ключ на 2,5 мм, так, чтобы фиксатор можно было повернуть. После
того как крышки вновь будут установлены на корпус, убедитесь, что фиксаторы закреплены
надлежащим образом.

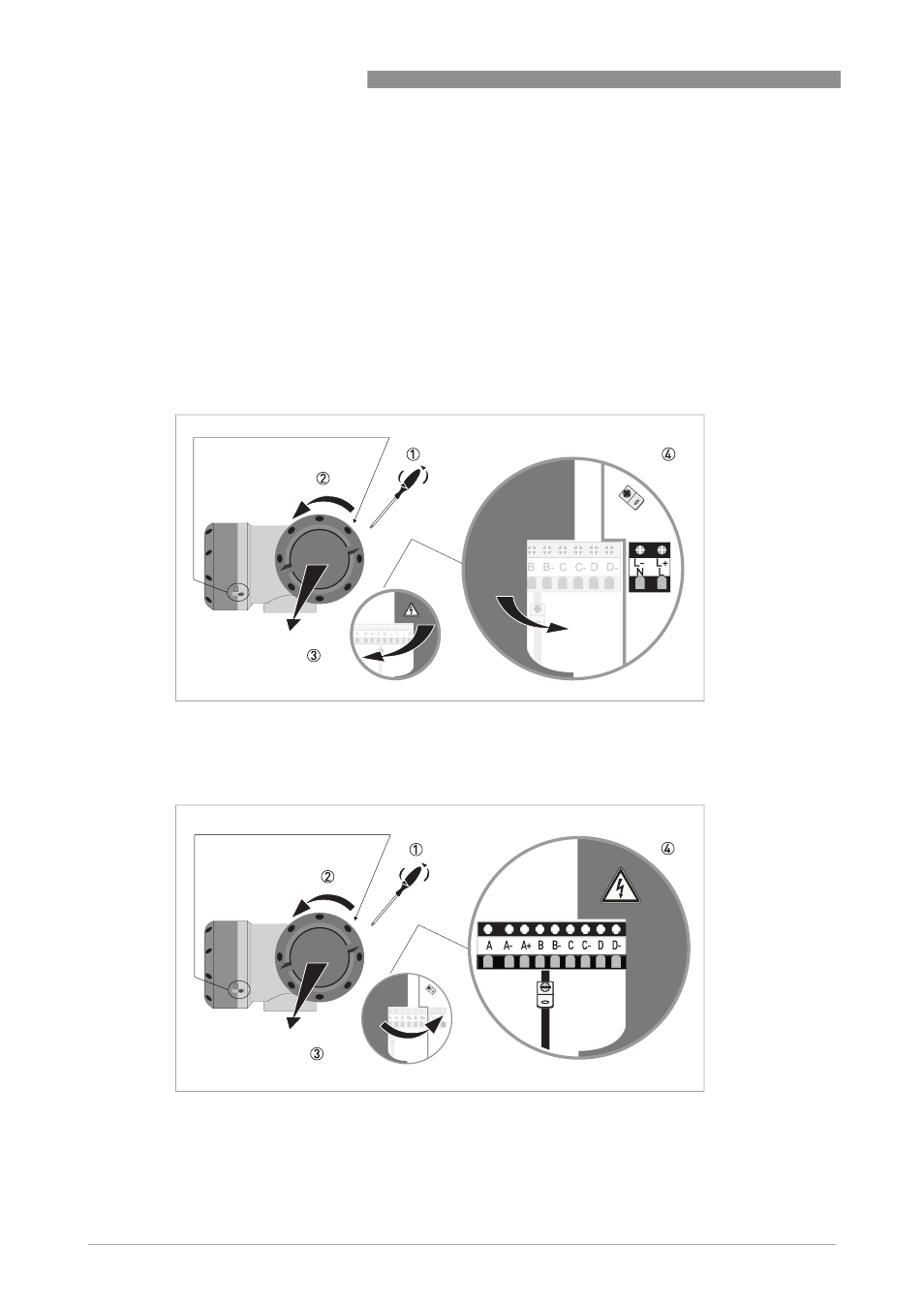

Pиcyнoк 4-8: Электрические подключения
1 Открутите винт, использующийся для блокировки
2 Отвинтите крышку против часовой стрелки и снимите её
3 Откройте / закройте защитную шторку отсека сетевого питания
4 Клеммы для подключения электропитания и сигнальных кабелей / кабелей передачи данных
Pиcyнoк 4-9: Электрические подключения
1 Открутите винт, использующийся для блокировки
2 Отвинтите крышку против часовой стрелки и снимите её
3 Откройте / закройте защитную шторку отсека сетевого питания
4 Клеммы для подключения электропитания и сигнальных кабелей / кабелей передачи данных
