Электрический монтаж
4
21
TIDALFLUX 2300 F
www.krohne.com 06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
Описание соединительных клемм
4.3.4 Клеммная коробка TIDALFLUX 2000
Клеммная коробка TIDALFLUX 2000 находится ниже "двойного корпуса". Через неё должны быть
проведены сигнальный кабель и кабель обмотки возбуждения, а отдельные жилы должны быть
присоединены к контактам, как показано на рисунке ниже (смотрите также таблицу "Описание
соединительных клемм").
Описание соединительных клемм
Клеммы Функция, электрические характеристики
L, N
L+, L-
Клеммы для подключения питания,
Вид взрывозащиты Ex e,
100...230 В перем. тока +10% / -15% 22 ВА
12...24 В пост. тока, +30%/-10%
(кратковременно: -25%), 12 Вт
U
m
= 253 В
C-, D, D- Клеммы для подключения цепи RS 485,
Вид взрывозащиты Ex ia,

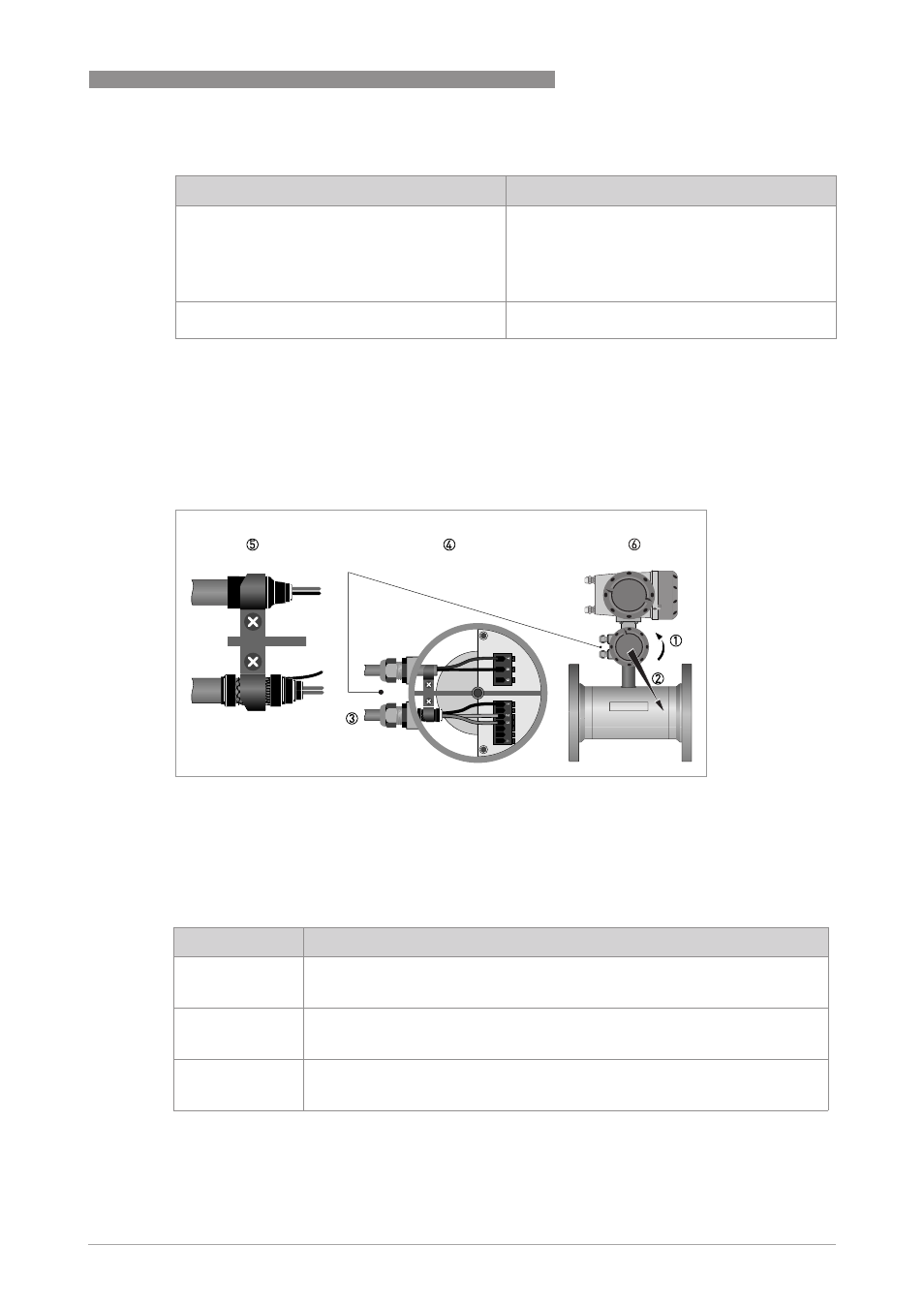

Pиcyнoк 4-7: Электрические подключения
1 Поверните крышку против часовой стрелки
2 Снимите крышку клеммной коробки
3 Кабельные вводы
4 Откройте клеммную коробку первичного преобразователя
5 Подсоедините зажимы для разгрузки от натяжения
Клеммы Функция, электрические характеристики
7
8
9
Клеммы для подключения кабеля обмотки возбуждения
клемма 9 = размыкающий контакт
E
C
D
Клеммы для подключения цепи RS 485
Вид взрывозащиты Ex e или Ex ia,
1
2 - 20
3 - 30
земля
Клеммы для подключения сигнального кабеля
(В зависимости от используемого кабеля BTS / BS 300)
