Технические характеристики
6
33
TIDALFLUX 2300 F
www.krohne.com 06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
6.1 Принцип измерения
Прибор TIDALFLUX 2000 представляет собой первичный преобразователь электромагнитного
расходомера со встроенной ёмкостной системой измерения уровня, предназначенный для
измерения электропроводных технологических жидкостей. Расход Q(t) через трубу составляет:
Q(t) = v(t) x A(t),
где
v(t) = скорость потока жидкого продукта
А(t) = область заполнения участка измерительной трубы.
Скорость расхода определяется на основе известного электромагнитного принципа измерения. Два
измерительных электрода расположены в нижней части измерительной трубы на высоте примерно
10% от внутреннего диаметра трубы, что позволяет обеспечить надежное измерение при уровне
заполнения от 10%.
Электропроводная жидкость протекает внутри электрически изолированной трубы через магнитное
поле. Данное магнитное поле создается током, проходящим через две катушки возбуждения. В
жидкости возникает напряжение U: U = v * k * B * D
где:
v = средняя скорость потока
k = фактор коррекции, учитывающий геометрию трубы
B = сила магнитного поля
D = расстояние между электродами
Напряжение сигнала U регистрируется двумя электродами и является пропорциональным средней
скорости потока v, а следовательно и расходу q. Напряжение сигнала очень мало (обычно 1 мВ при v
= 3 м/с / 10 фут/с) и мощности обмотки возбуждения 1 Вт). В конечном итоге, используется конвертер
сигналов для усиления напряжения сигнала, фильтрации его (отделения от шума) и преобразования
в сигналы для суммирования, записи и управления выходными сигналами.
Область заполнения А рассчитывается на основе известного внутреннего диаметра трубы с
помощью запатентованной ёмкостной системой измерения уровня, встроенной в футеровку
измерительной трубы. Необходимый для этого блок электроники размещается в компактном
корпусе, смонтированном на верхней части первичного преобразователя. Эта электроника
соединяется с конвертером сигналов раздельного исполнения IFC 300 F с помощью цифровой линии
связи.

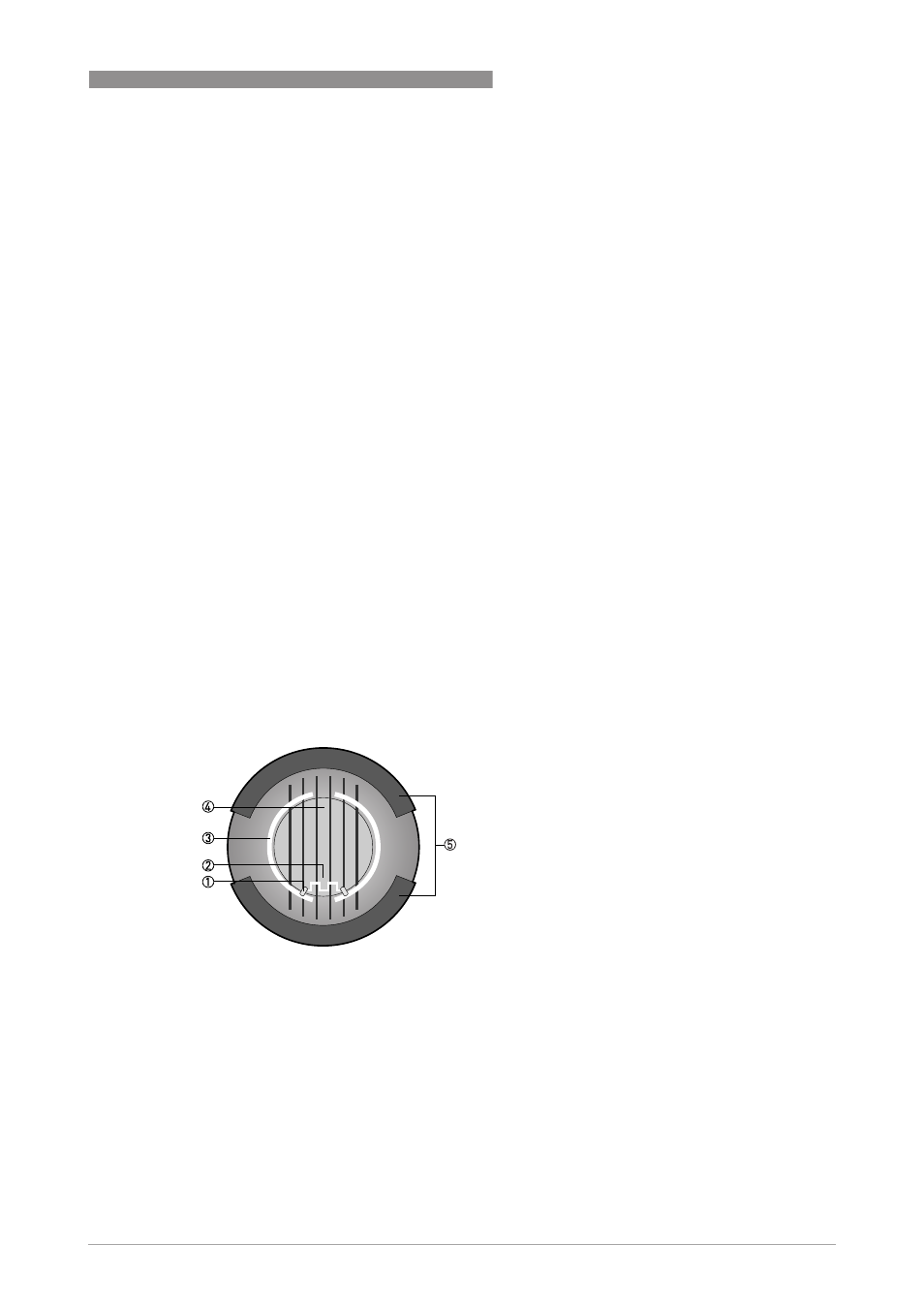

Pиcyнoк 6-1: Принцип измерения TIDALFLUX
1 Электроды
2 Индуцированное напряжение (пропорционально скорости потока)
3 Встроенные в футеровку ёмкостные пластины для измерения уровня
4 Магнитное поле
5 Катушки возбуждения
