4
Электрический монтаж
26
TIDALFLUX 2300 F
www.krohne.com 06/2013 - 4002875001 MA TIDALFLUX 2300 F R02 ru
4.7 Подготовка сигнального кабеля B для подключения к первичному
преобразователю
Необходимые материалы
• Изоляционная трубка из ПВХ, ∅2,0...2,5 мм / 0,08...0,1"
• Термоусадочный кембрик
• Обжимной кабельный наконечник по DIN 46 228: Е 1.5-8 для скрученных многожильных
заземляющих проводников (1) и (6)
• 2 обжимных кабельных наконечника по DIN 46 228: Е 0.5-8 для изолированных проводников (2, 3)
1 Зачистите проводник на отрезке a.
2 Обрежьте наружные экраны (60), (10), экраны вокруг изолированных проводников (2, 3) и
многожильных заземляющих проводников (20, 30). При этом следите за тем, чтобы не повредить
многожильные заземляющие проводники (1) и (6).
3 Скрутите многожильные заземляющие проводники (6) внешнего экрана с проводом заземления
(1) внутреннего экрана (10).
4 Наденьте изоляционную трубку на многожильные заземляющие проводники (1) и (6).
5 Обожмите кабельными наконечниками окончания проводников 2 и 3 и многожильных
заземляющих проводников (1) и (6).
6 Вставьте подготовленный сигнальный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

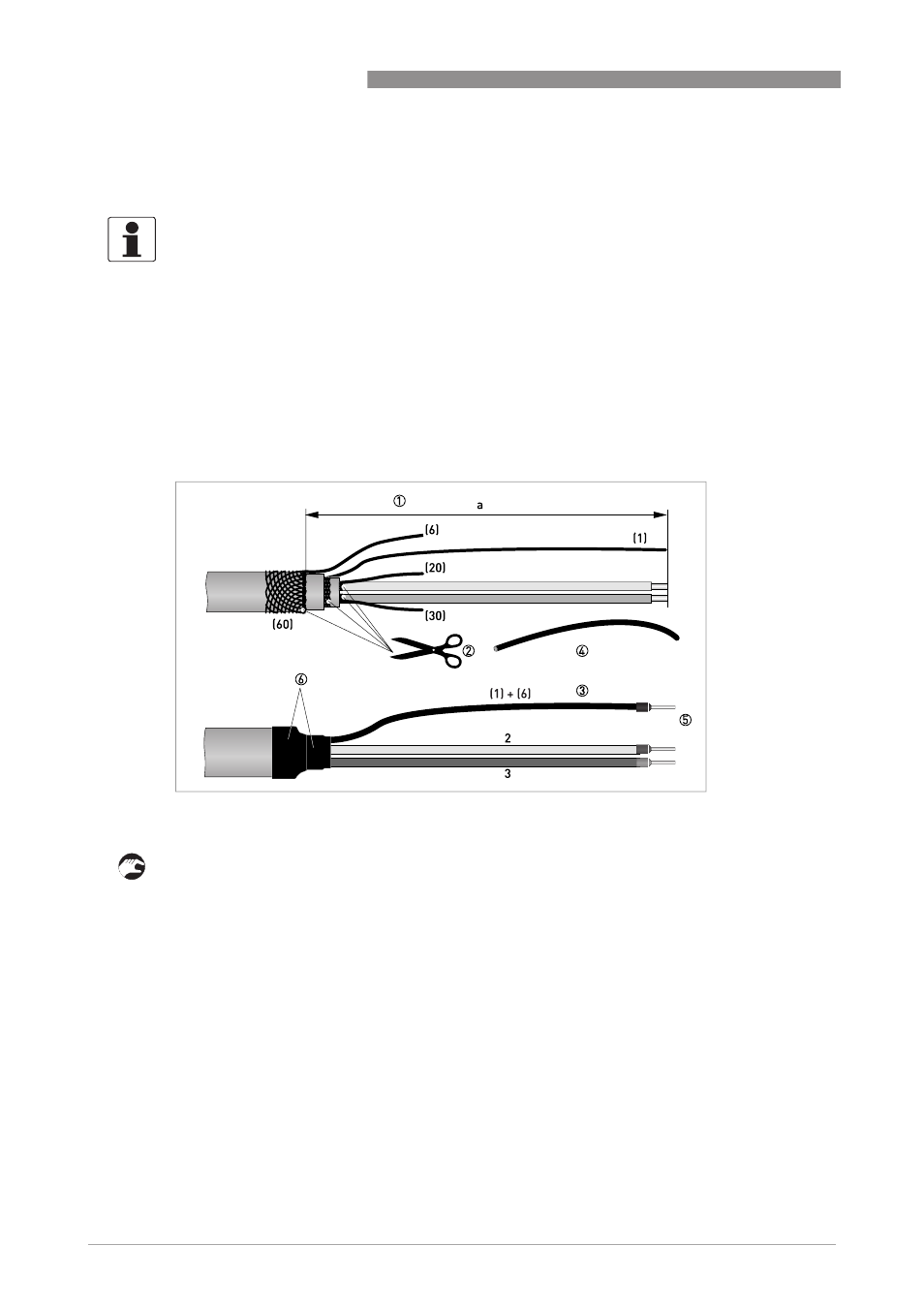

Pиcyнoк 4-14: Подготовка сигнального кабеля B для подключения к первичному преобразователю
a = 50 мм / 2"
